Терминационные нагрузки с разъёмом 1.85 мм
Серия терминационных нагрузок с разъёмом 1.85 мм разработана для использования в радиочастотных измерительных системах, тестовых установках и системах связи. Устройства обеспечивают эффективное рассеивание мощности до 10 Вт и стабильные характеристики на частотах до 67 ГГц. Конструкция терминаций гарантирует низкий КСВН (до 1.3–1.45), минимальные отражения и высокую стабильность параметров. Различные модели с разъёмами Male и Female, а также варианты с цепочкой для крепления, обеспечивают гибкость в применении.
Области применения
- Лабораторные СВЧ- и миллиметровые измерения
- Тестирование высокочастотных трактов
- Завершение радиочастотных трактов для предотвращения отражений
- Высокочастотные системы до 67 ГГц
- Исследовательские и опытно-конструкторские работы
Доступные модели и описание моделей
RFT67021852 — Терминационная нагрузка с разъёмом 1.85 мм (Male), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1.3. Конструктивное исполнение: круглая форма корпуса. Размеры: 8.8 мм (длина) x 9 мм (диаметр).RFT67021851 — Терминационная нагрузка с разъёмом 1.85 мм (Female), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1.3. Конструктивное исполнение: круглая форма корпуса. Размеры: 9.4 мм (длина) x 6.4 мм (диаметр).
RFT67021852A — Терминационная нагрузка с разъёмом 1.85 мм (Male), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1.3. Конструктивное исполнение: круглая форма корпуса. Размеры: 11.9 мм (длина) x 6.4 мм (диаметр).
RFT67021852C — Терминационная нагрузка с разъёмом 1.85 мм (Male), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны (КСВН): 1.3. Конструктивное исполнение: с цепочкой для крепления. Размеры: 16.3 мм (длина) x 6.4 мм (диаметр).
RFT67051852 — Терминационная нагрузка с разъёмом 1.85 мм (Male), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 5 Вт. Коэффициент стоячей волны (КСВН): 1.45. Конструктивное исполнение: круглая форма корпуса. Размеры: 15.6 мм (длина) x 28 мм (диаметр).
RFT67051851 — Терминационная нагрузка с разъёмом 1.85 мм (Female), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 5 Вт. Коэффициент стоячей волны (КСВН): 1.45. Конструктивное исполнение: круглая форма корпуса. Размеры: 15.6 мм (длина) x 28 мм (диаметр).
RFT67101852 — Терминационная нагрузка с разъёмом 1.85 мм (Male), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 10 Вт. Коэффициент стоячей волны (КСВН): 1.45. Конструктивное исполнение: круглая форма корпуса. Размеры: 22.2 мм (длина) x 34.8 мм (диаметр).

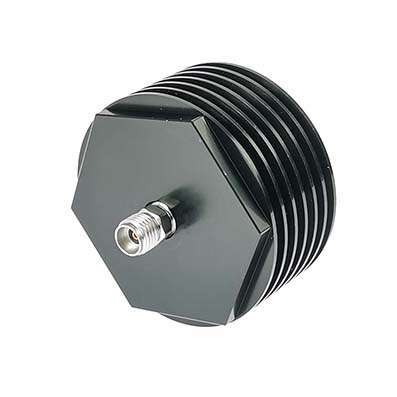

RFT67101851 — Терминационная нагрузка с разъёмом 1.85 мм (Female), рабочий диапазон частот до 67 ГГц. Максимальная мощность: 10 Вт. Коэффициент стоячей волны (КСВН): 1.45. Конструктивное исполнение: круглая форма корпуса. Размеры: 22.2 мм (длина) x 34.8 мм (диаметр).
