Терминационные нагрузки с разъёмом 2,92 мм RFOne

Терминационные нагрузки с разъёмом 2,92 мм

Терминационные нагрузки с разъёмом 2,92 мм предназначены для работы в диапазоне частот до 40 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и высокую мощность рассеивания, что делает их оптимальными для использования в лабораторных измерениях, испытательных стендах и радиочастотных системах связи.

до 40 ГГц Диапазон рабочих частот

до 100 Вт Максимальная мощность рассеивания

до 1,15–1,4 Коэффициент стоячей волны (КСВН)

2,92 мм (вилка/розетка) Тип разъёма

Компактные размеры, круглая или прямоугольная форма корпуса Корпус

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом 2,92 мм разработана для работы в высокочастотных измерительных системах и СВЧ-установках. Устройства способны рассеивать мощность до 100 Вт, обеспечивая низкий коэффициент стоячей волны (до 1,15–1,4). Конструктивное исполнение включает как стандартные модели с круглыми корпусами, так и варианты с цепочками или прямоугольными корпусами. Модели с вилками и розетками обеспечивают гибкость применения в различных системах.

Области применения

Лабораторные измерения в СВЧ-диапазоне
Тестирование высокочастотных трактов
Завершение радиочастотных цепей для предотвращения отражений сигнала
Испытательные стенды и измерительные системы
Высокочастотные системы до 40 ГГц

Доступные модели и описание моделей

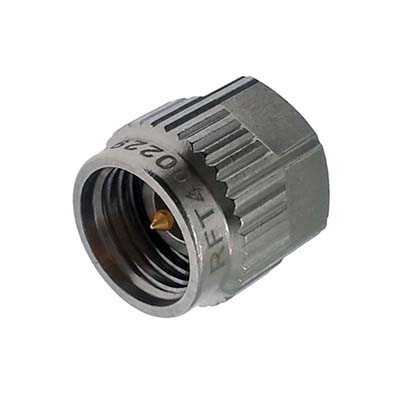

RFT40022922 — Терминационная нагрузка с разъёмом 2,92 мм (вилка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 8,4 мм (длина) × 9 мм (диаметр).

RFT40022921 — Терминационная нагрузка с разъёмом 2,92 мм (розетка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 9,4 мм (длина) × 6,4 мм (диаметр).

RFT40022922C — Терминационная нагрузка с разъёмом 2,92 мм (вилка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: с цепочкой. Размеры: 16,8 мм (длина) × 7 мм (диаметр).

RFT40102922A — Терминационная нагрузка с разъёмом 2,92 мм (вилка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 10 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 25,8 мм (длина) × 38 мм (диаметр).

RFT40202922A — Терминационная нагрузка с разъёмом 2,92 мм (вилка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 20 Вт. Коэффициент стоячей волны: 1,35. Конструктивное исполнение: круглая форма корпуса. Размеры: 57 мм (длина) × 38 мм (диаметр).

RFT40502922A — Терминационная нагрузка с разъёмом 2,92 мм (вилка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 50 Вт. Коэффициент стоячей волны: 1,35. Конструктивное исполнение: круглая форма корпуса. Размеры: 114 мм (длина) × 54 мм (диаметр).
