Терминационные нагрузки с разъёмом 4.3-10

Терминационные нагрузки с разъёмом 4.3-10 предназначены для работы в радиочастотных системах в диапазоне частот до 8 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и высокую мощность рассеивания, что делает их подходящими для использования в телекоммуникационных системах, испытательных стендах и измерительных установках.

до 8 ГГц Диапазон рабочих частот

до 100 Вт Максимальная мощность рассеивания

до 1,15–1,25 Коэффициент стоячей волны

4.3-10 (вилка/розетка) Тип разъёма

круглая форма корпуса Компактное исполнение

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом 4.3-10 разработана для работы в диапазоне частот до 8 ГГц с максимальной мощностью рассеивания до 100 Вт. Устройства обеспечивают низкий коэффициент стоячей волны (до 1,15–1,25), минимальные отражения и стабильные характеристики. Конструкция выполнена в круглой форме корпуса с разъёмами типа вилка и розетка. Модели с разной мощностью рассчитаны на различные области применения, включая лабораторные измерения и телекоммуникационные системы.

Области применения

Испытательные стенды и измерительные системы
Телекоммуникационные системы
Завершение радиочастотных трактов для предотвращения отражений
Лабораторные измерения в диапазоне до 8 ГГц
Высокочастотные системы малой и средней мощности

Доступные модели и описание моделей

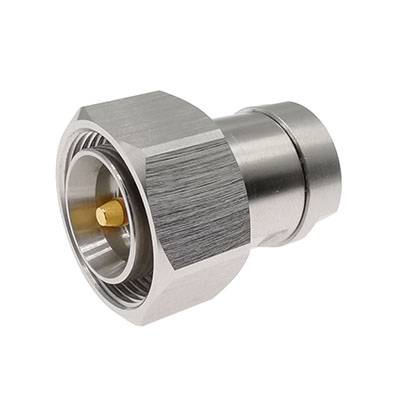

RFT040243102 — Терминационная нагрузка с разъёмом 4.3-10 (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 28 мм (длина) × 17,5 мм (диаметр).

RFT080243101 — Терминационная нагрузка с разъёмом 4.3-10 (розетка), рабочий диапазон частот до 8 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,25. Конструктивное исполнение: круглая форма корпуса. Размеры: 34 мм (длина) × 17,5 мм (диаметр).

RFT042543102 — Терминационная нагрузка с разъёмом 4.3-10 (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 25 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 49,5 мм (длина) × 38 мм (диаметр).

RFT045043101 — Терминационная нагрузка с разъёмом 4.3-10 (розетка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 50 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 70 мм (длина) × 64 мм (диаметр).

RFT0410043102 — Терминационная нагрузка с разъёмом 4.3-10 (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 100 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 121 мм (длина) × 64 мм (диаметр).
