Терминационные нагрузки с разъёмом 3,5 мм
Серия терминационных нагрузок с разъёмом 3,5 мм разработана для работы в высокочастотных измерительных системах и устройствах связи. Устройства способны рассеивать мощность до 10 Вт при частотах до 33 ГГц. Конструкция обеспечивает низкий коэффициент стоячей волны (до 1,15–1,25) и минимальные отражения сигнала. Терминации выпускаются в различных исполнениях: с круглыми корпусами, с цепочкой для крепления, с разъёмами типа вилка и розетка.
Области применения
- Лабораторные измерения в СВЧ-диапазоне
- Тестирование высокочастотных трактов
- Завершение радиочастотных цепей для предотвращения отражений
- Испытательные стенды и измерительные системы
- Высокочастотные системы до 33 ГГц
Доступные модели и описание моделей
RFT3302352A — Терминационная нагрузка с разъёмом 3,5 мм (вилка), рабочий диапазон частот до 33 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 13,4 мм (длина) × 9 мм (диаметр).

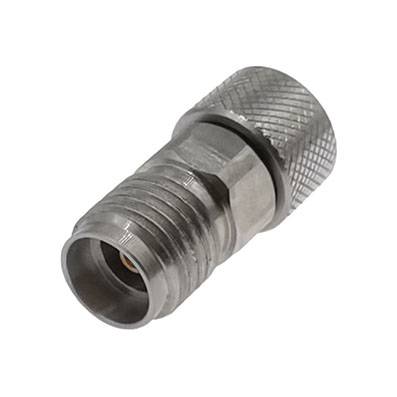

RFT3302351A — Терминационная нагрузка с разъёмом 3,5 мм (розетка), рабочий диапазон частот до 33 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 12,7 мм (длина) × 7 мм (диаметр).
RFT3302352C — Терминационная нагрузка с разъёмом 3,5 мм (вилка), рабочий диапазон частот до 33 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: с цепочкой для крепления. Размеры: 17,4 мм (длина) × 9 мм (диаметр).
RFT3302351C — Терминационная нагрузка с разъёмом 3,5 мм (розетка), рабочий диапазон частот до 33 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: с цепочкой для крепления. Размеры: 16,7 мм (длина) × 7 мм (диаметр).
RFT2710352A — Терминационная нагрузка с разъёмом 3,5 мм (вилка), рабочий диапазон частот до 27 ГГц. Максимальная мощность: 10 Вт. Коэффициент стоячей волны: 1,25. Конструктивное исполнение: круглая форма корпуса. Размеры: 17,8 мм (длина) × 31,8 мм (диаметр).
