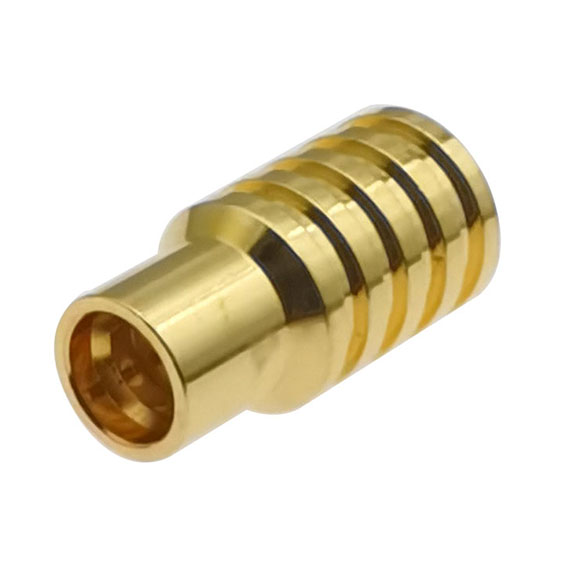

Терминационные нагрузки с разъёмом SMP
Серия терминационных нагрузок с разъёмом SMP разработана для работы в диапазоне частот до 40 ГГц с максимальной мощностью рассеивания до 2 Вт. Конструкция обеспечивает низкий коэффициент стоячей волны (до 1,3), минимальные отражения и стабильные характеристики. Устройства имеют компактные размеры и выполнены в круглой форме корпуса, что позволяет легко интегрировать их в измерительные стенды и высокочастотные системы. Разъёмы типа вилка и розетка обеспечивают универсальность применения.
Области применения
- Лабораторные измерения в диапазоне до 40 ГГц
- Телекоммуникационные системы
- Завершение радиочастотных трактов для предотвращения отражений
- Испытательные стенды и измерительные системы
- Высокочастотные системы малой мощности
Доступные модели и описание моделей
RFT27SMP1 — Терминационная нагрузка с разъёмом SMP (розетка), рабочий диапазон частот до 27 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 12 мм (длина) × 6 мм (диаметр).
RFT40SMP1 — Терминационная нагрузка с разъёмом SMP (розетка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 12 мм (длина) × 6 мм (диаметр).
RFT27SMP2 — Терминационная нагрузка с разъёмом SMP (вилка), рабочий диапазон частот до 27 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 11,9 мм (длина) × 6 мм (диаметр).
RFT40SMP2 — Терминационная нагрузка с разъёмом SMP (вилка), рабочий диапазон частот до 40 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 11,9 мм (длина) × 6 мм (диаметр).
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
