Терминационные нагрузки с разъёмом SMA RFOne

Терминационные нагрузки с разъёмом SMA предназначены для работы в радиочастотных системах в диапазоне частот до 27 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и широкий выбор мощностных характеристик, что делает их оптимальными для использования в телекоммуникационных системах, измерительных установках и лабораторных испытаниях.

до 27 ГГц Диапазон рабочих частот

до 100 Вт Максимальная мощность рассеивания

до 1,15–1,4 Коэффициент стоячей волны

SMA (вилка/розетка) Тип разъёма

круглая и прямоугольная форма корпуса Компактное исполнение

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом SMA разработана для работы в диапазоне частот до 27 ГГц с максимальной мощностью рассеивания до 100 Вт. Конструкция обеспечивает низкий коэффициент стоячей волны (до 1,15–1,4) и минимальные отражения. Устройства выполнены в компактной круглой или прямоугольной форме корпуса, что упрощает их интеграцию в измерительные стенды и системы. Разъёмы типа вилка или розетка обеспечивают универсальность подключения.

Области применения

Лабораторные измерения в диапазоне до 27 ГГц
Телекоммуникационные системы
Испытательные стенды и измерительные системы
Завершение радиочастотных трактов для предотвращения отражений
Высокочастотные системы малой, средней и большой мощности

Доступные модели и описание моделей

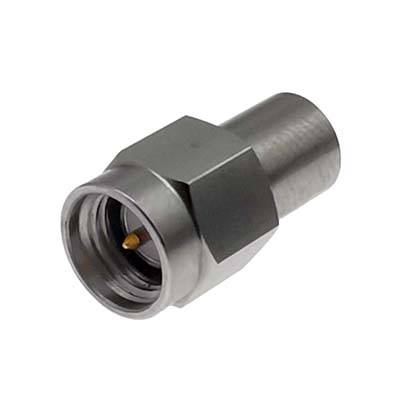

RFT1802S2A — Терминационная нагрузка с разъёмом SMA (вилка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 12,3 мм (длина) × 9 мм (диаметр).

RFT2702S2 — Терминационная нагрузка с разъёмом SMA (вилка), рабочий диапазон частот до 27 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 13,8 мм (длина) × 9 мм (диаметр).

RFT1805S1 — Терминационная нагрузка с разъёмом SMA (розетка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 5 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 9 мм (длина) × 19 мм (диаметр).

RFT0410S2 — Терминационная нагрузка с разъёмом SMA (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 10 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 28 мм (длина) × 15,8 мм (диаметр).

RFT1825S2 — Терминационная нагрузка с разъёмом SMA (вилка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 25 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 40 мм (длина) × 38 мм (диаметр).

RFT2750S1 — Терминационная нагрузка с разъёмом SMA (розетка), рабочий диапазон частот до 27 ГГц. Максимальная мощность: 50 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 88,8 мм (длина) × 54 мм (диаметр).
