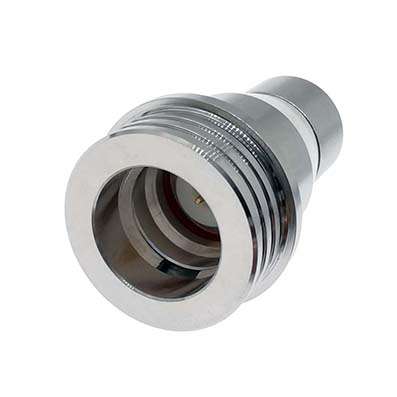

Терминационные нагрузки с разъёмом QN RFOne

Терминационные нагрузки с разъёмом QN предназначены для работы в радиочастотных системах в диапазоне частот до 6 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и компактные размеры, что делает их подходящими для телекоммуникационных систем, измерительных стендов и лабораторных испытаний.

до 6 ГГц Диапазон рабочих частот

до 5 Вт Максимальная мощность рассеивания

до 1,2 Коэффициент стоячей волны

QN (вилка) Тип разъёма

круглая форма корпуса Компактное исполнение

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом QN разработана для работы в диапазоне частот до 6 ГГц с максимальной мощностью рассеивания до 5 Вт. Конструкция обеспечивает низкий коэффициент стоячей волны (до 1,2) и минимальные отражения сигнала. Устройства выполнены в компактной круглой форме корпуса с разъёмами типа вилка, что обеспечивает удобство подключения и универсальность использования.

Области применения

Телекоммуникационные системы
Лабораторные измерения в диапазоне до 6 ГГц
Испытательные стенды и измерительные системы
Завершение радиочастотных трактов для предотвращения отражений
Высокочастотные системы малой мощности

Доступные модели и описание моделей

RFT0602QN2 — Терминационная нагрузка с разъёмом QN (вилка), рабочий диапазон частот до 6 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 30,3 мм (длина) × 19 мм (диаметр).
