Терминационные нагрузки с разъёмом QMA RFOne

Терминационные нагрузки с разъёмом QMA предназначены для работы в радиочастотных системах в диапазоне частот до 6 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и компактные размеры, что делает их подходящими для применения в телекоммуникационных системах, измерительных установках и лабораторных испытаниях.

до 6 ГГц Диапазон рабочих частот

2 Вт Максимальная мощность рассеивания

до 1,15–1,2 Коэффициент стоячей волны

QMA (вилка) Тип разъёма

круглая форма корпуса Компактное исполнение

Высокая стабильность и повторяемость параметров Преимущества

Серия терминационных нагрузок с разъёмом QMA разработана для работы в диапазоне частот до 6 ГГц с максимальной мощностью рассеивания до 2 Вт. Конструкция обеспечивает низкий коэффициент стоячей волны (до 1,15–1,2) и минимальные отражения сигнала. Устройства выполнены в компактной круглой форме корпуса, что позволяет легко интегрировать их в измерительные стенды и высокочастотные системы. Разъёмы типа вилка обеспечивают универсальность и удобство подключения.

Области применения

Телекоммуникационные системы
Лабораторные измерения в диапазоне до 6 ГГц
Испытательные стенды и измерительные системы
Завершение радиочастотных трактов для устранения отражений
Высокочастотные системы малой мощности

Доступные модели и описание моделей

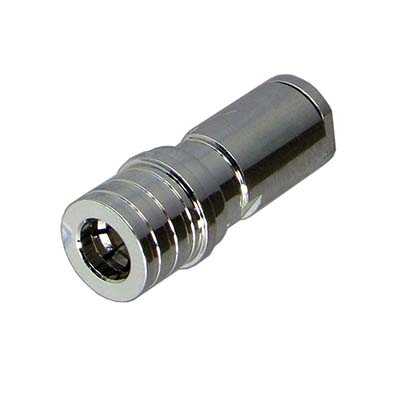

RFT0402Q2 — Терминационная нагрузка с разъёмом QMA (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 26,7 мм (длина) × 10,5 мм (диаметр).
