Терминационные нагрузки с разъёмом N
Терминационные нагрузки с разъёмом N предназначены для работы в радиочастотных системах в диапазоне частот до 18 ГГц. Устройства обеспечивают низкий коэффициент стоячей волны, стабильные электрические параметры и высокую мощность рассеивания, что делает их подходящими для использования в телекоммуникационных системах, лабораторных измерениях и испытательных стендах.
Серия терминационных нагрузок с разъёмом N разработана для работы в диапазоне частот до 18 ГГц с максимальной мощностью рассеивания до 1000 Вт. Эти устройства обеспечивают низкий коэффициент стоячей волны (до 1,15–1,45), минимальные отражения сигнала и стабильные характеристики. Конструкция выполнена в круглой, квадратной или прямоугольной форме корпуса, с разъёмами типа вилка и розетка. Устройства имеют широкий выбор моделей, отличающихся диапазоном частот, мощностью и форм-фактором, что позволяет использовать их в различных областях применения, таких как телекоммуникационные системы и лабораторные испытания.
Области применения
- Лабораторные измерения в диапазоне до 18 ГГц
- Телекоммуникационные системы
- Испытательные стенды и измерительные системы
- Завершение радиочастотных трактов для предотвращения отражений
- Высокочастотные системы малой, средней и большой мощности
Доступные модели и описание моделей

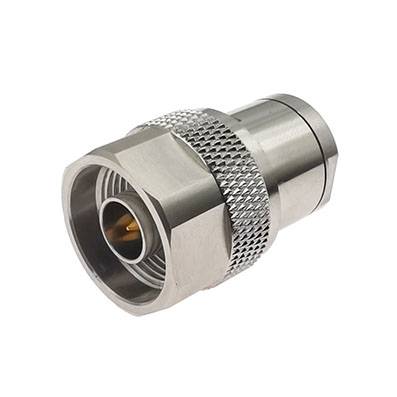

RFT0402N2 — Терминационная нагрузка с разъёмом N (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 30 мм (длина) × 16,5 мм (диаметр).
RFT1802N1A — Терминационная нагрузка с разъёмом N (розетка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 2 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: круглая форма корпуса. Размеры: 34 мм (длина) × 15,8 мм (диаметр).
RFT0605N2 — Терминационная нагрузка с разъёмом N (вилка), рабочий диапазон частот до 6 ГГц. Максимальная мощность: 5 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 36 мм (длина) × 16,5 мм (диаметр).
RFT1205N1 — Терминационная нагрузка с разъёмом N (розетка), рабочий диапазон частот до 12,4 ГГц. Максимальная мощность: 5 Вт. Коэффициент стоячей волны: 1,25. Конструктивное исполнение: круглая форма корпуса. Размеры: 35 мм (длина) × 16,5 мм (диаметр).
RFT1810N2 — Терминационная нагрузка с разъёмом N (вилка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 10 Вт. Коэффициент стоячей волны: 1,3. Конструктивное исполнение: круглая форма корпуса. Размеры: 16 мм (длина) × 30 мм (диаметр).
RFT0425N2 — Терминационная нагрузка с разъёмом N (вилка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 25 Вт. Коэффициент стоячей волны: 1,2. Конструктивное исполнение: круглая форма корпуса. Размеры: 49,5 мм (длина) × 38 мм (диаметр).
RFT1250N2-D — Терминационная нагрузка с разъёмом N (вилка), рабочий диапазон частот до 12,4 ГГц. Максимальная мощность: 50 Вт. Коэффициент стоячей волны: 1,35. Конструктивное исполнение: прямоугольная форма корпуса. Размеры: 70 мм × 110 мм × 120 мм.
RFT04100N1-S — Терминационная нагрузка с разъёмом N (розетка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 100 Вт. Коэффициент стоячей волны: 1,15. Конструктивное исполнение: квадратная форма корпуса. Размеры: 64 мм × 64 мм × 105 мм.
RFT18150N1-D — Терминационная нагрузка с разъёмом N (розетка), рабочий диапазон частот до 18 ГГц. Максимальная мощность: 150 Вт. Коэффициент стоячей волны: 1,45. Конструктивное исполнение: прямоугольная форма корпуса. Размеры: 152 мм × 110 мм × 120 мм.
RFT041000N1 — Терминационная нагрузка с разъёмом N (розетка), рабочий диапазон частот до 4 ГГц. Максимальная мощность: 1000 Вт. Коэффициент стоячей волны: 1,25. Конструктивное исполнение: корпус с вентилятором.
