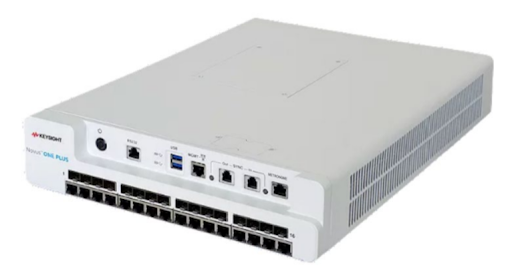

Novus ONE PLUS L2–7 Fixed Chassis
Novus ONE PLUS L2–7 Fixed Chassis – мощное и компактное решение для тестирования сетей Ethernet на скоростях 10G/5G/2.5G/1G/100M с поддержкой Dual-PHY (SFP+ и RJ45). Доступен в конфигурациях 4, 8 и 16 портов с возможностью масштабирования.
Многоскоростное тестирование Ethernet
Keysight Novus ONE PLUS — это высокоплотное портативное устройство с фиксированной конфигурацией, обеспечивающее полноценное тестирование сетей и приложений на уровнях L2–L7 в компактном форм-факторе.
Благодаря уникальному сочетанию производительности и мобильности (до 16 портов с двойным физическим интерфейсом — Dual-PHY) в одном шасси, Novus ONE PLUS позволяет создать экономичную тестовую среду Ethernet для:
-
3-скоростного режима: 10GE / 1GE / 100M
-
5-скоростного режима: 10GE / 5GE / 2.5GE / 1GE / 100M
с использованием как оптоволоконных, так и медных подключений.
Также поддерживаются автомобильные интерфейсы 100Base-T1 и 1000Base-T1, что позволяет проводить валидацию блоков управления (ECU) и внутриявтомобильных сетей.
Платформа поддерживает технологии детерминированной передачи (TSN) и обеспечивает точную синхронизацию времени, включая возможность работы с внешними часовыми источниками или сигналом GPS через систему синхронизации Keysight Metronome.
Novus ONE PLUS поддерживает:
-
генерацию и анализ трафика L2/3 на скорости линии,
-
эмуляцию высокопроизводительных протоколов маршрутизации и коммутации,
-
а также реалистичную генерацию трафика приложений и эмуляцию подписчиков на уровнях L4–L7 —
всё это в рамках одного устройства.
Модели и конфигурации Novus ONE PLUS
Novus ONE PLUS доступен в версиях с поддержкой 3 и 5 скоростей, чтобы соответствовать различным требованиям и бюджету.
Novus ONE PLUS 3-Speed (10GE / 1GE / 100M):
-
Шасси с 16 портами (фиксированная конфигурация)
-
Шасси с 8 портами
-
Шасси с 4 портами
Novus ONE PLUS 5-Speed (10GE / 5GE / 2.5GE / 1GE / 100M):
-
Шасси с 16 портами
-
Шасси с 8 портами
-
Шасси с 4 портами
Масштабируемость:
Для удовлетворения растущих задач тестирования 4- и 8-портовые модели могут быть обновлены до полной 16-портовой конфигурации посредством программного апгрейда в полевых условиях.
Для удовлетворения растущих задач тестирования 4- и 8-портовые модели могут быть обновлены до полной 16-портовой конфигурации посредством программного апгрейда в полевых условиях.
Ключевые преимущества
-
Поддержка высокоплотного тестирования в компактном корпусе с полным набором функций — Dual-PHY интерфейсы (RJ45 и SFP+) с 3- или 5-скоростным режимом.
-
Возможность параллельного тестирования нескольких устройств благодаря технологиям Keysight STAR и Metronome Synchronization.
-
Компактный форм-фактор и сниженное энергопотребление — оптимальное решение для лабораторий с ограниченными пространством и ресурсами.
-
Унифицированная архитектура позволяет проводить комплексное тестирование сетей на уровнях L2–L7, включая совместимость с приложениями IxNetwork, IxExplorer и IxLoad.
-
Применяется для тестирования сетевого оборудования корпоративного и операторского классов с требованиями к высокой производительности и минимальной задержке.
-
Поддержка автомобильных интерфейсов и сетей промышленного интернета вещей (IIoT).
-
Поддержка Time-Sensitive Networking (TSN) с возможностью точной синхронизации по внешнему сигналу или GPS.
Вот перевод следующего раздела из документа — Portability and performance — small footprint and power:
Производительность и компактность
Novus ONE PLUS оснащён многопоточными многоядерными сетевыми процессорами нового поколения от Keysight и разработан специально для задач высокоскоростного тестирования.
Благодаря компактному корпусу и низкому энергопотреблению, Novus ONE PLUS является оптимальным решением для заказчиков, которым требуется высокая производительность при ограниченных ресурсах по пространству и электропитанию в лаборатории.
Одно устройство Novus ONE PLUS способно эмулировать до:
-
160 Гбит/с бессостояний (stateless) трафика приложений
-
20 Гбит/с состояний (stateful) трафика приложений
Для точных измерений задержки система использует встроенные программируемые логические матрицы (FPGA), обеспечивающие разрешение до 2,5 наносекунд и работу на скорости линии, включая передачу минимальных пакетов размером 64 байта.
Ключевые функции
-
Полноценная генерация трафика на скорости линии — для тестирования ASIC-дизайнов, FPGA и высокопроизводительных коммутирующих матриц.
-
Масштабная эмуляция протоколов L2/L3 — с помощью приложения IxNetwork для проверки производительности и масштабируемости маршрутизации, коммутации и сценариев тестирования дата-центров.
-
Одновременное тестирование портов SFP+ и 10GBase-T (RJ-45) — на различных скоростях в рамках одного стенда.
-
Поддержка отраслевых RFC-тестов и эмуляции протоколов — на портах 10G, 5G, 2.5G, 1G и 100M, включая бенчмарки производительности и проверки уровня данных.
-
Средства захвата и декодирования трафика — на скоростях 3-speed (10G/1G/100M) и 5-speed (10G/5G/2.5G/1G/100M) с возможностью детектирования и отладки ошибок передачи.
-
Совместимость с программами IxExplorer, IxNetwork и IxLoad — поддержка автоматизации через Tcl API и другие инструменты.
-
Гибкая агрегация ресурсов CPU и памяти по схеме 4:1 — для высокомасштабной эмуляции протоколов и нагрузки.
-
Реальное измерение задержек — с точностью до 2,5 наносекунд.
-
Расширенная статистика по портам и потокам трафика — включая QoS и проверки целостности данных.
-
Синхронизация от Keysight — поддержка STAR (вторичный режим) и Metronome Synchronization для межшассийной синхронизации задержек.
-
Настраиваемый преамбул кадра — поддерживается в IxNetwork для модулей нагрузки Novus 3-speed и 5-speed: возможно изменение длины и содержимого преамбулы.
-
Вот таблица спецификаций Novus ONE PLUS в формате, пригодном для копирования:
Novus ONE PLUS — Спецификации
|
Раздел
|
Описание
|
|---|---|
|
Поддержка преамбулы
|
Доступна настройка длины и содержимого преамбулы
|
|
Скорости портов
|
3-speed: 10GE / 1GE / 100M; 5-speed: 10GE / 5GE / 2.5GE / 1GE / 100M
|
|
Количество портов
|
4, 8 или 16 портов в зависимости от модели
|
|
Артикулы
|
941-0063 ~ 941-0068 (разные конфигурации)
|
|
Физические интерфейсы
|
Dual-PHY: SFP+ и 10GBASE-T (RJ-45)
|
|
Синхронизация
|
Keysight STAR и Metronome Synchronization (межшассийная синхронизация задержек)
|
|
CPU и память
|
Многоядерный процессор; 2 ГБ памяти на пару портов
|
|
Поддерживаемые кабели
|
Оптоволокно, CAT5e, CAT6, CAT6A
|
|
Габариты устройства
|
335 мм (Ш) × 76 мм (В) × 457 мм (Г)
|
|
Масса устройства
|
12,41 кг (без упаковки), 15,65 кг (в упаковке)
|
|
Температурный режим
|
Рабочая температура: 5–35 °C; хранение: 5–50 °C
|
|
Электропитание
|
Входное напряжение: 90–264 В; максимальная мощность: 750 Вт
|
|
Влажность
|
0–85 %, неконденсирующаяся (в рабочем и хранении)
|
|
Операционная система
|
Собственная операционная система IxOS
|
Передача данных (Transmit)
|
Параметр
|
Описание
|
|---|---|
|
Движок передачи
|
Генерация пакетов на скорости линии с временными метками, номерами последовательностей, сигнатурами целостности и групповыми метками
|
|
Максимум потоков на порт
|
512
|
|
Максимум потоков в режиме дата-центра
|
256
|
|
Управление потоками
|
Изменение скорости и длины кадров «на лету», последовательное расписание и расширенные схемы
|
|
Минимальный размер кадра
|
10GbE: 49 байт без UDF, 60 байт с UDF; 1GbE и 100MbE: 49 байт
|
|
Максимальный размер кадра
|
16 384 байт
|
|
Максимальный кадр для DC Ethernet
|
9 216 байт
|
|
Приоритетные очереди (QoS)
|
8 очередей по 2 500 байт и 1 очередь на 9 216 байт
|
|
Формирование длины кадров
|
Фиксированная, инкрементальная, взвешенные пары, равномерная, случайная, IMIX, Quad Gaussian
|
|
Пользовательские поля (UDF)
|
До 5 полей шириной 32 бита; фиксированные, инкрементальные, списки значений, случайные
|
|
Списки значений (макс.)
|
До 2 млн значений на 5 полей
|
|
Последовательности (макс.)
|
До 512
|
|
Генерация ошибок
|
Корректные и ошибочные CRC, недоразмерные и избыточные кадры, повреждённые контрольные суммы
|
|
Аппаратная генерация checksum
|
Проверка и генерация для IPv4, TCP, UDP, ICMP, GRE, L2TP, GTP
|
|
Сигналы состояния канала
|
10GE: отчёты о состоянии, возможность игнорировать ошибки от удалённой стороны
|
|
Регулировка частоты линии
|
Диапазон от -100 ppm до +100 ppm
|
Приём данных (Receive)
|
Параметр
|
Описание
|
|---|---|
|
Движок приёма
|
Фильтрация, захват на скорости линии, измерение задержек и времени между пакетами, контроль целостности
|
|
Трекабельные потоки на порт
|
До 1 млн без синхронизации Tx/Rx, до 512 тыс. с синхронизацией
|
|
Минимальный размер кадра
|
64 байта при захвате на полной скорости; 49 байт при частичной загрузке
|
|
Пользовательская фильтрация (UDS)
|
2 шаблона SA/DA, 2×16 байт с возможностью смещения; до 6 пользовательских счётчиков
|
|
Аппаратный буфер захвата
|
512 МБ на порт
|
|
Собираемая статистика
|
Статус порта, скорость, отправленные и полученные кадры/байты, фрагменты, undersize/oversize, CRC, VLAN, QoS, ошибки последовательности, ARP/PING, пользовательские счётчики
|
|
Метрики задержки/джиттера
|
Cut-through, store and forward, до 16 интервалов времени, MEF джиттер, межпакетное время
|
Поддержка протоколов L2–L3
|
Категория
|
Поддерживаемые протоколы
|
|---|---|
|
Маршрутизация и коммутация
|
BGP4/BGP4+, OSPFv2/v3, IS-ISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, STP/RSTP/MSTP, PVST+/RPVST+, LACP, LISP
|
|
SDN и overlay-сети
|
OpenFlow, Segment Routing, BGP-LS, PCEP, VXLAN, EVPN VXLAN, OVSDB, GENEVE
|
|
MPLS и VPN
|
RSVP-TE P2P/P2MP, LDP/LDPv6/mLDP, L2VPN (PWE/VPLS), L3VPN/6VPE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN/PBB-EVPN, Multicast VPN (Rosen Draft), Next-Gen Multicast VPN
|
|
Широкополосный доступ и аутентификация
|
PPPoX/L2TPv2, DHCPv4/v6, ANCP, SLAAC, IGMP/MLD, IPTV, 802.1x, WebAuth, EAPoUDP, Cisco NAC
|
|
Промышленный Ethernet
|
IEEE 802.3ah (Link OAM), Y.1731/CFM, PBB/PBB-TE, ELMI, TWAMP, Sync-E ESMC, IEEE 1588v2 (PTP), gPTP (IEEE 802.1AS), MSRP (IEEE 802.1Qat), IEEE 1722
|
|
Ethernet дата-центра
|
DCBX, LLDP, FCoE, FIP, PFC (802.1Qbb), TRILL, Cisco FabricPath, SPBM, VEPA
|
Поддержка тестирования трафика приложений (L4–L7)
|
Тип трафика
|
Поддерживаемые протоколы и технологии
|
|---|---|
|
Данные
|
HTTP, HTTPS, TCP-сессии, FTP, DNS, SMTP, POP3, IMAP, TFTP, AppReplay, AppLibrary
|
|
Видео
|
RTSP, IPTV, VoD, Adobe Flash, Apple HLS, Microsoft Silverlight, Adobe HDS, MPEG-DASH; поддержка оценки качества через VQMON и TCP Video Quality
|
|
Голос
|
VoIP (SIP/RTP), кодеки аудио и видео, VoLTE, MSRP, Telepresence, SMS; поддержка оценки качества голоса и видеозвонков
|
|
Хранилище
|
iSCSI, CIFS v1/v2 (SMB2), SMB3, NFSv3/v4/v4.1, эмуляция клиентского доступа к облачному хранилищу
|
|
Сетевая инфраструктура
|
IPv4, IPv6, IPsec, VLAN, эмуляция маршрутизаторов, DNS, DHCP
|
Информация для заказа — аппаратная часть
|
Артикул
|
Описание
|
|---|---|
|
941-0063
|
Novus ONE PLUS 3-Speed, 16 портов, Dual-PHY (SFP+ и RJ-45), поддержка 10GE/1GE/100M, L2–7
|
|
941-0064
|
Novus ONE PLUS 3-Speed, 8 портов, Dual-PHY, поддержка 10GE/1GE/100M, L2–7
|
|
941-0065
|
Novus ONE PLUS 3-Speed, 4 порта, Dual-PHY, поддержка 10GE/1GE/100M, L2–7
|
|
941-0066
|
Novus ONE PLUS 5-Speed, 16 портов, поддержка 10GE/5GE/2.5GE/1GE/100M, L2–7
|
|
941-0067
|
Novus ONE PLUS 5-Speed, 8 портов, поддержка 10GE/5GE/2.5GE/1GE/100M, L2–7
|
|
941-0068
|
Novus ONE PLUS 5-Speed, 4 порта, поддержка 10GE/5GE/2.5GE/1GE/100M, L2–7
|
Лицензии IxNetwork
|
Артикул
|
Описание
|
|---|---|
|
930-2220
|
Полный пакет IxNetwork (Node-Locked) — поддержка всех функций, кроме AppLibrary и Encryption
|
|
930-2221
|
Базовый пакет IxNetwork — включает QuickTest RFC2544/2889/3918
|
|
930-2222
|
Пакет тестирования шифрования (MACsec), требует 930-2221
|
|
930-2530
|
Базовый пакет + поддержка AVB/TSN: 802.1AS, Qbv, Qbu, CBS, MSRP, 1722, 1733
|
|
930-9521/22/23
|
Годовые подписки Tier 1–3 (Floating), с поддержкой маршрутизации, MPLS, TSN, SDN, AppLibrary и др.
|
|
930-9530
|
12-месячная Node-Locked подписка: базовый + AVB/TSN (как 930-2530)
|
Лицензии IxLoad
|
Артикул
|
Описание
|
|---|---|
|
925-6321
|
IxLoad Multiplay — единый пакет для Data, Voice, Video, Access/VPN
|
|
925-6104
|
IxLoad Basic — HTTP, HTTPS, DNS, Stateless Peer, DHCP
|
|
925-6121
|
IxLoad Data — FTP, SMTP, IMAP, POP3, TFTP, AppReplay, DHCP, iSCSI, SMB, NFS
|
|
925-6112
|
IxLoad Video — IPTV, RTSP, Flash, HLS, Silverlight, HDS, DASH, VQMON
|
|
925-6113
|
IxLoad Voice — SIP, RTP, TLS, SRTP, Telepresence, Voice & Video Quality
|
|
925-6117
|
IxLoad Access + VPN — PPP, L2TP/IPsec, 802.1X, DHCPv6, NAC, WebAuth
|
|
925-3461
|
IxLoad AppLibrary Slot — лицензия на использование библиотеки приложений
|
