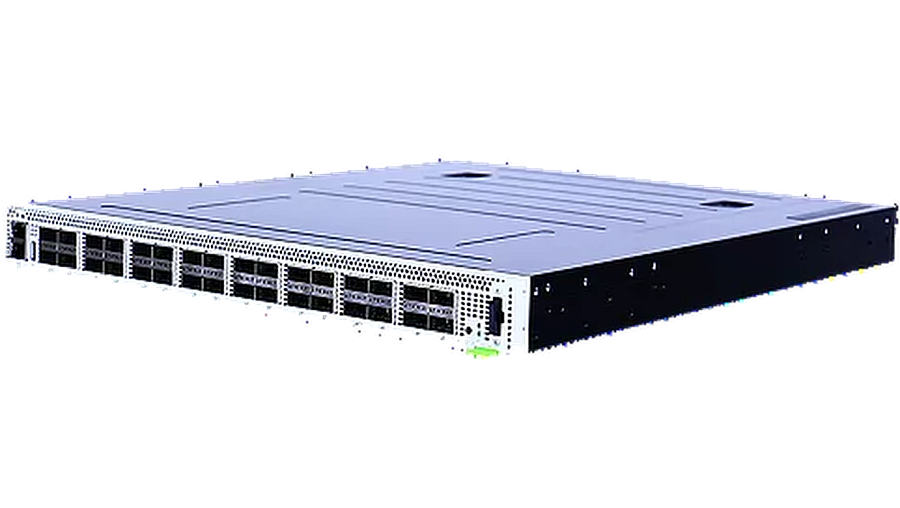

Keysight IXIA UHD100T32 QSFP28 — 32-портовая тестовая система Ethernet 100GE высокой плотности
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Keysight IXIA UHD100T32 QSFP28 — сверхвысокоплотная 32-портовая тестовая система
Задача: масштабное тестирование 100GE
Даже с использованием агрегации каналов технологии Ethernet 10GE и 40GE не обеспечивают масштабируемость и стоимость передачи одного бита, необходимые современным сетям с высокими требованиями к пропускной способности. Это привело к широкому внедрению 100GE во всей сетевой экосистеме. Благодаря массовому развёртыванию в современных центрах обработки данных технологии 100GE достигли зрелости, а рыночные тенденции указывают на устойчивый рост в ближайшие годы.
Для достижения более высокого масштаба при приемлемой стоимости merchant silicon существенно снижает стоимость коммутации одного бита данных. Высокая стоимость тестового оборудования приводит к компромиссам в циклах тестирования и даже к использованию самодельных, незрелых и недостаточных тестовых систем и методик.
Решение: экономичная высокоплотная тестовая система
UHD100T32 — специализированное решение для более экономичной проверки устройств и сетей 100GE высокой плотности. Фиксированное шасси высотой 1U предоставляет 32 порта QSFP28 100GE и рассчитано на сценарии от производственного тестирования white-box устройств до проверки центров обработки данных до и после внедрения.
Система UHD100T32 поддерживает скорости 100 / 50 / 40 / 25 / 10GE, при этом все fan-out режимы включены. Также поддерживаются генерация и анализ трафика Layer 2/3. В качестве дополнительных опций доступны протоколы маршрутизации OSPF, BGP и ISIS, а также benchmark-тесты RFC 2544.

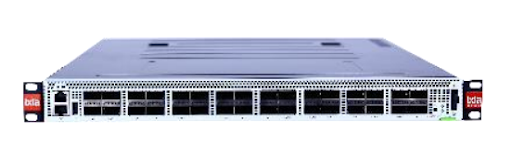

UHD100T32 — 32-портовая тестовая система 100GE QSFP28 сверхвысокой плотности
SONiC community testbed в одном устройстве
UHD100T32 упрощает сложный SONiC community testbed, заменяя тестовый стенд с root/leaf fan-out коммутаторами и testbed server одним устройством 1U. Это обеспечивается встроенной оркестрацией Keysight, скрывающей от пользователя сложные этапы конфигурации:
Ключевые особенности
Преимущества
Технические характеристики
| Параметр | UHD100T32 Perpetual | UHD100T32 Base Subscription | UHD100T32 Standard Subscription | UHD100T32 Premium Subscription |
|---|---|---|---|---|
| Партномер | 944-1180 | U100-BASE | U100-STANDARD | U100-PREMIUM |
| Аппаратные характеристики фиксированного шасси | ||||
| RU / количество портов | 1RU, фиксированное шасси на 32 порта | |||
| Физические интерфейсы | Нативные физические порты QSFP28 | |||
| Поддерживаемые скорости портов | •100GE / port: оптические и пассивные медные кабельные среды с поддержкой 100GE. •2 × 50GE / port: пассивные медные DAC 50GE для point-to-point и fan-out, а также многомодовые point-to-point AOC. •40GE / port: пассивные медные DAC 40GE для point-to-point и fan-out, а также многомодовые point-to-point AOC. •4 × 25GE / port: оптические и пассивные медные point-to-point и fan-out среды с поддержкой 25GE. •4 × 10GE / port: оптические и пассивные медные point-to-point и fan-out среды с поддержкой 10GE. | |||
| CPU и память | Многоядерный процессор с 4 GB CPU memory на Resource Group | |||
| Протоколы интерфейса IEEE для 100GE | •IEEE 802.3 100GBASE-R LAN •IEEE P802.3bj •IEEE P802.3bm •IEEE P802.3by •IEEE 802.3ba •IEEE 802.3ae | |||
| Поддержка Layer 1 | 100GE •Auto-Negotiation (AN), Clause 73 для пассивного медного DAC. •Link Training для медной кабельной среды 100GE, Clause 73. •Ethernet Forward Error Correction RS-FEC, Clause 91. ○FEC statistics: FEC Corrected and Uncorrected Codeword Counts. •Возможность независимо включать или отключать AN вместе с Link Training или FEC либо позволить настройкам IEEE по умолчанию автоматически управлять совместимостью. 50GE •Ethernet Forward Error Correction: ○FC-FEC, Clause 74 для BASE-R PHYs. ○RS-FEC, Clause 91 для 50GBASE-R PHYs. •FEC statistics: ○FEC Corrected and Uncorrected Codeword Counts. •Независимые fan-out порты с физической fan-out средой — до 2 × 50GE на один порт QSFP28. 40GE •Auto-Negotiation (AN), Clause 73 для пассивного медного DAC. •Link Training для медной кабельной среды, Clause 73. 25GE •Auto-Negotiation (AN), Clause 73 для пассивного медного DAC. •Link Training (LT) для медного DAC 25GE (Clause 93, 110). Примечание: шаблоны Link Training Clause 72 не поддерживаются. •Ethernet Forward Error Correction: ○FC-FEC, Clause 74 для BASE-R PHYs. ○RS-FEC, Clause 108 для 25GBASE-R PHYs. •FEC statistics: ○FEC Corrected and Uncorrected Codeword Counts. •Возможность независимо включать или отключать AN вместе с Link Training или FEC либо позволить настройкам IEEE по умолчанию автоматически управлять совместимостью. •Независимые fan-out порты с физической fan-out средой — до 4 × 25GE на один порт QSFP28. 10GE •Независимые fan-out порты с физической fan-out средой — до 4 × 10GE на порт. | |||
| Поддержка трансиверов | •100GBASE-SR4 и 4 × 25GBASE-SR QSFP28 для многомодового волокна ○Pluggable transceiver ○Для 100GE требуется point-to-point кабель. ○Для 40GE требуется point-to-point кабель. ○Для 25GE требуется point-to-point или fan-out кабель. ○Для 10GE требуется point-to-point или fan-out кабель. •100GBASE-LR4 QSFP28 для одномодового волокна ○Pluggable transceiver ○40GE несовместим с 100GBASE-LR4 QSFP28; для 40GE необходимо использовать трансивер 40GBASE-LR4 QSFP. •100G PSM4 QSFP28 для одномодового волокна ○Pluggable transceiver ○Для 100GE требуется point-to-point кабель. ○Для 25GE требуется point-to-point или fan-out кабель. | |||
| Кабельные среды | •100GBASE-SR4 multimode fiber Active Optical Cable (AOC) и MT-MT 12-fiber point-to-point кабели для QSFP28. •100GBASE-CR4, пассивный медный Direct Attached Cable (DAC) длиной до 5 м. Примечание: требуется включённый RS-FEC. •50GBASE-CR2 пассивный медный Direct Attached Cable (DAC) QSFP28-to-2 × QSFP28 fan-out длиной до 3 м. Примечание: требуется BASE-R FEC Clause 74 или RS-FEC Clause 91. •50GBASE-SR2 multimode fiber Active Optical Cable (AOC), 850 nm, длина 3 м. •25GBASE-SR multimode fiber Optical Cable (AOC) и MT-MT 12-fiber point-to-point кабель для QSFP28; доступна длина 3 м. •25GBASE-SR multimode fiber MT-to-4 × LC fan-out кабель для QSFP28; доступны длины 3 и 5 м. •25GBASE-LR single-mode fiber MT-to-4 × LC fan-out кабель для QSFP28; доступна длина 3 м. •25GBASE-CR пассивный медный Direct Attached Cable (DAC) point-to-point длиной до 5 м. Примечание: требуется BASE-R FEC Clause 74 или RS-FEC Clause 91. •25GBASE-CR пассивный медный Direct Attached Cable (DAC) QSFP28-to-4 × SFP28 fan-out длиной до 5 м. Примечание: требуется BASE-R FEC Clause 74 или RS-FEC Clause 91. | |||
| Габариты фиксированного шасси | 509 × 440 × 44 мм (20.03 × 17.32 × 1.73) | |||
| Масса фиксированного шасси | •Только оборудование: 20.05 lb (10,00 кг). •При поставке: 25 lb (11,33 кг), приблизительно; включая rackmount slides, power cords, sync cables и упаковку. | |||
| Электропитание фиксированного шасси | •2 резервируемых, распределяющих нагрузку hot-swappable AC источника питания по 1100 W. •90–240 VAC, 50–60 Hz. | |||
| Вентиляторы | Hot-swappable fans с резервированием N+1 | |||
| Температура | •Рабочая: 0°C–40°C (32°F–104°F). •Хранение: -40°C–70°C (-40°F–158°F). | |||
| Влажность | 0–95%, без конденсации | |||
| Соответствие нормативным требованиям | IEC/EN/UL/CSA 60950-1, IEC/EN/UL/CSA 62368-1, CE (LVD, EMC, RoHS), EN/IEC 55032, EN/IEC 55024, CFR 47, FCC Part 15B, ICES-003, AS/NZ CISPR 32/24, KN32/35, Korea (KCC), Customs Union (EAC) | |||
| Характеристики передачи | ||||
| Transmit Engine | Генерация пакетов на линейной скорости с timestamps, sequence numbers и packet group signatures | |||
| Макс. Streams per Port and Speed | 100GE: 32 50GE: 16 40GE: 32 25GE: 8 10GE: 8 | 100GE: 1 50GE: 1 40GE: 1 25GE: 1 10GE: 1 | 100GE: 16 50GE: 8 40GE: 16 25GE: 4 10GE: 4 | 100GE: 32 50GE: 16 40GE: 32 25GE: 8 10GE: 8 |
| Stream Controls | •Изменение rate и frame size на лету. •Поддержка Advanced Stream Scheduler. | |||
| Минимальный размер кадра | •200 байт на полной линейной скорости. •64 байта на полной линейной скорости на части портов. | |||
| Максимальный размер кадра | 9 216 байт | |||
| Priority Flow Control | 8 очередей, поддерживающих линейную скорость | Не поддерживается | 8 очередей, поддерживающих линейную скорость | 8 очередей, поддерживающих линейную скорость |
| Frame Length Controls | Fixed, IMIX, Custom IMIX | Fixed | Fixed, IMIX, Custom IMIX | Fixed, IMIX, Custom IMIX |
| Value Lists (Max.) per port | 1024 / 100GE port 512 / 50GE port 1024 / 40GE port 256 / 25GE port 256 / 10GE port | 100 / 100GE port 100 / 50GE port 100 / 40GE port 100 / 25GE port 100 / 10GE port | 1024 / 100GE port 512 / 50GE port 1024 / 40GE port 256 / 25GE port 256 / 10GE port | 1024 / 100GE port 512 / 50GE port 1024 / 40GE port 256 / 25GE port 256 / 10GE port |
| Hardware Checksum Generation | Генерация и проверка checksum для IPv4, TCP / UDP | |||
| Link Fault Signaling | Статистика port: no fault, remote fault и local fault | |||
| Разрешение измерения задержки | 1 наносекунда | |||
| Компенсация собственной задержки | Устраняет собственную ошибку задержки электроники порта 100GE | |||
| Характеристики приёма | ||||
| Receive Engine | Измерение latency в реальном времени на линейной скорости и проверка последовательности | |||
| Trackable Receive Flows per Port (Max.) | 100GE: 1 024 50GE: 512 40GE: 1 024 25GE: 256 10GE: 256 | 100GE: 16 50GE: 8 40GE: 16 25GE: 8 10GE: 8 | 100GE: 256 50GE: 128 40GE: 256 25GE: 64 10GE: 64 | 100GE: 1 024 50GE: 512 40GE: 1 024 25GE: 256 10GE: 256 |
| Hardware Capture Buffer | 1 MB на порт (макс. 4 порта на шасси) | Не поддерживается | 1 MB на порт (макс. 4 порта на шасси) | 1 MB на порт (макс. 4 порта на шасси) |
| Минимальный размер кадра | •200 байт на полной линейной скорости. •64 байта на полной линейной скорости на части портов. | |||
| Стандартная статистика и скорости | Link state, line speed, frames sent, valid frames received, bytes sent/received, fragments, undersize, oversize, CRC errors, sequence checking frames, sequence checking errors, ARP, PING requests и replies | |||
| FEC Statistics | Для различных режимов скоростей доступны следующие FEC statistics: •RS-FEC Corrected Codeword Count •RS-FEC Uncorrected Codeword Count •FC-FEC Corrected Block Count •FC-FEC Uncorrected Block Count •Fire code FEC Sync •RS-FEC Corrected Codeword Count Rate •RS-FEC Uncorrected Codeword Count Rate •FC-FEC Corrected Block Count Rate •FC-FEC Uncorrected Block Count Rate | |||
| Latency / Jitter Measurements | Cut-through | |||
| Поддержка протоколов Layer 2–3 | ||||
| Routing, Switching | IPv4 / IPv6, BGP4 / BGP4+, OSPFv2 / v3, ISISv4 / v6, LACP, VXLAN, EVPN, DHCPv4/v6 (32 сессии на порт) | IPv4 / IPv6 (1 сессия на порт) | IPv4 / IPv6, BGP4 / BGP4+, OSPFv2 / v3, ISISv4 / v6, LACP, DHCPv4/v6 (10 сессий на порт) | IPv4 / IPv6, BGP4 / BGP4+, OSPFv2 / v3, ISISv4 / v6, LACP, VXLAN, EVPN, DHCPv4/v6 (32 сессии на порт) |
Поддержка приложений
UHD Web Application: генерация трафика на линейной скорости с service modeling для построения реалистичного, динамически управляемого data-plane traffic. Предназначено для функционального и производительного тестирования с эмуляцией routing и switching endpoints.
UHD Web Quick Test and Traffic Test Application: benchmark-тесты на основе RFC 2544.1
REST API / RESTpy: комплексная автоматизация через REST API Keysight и Pythonic wrapper API RESTpy.
1 Недоступно в подписке U100-BASE.
Партномера программного обеспечения UHD для бессрочной лицензии 944-1180
| Партномер | Описание |
|---|---|
| 930-2230 | Basic package для UHD100T32; включает RFC2544 QuickTest. |
| 930-2231 | Basic Routing bundle для UHD100T32; включает BGP4 / BGP4+, OSPFv2 / v3, ISISv4 / v6; требуется 930-2230 Basic package для UHD100T32. |
Примечание: 930-2230 входит в bill of materials для 944-1180 и не требует отдельного заказа. Все subscription-партномера U100* включают аппаратное и программное обеспечение.
Помимо возможностей генерации трафика, описанных выше, UHD100T32 может использоваться в режиме SONiC testbed in a box. Режимы traffic generator и SONiC testbed являются взаимоисключающими: в каждый момент времени UHD100T32 работает во всех портах только в одном из этих режимов.
Опции SONiC testbed in a box
В этом режиме платформа UHD может запускать community test cases sonic-mgmt в 32-портовом тестовом стенде и поддерживает следующие SONiC testbed topology:
При покупке как дополнения к генератору трафика
Требуется только одно из следующих программных разрешений — в зависимости от выбора бессрочной лицензии или подписки:
| Партномер | Описание |
|---|---|
| 930-2236 | IXIA, пакет для UHD100T32 для запуска SONiC community test из репозитория sonic-mgmt. |
| 930-2235 | IXIA, годовая подписка UHD для UHD100T32 для запуска SONiC community test из репозитория sonic-mgmt. |
При покупке как автономной опции SONiC
Требуется одно из следующих программных разрешений — в зависимости от выбора бессрочной лицензии или подписки — и аппаратное шасси:
| Партномер | Описание |
|---|---|
| 930-2237 | IXIA, standalone package для UHD100T32 для запуска SONiC community test из репозитория sonic-mgmt. |
| 930-2238 | IXIA, годовая standalone subscription UHD для UHD100T32 для запуска SONiC community test из репозитория sonic-mgmt. |
| 944-1182 | IXIA, standalone hardware UHD для запуска SONiC community tests. |
