Novus 32-портовый модуль нагрузки Ethernet

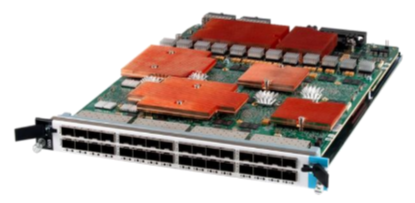

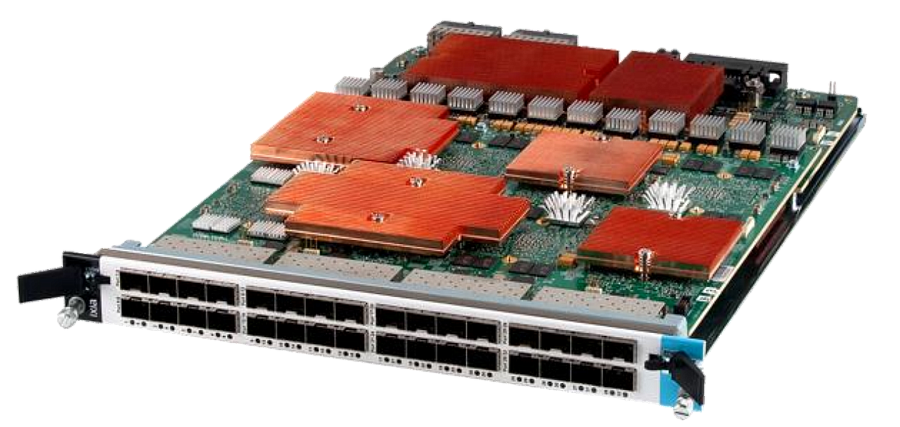

Novus 32-портовый модуль нагрузки Ethernet 10G/1G/100M

Novus 10G/1G/100M – 32-портовый модуль нагрузки – рекордная плотность портов для тестирования сетевого оборудования. Поддержка скоростей 10G/1G/100M на каждом SFP+ порту с полной эмуляцией L2/L3 протоколов.

Основные преимущества:

Наивысшая плотность портов на рынке: до 32 портов на модуль, до 384 портов в одном 12-слотовом шасси.
Поддержка скоростей 10G / 1G / 100M на каждом порту — снижение стоимости владения и высокая эффективность тестирования.
Полная совместимость с приложениями IxExplorer и IxNetwork для генерации, анализа и эмуляции сетевого трафика.
Протокольная эмуляция L2/L3 для масштабного тестирования маршрутизации, коммутации, мультикаста, дата-центров и др.
Захват и анализ пакетов на аппаратном уровне со скоростью линии, поддержка точного измерения задержек (до 2,5 нс).
Гибкий режим агрегации CPU/памяти 4:1 — для сверхмасштабной эмуляции протоколов и генерации трафика L4–L7.

Технические характеристики:

Интерфейсы: 32 порта SFP+ (один слот в шасси)
Поддерживаемые скорости: 10G, 1G и 100M (включая оптику и DAC-кабели)
Максимальное количество потоков: до 512 на порт
Буфер захвата трафика: 512 МБ на порт
Размер фрейма: от 49 до 16 384 байт (включая Jumbo Frames)
UDF и ошибки: поддержка пользовательских полей, CRC-ошибок, недоразмерных и избыточных кадров
Статистика и метрики: отслеживание состояния порта, потерь, ошибок CRC, задержек, последовательностей и QoS

Поддерживаемые протоколы (L2–L3):

Маршрутизация и коммутация: BGP, OSPF, IS-IS, RIP, STP, LACP и др.
Дата-центр: VXLAN, EVPN, FCoE, TRILL, SPBM и др.
MPLS: LDP, RSVP-TE, L3VPN, BGP-VPLS и др.
Широкополосный доступ и аутентификация: DHCP, PPPoX, L2TP, 802.1x, WebAuth
Промышленный Ethernet: IEEE 1588v2 (PTP), SyncE, Y.1731, TWAMP

Применение:

Масштабное тестирование сетевых устройств
Проверка производительности в нагрузке (RFC-бенчмарки)
Отладка оборудования дата-центров и операторских решений
Интеграция с автоматизацией тестов (Tcl API, Python)

Спецификации

Параметр	Описание
Наименование модели	Novus10/1GE32S
Поддерживаемые скорости	10GE / 1GE / 100M
Настройка преамбулы	Поддержка изменения длины и содержимого преамбулы (IxNetwork)
Артикул	944-1141

Аппаратные характеристики модуля нагрузки

Параметр	Описание
Количество портов / слот	32 порта SFP+ в одном слоте
Физические интерфейсы	32 SFP+ порта
Поддерживаемые среды передачи	10GE/1GE: волоконно-оптические и медные DAC-кабели; 100M: оптическая среда через SFP
Количество пользователей	До 16 пользователей в обычном режиме (по 2 порта на пользователя); до 8 — в режиме агрегации
CPU и память	Многоядерный процессор, 2 ГБ памяти на пару портов
Агрегация портов	Режим 4:1 — ресурсы 4 портов объединяются в 1 для L2–L3 и L4–L7 тестирования (до 970 Мбит/с на порт в stateful режиме)
Поддержка агрегации	До 8 физических портов, до 8 пользователей одновременно

Размеры и условия эксплуатации

Параметр	Описание
Габариты модуля (Ш×В×Г)	417 мм × 33 мм × 305 мм
Масса модуля	5,15 кг (без упаковки), 8,26 кг (в упаковке)
Температурный режим	Работа: 5–35 °C, Хранение: 5–50 °C
Влажность	0–85%, неконденсирующаяся (в любых режимах)

Вместимость шасси (максимум портов)

Шасси	Количество модулей / портов
XGS12-SD / SDL / HSL	12 модулей = 384 порта
XGS2-SD / SDL / HSL	2 модуля = 64 порта

Передача данных (Transmit)

Параметр	Описание
Движок передачи	Генерация пакетов на скорости линии с временными метками, номерами последовательностей, сигнатурами
Максимум потоков на порт	512
Потоки в режиме дата-центра	256
Управление потоками	Изменение скорости и длины кадров на лету, продвинутое расписание
Минимальный размер кадра	10GE: 49 байт (без UDF) / 60 байт (с UDF); 1GE и 100M: 49 байт
Максимальный размер кадра	16 384 байт
Размер кадра для дата-центра	9 216 байт
Очереди приоритета (QoS)	8 очередей до 2 500 байт и 1 очередь до 9 216 байт
Формирование длины кадров	Фиксированная, инкрементная, случайная, IMIX, Quad Gaussian
Пользовательские поля (UDF)	До 5 полей по 32 бита; фиксированные, инкрементальные, случайные значения
Максимум значений в списках	До 2 млн
Максимум последовательностей	До 512
Генерация ошибок и контрольных сумм	CRC (хорошие/плохие), undersize/oversize, неверные контрольные суммы; поддержка checksum для IPv4, TCP, UDP и др.

Приём данных (Receive)

Параметр	Описание
Движок приёма	Фильтрация, захват, измерение задержек и времени между кадрами на скорости линии
Отслеживаемые потоки на порт	До 512 000 (с синхронизацией Tx/Rx и проверкой последовательности)
Минимальный размер кадра	64 байта при полной загрузке; 49 байт при частичной
Пользовательская фильтрация (UDS)	2 шаблона SA/DA, до 6 счётчиков, смещение по началу кадра/IP/протокола
Буфер захвата	512 МБ на порт
Статистика и метрики	Состояние порта, скорость, кадры, байты, фрагменты, ошибки CRC, VLAN, QoS, ARP/PING, пользовательские счётчики и др.
Измерение задержек и джиттера	Cut-through, Store & Forward, MEF джиттер, до 16 временных интервалов

Поддержка протоколов уровня 2–3 (L2/L3)

Категория	Поддерживаемые протоколы
Маршрутизация и коммутация	BGP4/BGP4+, OSPFv2/v3, IS-ISv4/v6, EIGRP/EIGRPv6, RIP/RIPng, BFD, IGMP/MLD, PIM-SM/SSM, STP, RSTP, MSTP, PVST+, RPVST+, LACP, LISP
SDN и Overlay-сети	OpenFlow, Segment Routing, BGP-LS (Link State), PCEP, VXLAN, EVPN VXLAN, OVSDB, GENEVE
MPLS и VPN	RSVP-TE (P2P/P2MP), LDP/LDPv6/mLDP, L2VPN (PWE, VPLS), L3VPN/6VPE, 6PE, BGP RFC3107, MPLS-TP, MPLS OAM, EVPN, PBB-EVPN, Multicast VPN (Rosen Draft), Next-Gen Multicast VPN
Широкополосный доступ и аутентификация	PPPoX, L2TPv2, DHCPv4/v6, ANCP, SLAAC (автонастройка IPv6), IGMP/MLD, IPTV, 802.1x, WebAuth, EAPoUDP, Cisco NAC
Промышленный Ethernet	IEEE 802.3ah (Link OAM), IEEE 802.1ag/Y.1731 (CFM), PBB/PBB-TE, ELMI, TWAMP, Sync-E (ESMC), IEEE 1588v2 (PTP), gPTP (802.1AS), MSRP (802.1Qat), IEEE 1722
Ethernet для дата-центров	DCBX, LLDP, FCoE, FIP, PFC (802.1Qbb), TRILL, Cisco FabricPath, SPBM, VEPA

NOVUS10/1GE32S поддерживает:

IxExplorer — полнофункциональное приложение для тестирования трафика Ethernet на уровнях L2/3 с генерацией и анализом на скорости линии.
IxNetwork — генерация трафика на скорости линии с возможностью моделирования сервисов. Предоставляет отраслевой стандарт тестирования функциональности и производительности, включая эмуляцию маршрутизации, коммутации, MPLS, IP-мультикаста, широкополосного доступа, аутентификации, Carrier Ethernet и Ethernet для дата-центров.
Tcl API — поддержка пользовательских скриптов для тестирования на уровнях L2/3.

Информация для заказа

Модули нагрузки:

944-1141 — NOVUS10/1GE32S, 32-портовый модуль нагрузки с интерфейсом SFP+ 10GE/1GE/100M, занимает 1 слот, поддержка L2–3. Совместим с различными шасси:

XGS2-SD (940-0010),
XGS12-SD (940-0011),
XGS2-SDL (940-0013),
XGS12-SDL (940-0015),
XGS2-HSL (940-0014),
XGS12-HSL (940-0016).

Оптические трансиверы и кабели:

Артикул	Название и описание
988-0011	SFP+10GBASE-SR/SW и 1000BASE-SX (двухскоростной), 850 нм, многомодовый, с кабелем LC–LC 3 м
988-0012	SFP+10GBASE-LR/LW и 1000BASE-LX (двухскоростной), 1310 нм, до 10 км, одномодовый, кабель LC–LC 3 м
948-0013	SFP+ 10GBASE-SR/SW, 850 нм, аксессуар для ряда модулей нагрузки 10G
948-0014	SFP+ 10GBASE-LR/LW, 1310 нм, аксессуар
948-0015	SFP+ 10GBASE-LRM, 1310 нм, многомодовый, до 220 м
948-0016	SFP+ DAC (медь), пассивный, кабель 3 м
SFP-LX	SFP трансивер 1G, 1310 нм, LX
SFP-SX	SFP трансивер 1G, 850 нм, SX
SFP-FX-100M-XCVR	SFP 100BASE-FX, 1310 нм, 100M, MMF, до 2 км, только для режима 100M

TAA-совместимые трансиверы (для госзакупок США):

Артикул	Название и описание
SFP-PLUS-LR-XCVR-T	SFP+ 10GBASE-LR, 1310 нм, SMF, до 10 км
SFP-PLUS-SR-XCVR-T	SFP+ 10GBASE-SR, 850 нм, MMF, до 300 м
SFP-LX-I-XCVR-T	SFP 1G LX, индустриальный температурный диапазон
SFP-SX-I-XCVR-T	SFP 1G SX, индустриальный температурный диапазон
SFP-PLUS-LR-XCVR-D-T	SFP+ Dual Rate (10G/1G) LR, 1310 нм, SMF, до 10 км
SFP-PLUS-SR-XCVR-D-T	SFP+ Dual Rate (10G/1G) SR, 850 нм, MMF, до 300 м
