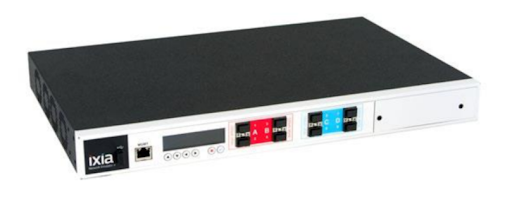

Keysight IXIA Network Emulator II — эмулятор сетевых помех Ethernet 10GE/1GE/100M
Network Emulator II — компактный эмулятор сетевых помех для Ethernet 10GE, 1GE и 100MbE. Поддерживает эмуляцию потерь пакетов, задержки, джиттера, переупорядочивания, дублирования и ограничения пропускной способности, независимую настройку Ingress/Egress, WAN-сценарии и работу на линейной скорости. Управление — через Web, CLI, REST API и Tcl.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Network Emulator II — компактный эмулятор сетевых помех для Ethernet 10GE, 1GE и 100MbE. Поддерживает эмуляцию потерь пакетов, задержки, джиттера, переупорядочивания, дублирования и ограничения пропускной способности, независимую настройку Ingress/Egress, WAN-сценарии и работу на линейной скорости. Управление — через Web, CLI, REST API и Tcl.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Network Emulator II — Ethernet
Эмуляция помех Ethernet 10GE, 1GE и 100MbE
Задача: понять, как сети и устройства будут вести себя в наихудших условиях
Эффективное тестирование требует реальной среды, воспроизводящей реалистичные сетевые условия и поведение. Всё программное и аппаратное обеспечение перед развёртыванием должно проходить испытания в реалистичной тестовой среде.
Решение: тестирование сетевых помех в реальных условиях
Network Emulator II — высокоточный тестовый прибор для эмуляции помех Ethernet 10GE, 1GE и 100MbE. Устройство позволяет точно эмулировать реальные сетевые условия, возникающие в действующих производственных LAN/WAN. Эмулируя в лаборатории реалистичные и наихудшие сетевые условия, пользователи могут проверять и тестировать производительность нового оборудования, протоколов и приложений, чтобы предотвращать отказы в производственных сетях. Network Emulator II предоставляет широкий набор функций для тестирования в контролируемой лабораторной среде с повторяемыми и предсказуемыми помехами. Network Emulator II позволяет:
•Тестировать влияние задержки на производительность сети и приложений.
•Определять, как будут работать приложения при распределении между центрами обработки данных.
•Тестировать резервное копирование ЦОД в условиях, приближенных к реальным.
•Создавать сценарии отказа и деградации для запуска и проверки механизмов аварийного переключения.
•Объединять Network Emulator II с тестовыми системами IxNetwork, IxLoad и BreakingPoint для создания полной тестовой среды, включающей реальные сетевые помехи.
Основные преимущества
Эмуляция реальных сетей в лаборатории
•Обеспечивает тестирование валидации, производительности и совместимости.
•Позволяет тестировать продукты и приложения для оценки пользовательского опыта в реальных условиях.
•Позволяет точно воспроизводить и быстро устранять проблемы, возникающие в эксплуатации.
Ключевые функции
•Эмуляция помех 10GE / 1GE / 100MbE.
•8-портовая аппаратная FPGA-архитектура обеспечивает производительность 100% линейной скорости.
•Единая аппаратная платформа для Ethernet и Fibre Channel.
•Одновременное тестирование смешанных скоростей на одном устройстве.
•Гибкое управление ресурсами.
Ключевые функции
•FPGA-эмулятор Ethernet с 8 портами — наибольшее в отрасли количество портов.
•Поддержка эмуляции помех Ethernet 10GE, 1GE и 100MbE.
•Аппаратная архитектура на базе FPGA обеспечивает максимальную точность.
•Два банка по 4 порта и выделенные FPGA-процессоры на каждый банк обеспечивают высокую производительность.
•Fibre Channel 16G, 8G, 4G и 2G также поддерживается при наличии дополнительных программных лицензий.
•Flexible Resource Management позволяет распределять ресурсы по мере необходимости:
◦автоматическое или ручное распределение памяти;
◦распределение профилей;
◦гибкое использование полосы пропускания в режиме Ethernet: 10G на 4 портах на линейной скорости либо 8 портов, совместно использующих полосу 11G на каждый банк.
•Точно эмулирует задержки и помехи, существующие в сетях Ethernet.
•Создаёт нагрузку на системы с помощью контролируемых битовых ошибок и потерь кадров.
•Динамически увеличивает уровень помех для тестирования механизмов восстановления после отказов.
•Прозрачен для любых протоколов более высоких уровней L2–L7.
•Прозрачность тактирования физического уровня оптической среды для поддержки SyncE.
•Автоматизация тестирования через RESTful Web API с возможностью управления из TCL и таких языков, как Python.
•Функции ETHERNET+:
◦IP fragmentation.
◦Packet Capture and Replay.
Основные сценарии применения
•Тестирование производительности критически важных приложений по Ethernet в реалистичных сетевых условиях и при наличии помех.
•Совместная работа с тестовыми системами IxNetwork, IxLoad и BreakingPoint для создания полной тестовой среды реальных условий.
•Тестирование совместимости в реальных условиях и проверка концепции заказчика (PoC).
•Эмуляция корпоративных LAN/WAN.
•Тестирование непрерывности бизнеса и аварийного восстановления.
•Консолидация/миграция серверов.
•Миграция приложений в облако и расширение систем хранения.
•Эмуляция задержек и помех в беспроводных/мобильных сетях.
•Эмуляция задержки спутниковой сети.
•Повторное использование и создание собственных или стандартных фильтров протоколов Layer 2–7 с помощью Customizable Filter Library.
•Использование corruption для точного функционального и негативного тестирования.
•Создание сценариев отказа и деградации, запускающих защиту аварийного переключения.
Технические характеристики Network Emulator II
| Параметр | Описание | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Порты | •8 FPGA-портов, разделённых на два банка по 4 порта. •Все порты поддерживают 10GE, 1GE и 100MbE. •Все порты поддерживают Fibre Channel при наличии дополнительной лицензии. •Каждый банк может работать на своей скорости и использовать протокол Ethernet или Fibre Channel. •Можно лицензировать только необходимые функции, снижая затраты. •Flexible Resource Management обеспечивает требуемую производительность: ◦полная поддержка 100% линейной скорости для 8 портов 1G; ◦полная поддержка 100% линейной скорости для 4 портов 10G (по 2 порта на банк); ◦полная поддержка 100% линейной скорости для 4 портов 10G и 4 портов 1G (каждый банк должен использовать 2 порта каждой скорости); ◦можно использовать 8 портов 10GE при совместном использовании полосы 11G на каждый банк. Примечание: для каждой линии, на которой необходимо вносить помехи, требуется 2 порта. | ||||||||||||||||
| Выбор трафика | •Сопоставление шаблонов классификатора позволяет выбирать определённый трафик. ◦Доступны стандартные фильтры, например MAC, IP и VLAN. ◦Custom Byte Offset. ◦До 32 байт для сопоставления. | ||||||||||||||||
| 32 профиля классификатора на банк с гибким распределением | •Flexible Resource Management позволяет распределять ресурсы требуемым образом. Flexible Resource Management имеет два режима: ETHERNET и ETHERNET+. IP Fragmentation и Packet Capture требуют режима ETHERNET+. •Для каждой линии внесения помех требуется пара портов. •Порты 1 и 2, 3 и 4, 5 и 6, а также 7 и 8 объединены в пары; трафик проходит между портами каждой пары. •Flexible Resource Management позволяет настраивать Profiles из Profile Pool по мере необходимости для максимально эффективного использования системных ресурсов. ◦32 Profiles на банк, распределяемые пользователем по мере необходимости, или 16 в режиме Ethernet+. ◦На каждый порт выделяется 1 профиль по умолчанию. ◦В режиме ETHERNET Flexible Resource Management позволяет выделять из Profile Pool до 15 профилей на порт в каждом направлении трафика, то есть до 30 профилей на двунаправленный поток. ◦В режиме Ethernet+ этот пул составляет до 7 профилей на порт в каждом направлении трафика, то есть до 15 профилей на двунаправленный поток. •Аппаратная реализация на FPGA обеспечивает точность и повторяемость тестирования. •Network Profiles поддерживают эмуляцию нескольких «сетевых облаков» на интерфейс: различных путей через сеть или разных классов обслуживания. ◦Каждый профиль задаётся любой комбинацией VLAN tag, MPLS label, MAC/IP address (IPv4, IPv6), TCP/UDP port либо любых данных внутри Ethernet frame. ◦Для каждого профиля задаются полоса пропускания, задержка и помехи. •Классификация до любых 32 байт внутри Ethernet frame. | ||||||||||||||||
| Задержка | •Эмуляция задержки, возникающей при передаче по сети Ethernet. •Полностью прозрачная сквозная работа для оптической среды, при которой задержанный выходной сигнал логически идентичен входному. •Задержка при 100% линейной скорости.
Примечание: при линейной скорости менее 100% задержка может быть увеличена до 30 секунд в зависимости от фактической линейной скорости и распределения памяти. | ||||||||||||||||
| Вариация задержки пакетов | •Внесение вариации задержки кадров или пакетов (jitter). •Распределение помех: Gaussian, Periodic, Uniform или Custom. •Прозрачная по синхронизации сквозная работа: тактовая частота физической среды сохраняется между входным и выходным портами. | ||||||||||||||||
| Потеря пакетов | •Packet Drop позволяет отбрасывать один или несколько пакетов. •Изменение по распределениям Periodic, Poisson, Uniform и Gaussian. | ||||||||||||||||
| Дублирование пакетов | •Packet Duplication позволяет дублировать один или несколько пакетов. •Изменение по распределениям Periodic, Poisson, Uniform и Gaussian. | ||||||||||||||||
| Переупорядочивание пакетов | •Packet Reorder позволяет изменять порядок одного или нескольких пакетов в соответствии с заданными параметрами. •Изменение по распределениям Periodic, Poisson, Uniform и Gaussian. | ||||||||||||||||
| Packet accumulate-burst | Packet Accumulate-Burst позволяет накапливать пакеты до достижения заданного времени и/или объёма накопления, после чего все накопленные пакеты отправляются. | ||||||||||||||||
| Модификация пакетов | Packet Modification позволяет изменять значение в заданном месте пакета; доступно до 6 правил модификации, каждое из которых может изменять 8 байт. | ||||||||||||||||
| Коррекция контрольной суммы | Также доступна коррекция контрольной суммы, которую можно опционально включить, чтобы модифицированные пакеты оставались валидными и не отбрасывались. | ||||||||||||||||
| IP fragmentation | IP Fragmentation позволяет фрагментировать пакеты в соответствии с RFC791. | ||||||||||||||||
| Line BER | •Возможность внесения битовых ошибок с частотой от 5×10-4 до 5×10-17, что позволяет задавать ошибки от одной на каждые 1000 бит до одной раз в несколько лет. •Распределения ошибок: Periodic, Uniform, Gaussian и Poisson. •Пакет битовых ошибок от 1 бита до 64K бит — invert, PRBS, all ones или all zeros. | ||||||||||||||||
| Захват пакетов | •Захват пакетов на линейной скорости до или после внесения помех. •Гибкие параметры профиля позволяют выбирать целевой трафик. •Стандартный формат PCAP, совместимый с Wireshark и другими средствами декодирования. | ||||||||||||||||
| Воспроизведение пакетов | •Воспроизведение захвата пакетов в действующей сети с фоновым трафиком или без него. •Гибкие параметры конфигурации, включая одновременное воспроизведение нескольких захватов. •Воспроизведение трафика до внесения помех, внесение помех в трафик и последующий захват трафика после внесения помех. | ||||||||||||||||
| Network playback | Network playback обеспечивает воспроизведение пользовательских и стандартных профилей помех, точно дублируя условия, встречающиеся в реальных производственных сетях. | ||||||||||||||||
| Laser impair | Эмуляция потери сигнала и потери кадра под управлением пользователя или программы. | ||||||||||||||||
| Ограничение скорости и shaping | •Line policing добавлен в версии продукта 3.0: ◦MEF10-совместимый алгоритм для ограничения потока трафика через Network Emulator. ◦Гибкая настройка Burst Tolerance, Rate Coupling и Flow Control. ◦Может применяться на уровне линии или профиля. •Line shaping добавлен в версии продукта 3.1: ◦Управляет исходящим трафиком для предотвращения переполнения буфера и уменьшает пакетность трафика. ◦Может применяться на уровне линии или профиля. | ||||||||||||||||
| Статистика | Развитая поддержка статистики с настраиваемым обзором по потокам. | ||||||||||||||||
| Библиотеки фильтров | •Библиотеки фильтров позволяют настраивать эмулятор под конкретные требования протоколов. ◦Advanced Protocol Filter Suite предоставляет расширяемый список фильтров, включая PPP, PTP, RSVP, IP, FCoE, FIP, OSPF, MPEG и многие другие. ◦Функциональность Customer Byte Offset позволяет | ||||||||||||||||
| Пользовательский интерфейс | •Удалённый мониторинг и управление через Ethernet-порт 10/100/1000 RJ45. •Интуитивно понятный интерактивный web GUI. •Несколько учётных записей пользователей и управление ими (не более 12 одновременных пользователей). •Учётные записи только для просмотра. •RESTful API обеспечивает автоматизацию тестов и полный контроль всех функций. •Поддерживаются следующие браузеры и версии: ◦Internet Explorer версии 9 или выше. ◦Mozilla Firefox версии 24 или выше. |
Системные характеристики Network Emulator II
| Параметр | Описание |
|---|---|
| Шасси | •В комплект входят крепления для установки в стойку и настольного размещения. •Форм-фактор 1U для монтажа в стойку. •Размеры: 1U — 1,73 × 17,3 × 10 дюймов (4,6 × 43,9 × 25,4 см). •Масса: 9 фунтов (4,08 кг). •Тепловые условия: ◦Рабочая температура: 0–40 °C (32–104 °F). ◦Рабочая влажность: 10–85% RH, без конденсации. ◦Температура хранения: –40–70 °C (–40–158 °F). ◦Влажность при хранении: 5–95% RH, без конденсации. •Входное питание (внутренний преобразователь AC/DC): ◦Входное напряжение: 100–240 VAC. ◦Входная частота: 47–63 Hz. •Максимальная потребляемая мощность: 100 W (типовая), 175 W (макс.). |
| Регуляторные одобрения | •CE. •UL 60950-1, 2nd Edition. •FCC Class A. •Соответствие RoHS. •UL File #: E255262. |
| Поддерживаемые трансиверы | •Форм-факторы SFP и SFP+. •Медные SFP. |
Информация для заказа
| Партномер | Описание |
|---|---|
| Стандартные партномера | |
| 946-0070 | Network Emulator II: 8-портовый эмулятор 1U для монтажа в стойку (требуется 1 лицензия из перечисленных ниже). |
| 930-2700 | Network Emulator II: ПО Network Emulator для Ethernet 10GE, 1GE и 100MbE и пакет лицензий на 8 портов. |
| 930-2701 | Network Emulator II: ПО Network Emulator для Ethernet 10GE, 1GE и 100MbE и лицензия на 2 порта. |
| 930-2702 | Network Emulator II: ПО Network Emulator для Ethernet 1GE и 100MbE и лицензия на 2 порта. |
| 930-2703 | Network Emulator II Upgrade: ПО Network Emulator для Ethernet 10GE, 1GE и 100MbE и апгрейд лицензии на 2 порта. |
| 930-2704 | Network Emulator II Upgrade: ПО Network Emulator для Ethernet 1GE и 100MbE и апгрейд лицензии на 2 порта. |
| 930-2705 | Network Emulator II: ПО Network Emulator для Ethernet 1GE и 100MbE и пакет лицензий на 8 портов. |
| 930-2706 | NETWORK EMULATOR II: апгрейд Ethernet 10GE с варианта только 1GE до 10/1GE. Требуется предварительная покупка 930-2702. Обеспечивает апгрейд лицензии на 2 порта. |
| TAA-партномера | |
| 946-0070-T | IXIA, соответствие TAA, NETWORK EMULATOR II: 8-портовый эмулятор 1U для монтажа в стойку. |
| 930-2700-T | IXIA, соответствие TAA, NETWORK EMULATOR II: Ethernet 10GE, 1GE и 100MB и лицензия на 8 портов для 946-0070-T. |
| 930-2701-T | IXIA, соответствие TAA, NETWORK EMULATOR II: Ethernet 10GE, 1GE и 100MB и лицензия на 2 порта для 946-0070-T. |
| 930-2702-T | IXIA, соответствие TAA, NETWORK EMULATOR II: Ethernet 1GE и 100MB и лицензия на 2 порта для 946-0070-T. |
| 930-2703-T | IXIA, соответствие TAA, NETWORK EMULATOR II UPGRADE: Ethernet 10GE, 1GE и 100MB и апгрейд лицензии на 2 порта для 946-0070-T. |
| 930-2704-T | IXIA, соответствие TAA, NETWORK EMULATOR II UPGRADE: Ethernet 1GE и 100MB и апгрейд лицензии на 2 порта для 946-0070-T. |
| 930-2705-T | IXIA, соответствие TAA, NETWORK EMULATOR II: Ethernet 1GE и 100MB и лицензия на 8 портов для 946-0070-T. |
| 930-2706-T | IXIA, соответствие TAA, NETWORK EMULATOR II: апгрейд Ethernet 10GE с варианта только 1GE до 10/1GE. Требуется предварительная покупка 930-2702-T. Обеспечивает апгрейд лицензии на 2 порта для 946-0070-T. |
| Поддерживаемые трансиверы | |
| SFP-PLUS-SR-XCVR-T | Ethernet-трансивер. 10G: ✓; 1G: —; Copper: —; Mode/NM: Multi/850. |
| SFP-PLUS-LR-XCVR-T | Ethernet-трансивер. 10G: ✓; 1G: —; Copper: —; Mode/NM: Single/1310. |
| SFP-SX-I-XCVR-T | Ethernet-трансивер. 10G: —; 1G: ✓; Copper: —; Mode/NM: Multi/850. |
| SFP-LX-I-XCVR-T | Ethernet-трансивер. 10G: —; 1G: ✓; Copper: —; Mode/NM: Single/1310. |
| 958-0036 | Ethernet-трансивер. 10G: —; 1G: ✓; Copper: ✓; Mode/NM: RJ45. |
| SFP-PLUS-SR-XCVR-D-T | Ethernet-трансивер. 10G: ✓; 1G: ✓; Copper: —; Mode/NM: Multi/850. |
