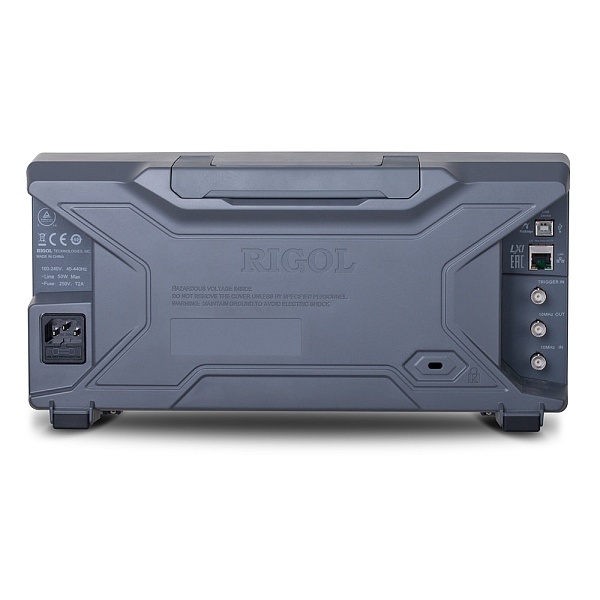

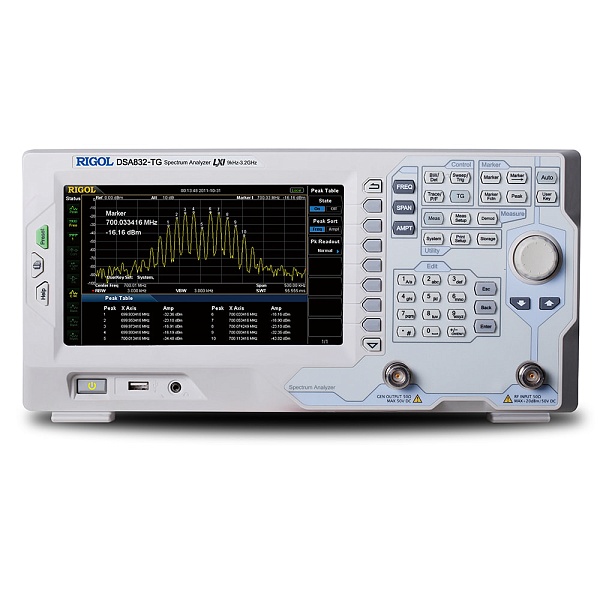

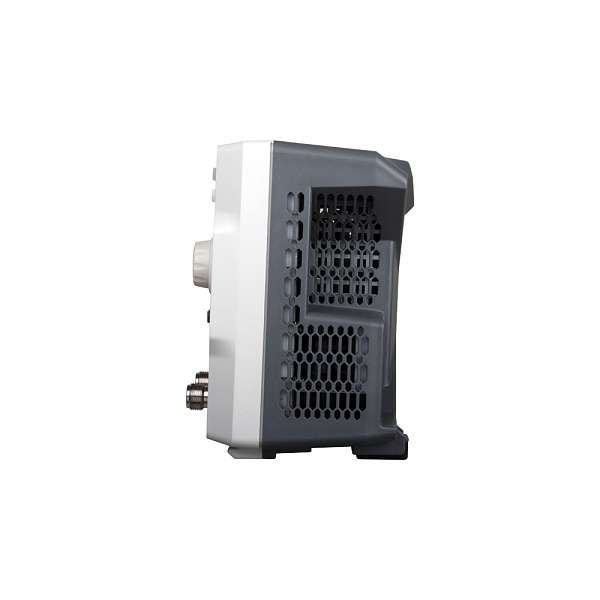

DSA832-TG Rigol Анализатор спектра с трекинг-генератором

RIGOL DSA832-TG — это компактный анализатор спектра от 9 кГц до 3,2 ГГц со встроенным трекинг-генератором. Прибор основан на цифровой ПЧ-технологии, обеспечивающей высокую стабильность, точность и быстрое измерение сигнала. Прибор отлично подходит для применения при разработке, проектировании, производстве, ремонте и техническом обслуживании электронных устройств, телекоммуникационного оборудования и СВЧ-изделий. Также может использоваться в учебных целях.

787 644 ₽

Цены на сайте являются информационными.

Просим уточнять актуальные цены у менеджеров компании.

9 кГц - 3,2 ГГц Диапазон рабочих частот

до 1 МГц Полоса пропускания в реальном времени

10 Гц Наилучшее разрешение по частоте (RBW)

менее -98 дБн/Гц Фазовый шум на частоте 1 ГГц при отстройке 10 кГц

менее -161 дБм Отображаемый средний уровень собственных шумов (DANL) с включённым ПУ (опция)

от DANL до +20 дБм Диапазон измеряемых уровней

LCD, 8 дюймов Экран

100 кГц - 3,2 ГГц Диапазон рабочих частот трекинг-генератора

USB, LAN Интерфейсы связи

361,6 мм x 178,8 мм x 128 мм Габариты

5,15 кг Вес

DSA832-TG — надёжный инструмент для инженерных и производственных задач в области радиочастотных измерений, сочетающий высокие метрологические характеристики, простоту эксплуатации и поддержку автоматизированных тестов

Все модели серии DSA800

DSA815 / DSA815-TG — частотный диапазон 9 кГц – 1,5 ГГц
DSA832 / DSA832-TG — частотный диапазон 9 кГц – 3,2 ГГц
DSA832E / DSA832E-TG — частотный диапазон 9 кГц – 3,2 ГГц
DSA875 / DSA875-TG — частотный диапазон 9 кГц – 7,5 ГГц

Характеристики трекинг-генератора DSA832-TG Rigol

Трекинг-генератор (TG) встроен в модификацию DSA832-TG и используется для генерации синхронизированного с частотным сканированием сигнала

Параметр	Значение
Диапазон частот	100 кГц – 3,2 ГГц
Диапазон выходного уровня	–40 дБм … 0 дБм
Разрешение установки уровня	1 дБ
Равномерность амплитудной характеристики (отн. к 50 МГц)	±3 дБ (номинально)
Импеданс выхода	50 Ом
Тип разъёма	N (female)

Функции и возможности

Измерение спектра сигналов мощностью до +20 дБм.
Высокоточный встроенный частотный счётчик с разрешением до 1 Гц.
Работа с фильтрами EMI (опция EMI-DSA800) и детектором квазипика для предсертификационных ЭМС тестов.
Поддержка комплекта VSWR (VSWR-DSA800) для анализа согласования антенн и линий передачи.
Пакет программ Ultra Spectrum и S1210 поддерживает автоматическую обработку и отчётность.

Функции и особенности анализатора спектра DSA832-TG Rigol

Высокая чувствительность
Благодаря цифровой технологии промежуточной частоты (ПЧ) прибор способен фиксировать и различать даже слабые сигналы, близкие по частоте. Средний уровень собственного шума составляет до −161 дБм, что упрощает поиск гармоник и источников помех .
Широкие функциональные возможности
Анализатор может работать в нескольких режимах: стандартного спектроанализатора, анализатора ЭМИ (опция), демодулятора AM/FM (опция), а также в режиме анализа в реальном времени при установке соответствующего ПО SSC‑DSA .
Высокое разрешение и точность
В DSA800 используется ПЧ минимальная полоса разрешения (RBW) 10 Гц позволяет эффективно различать соседние сигналы одинаковой амплитуды, а типовая амплитудная погрешность не превышает ±1.5 дБ
Расширенные измерительные функции
При установке опции DSA800‑AMK прибор выполняет измерения полосы излучения, отношения С/Ш, гармонических, интермодуляционных искажений третьего порядка, а также мощности в соседних каналах .
Подготовка к испытаниям ЭМС
Опция DSA800‑EMI включает фильтр электромагнитных помех EMI (6 дБ) и квазипиковые детекторы делают предварительное тестирование/диагностику электромагнитных помех более точными, в комплекте с полным программным обеспечением и генерацией отчетов.
Интуитивный интерфейс и компактность
Цветной 8″ дисплей (WVGA 800×480) обеспечивает четкое отображение спектра и упрощает навигацию по меню. Корпус (361 × 179 × 128 мм, вес ≈ 4.25 кг) удобен для настольного или портативного применения .
Гибкость подключений и автоматизация
Поддерживаются LAN (LXI), USB Host/Device и опциональный GPIB, что позволяет интегрировать прибор в автоматизированные измерительные системы .
Программное обеспечение UltraSpectrum
Дополнительное программное обеспечение анализатора спектра серии Ultra Spectrum DSA может не только управлять анализатором спектра, но и предоставляет мощные функции отображения и анализа.
Проверка коэффициента стоячей волны напряжения с помощью источника слежения и функции VSWR (КСВН)
В моделях серии DSA800 с индексом - TG и мостом VSWR (КСВН) имеется возможность измерения коэффициента стоячей волны по напряжению.

подробнее свернуть
