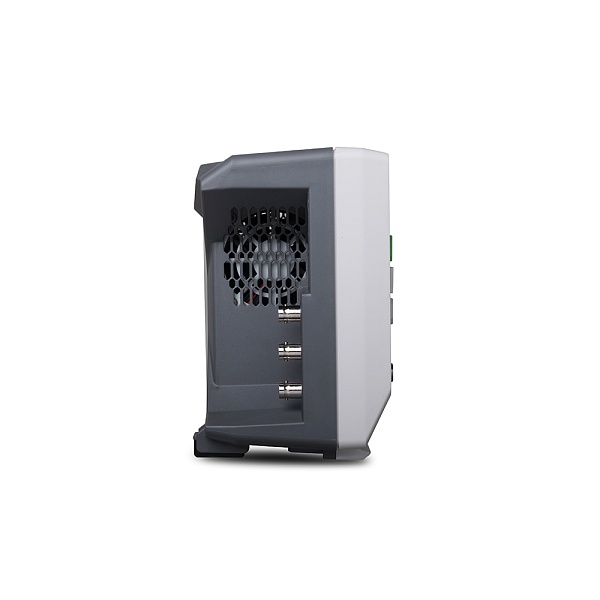

DSA875 Rigol Анализатор спектра
DSA875 — надёжный инструмент для инженерных и производственных задач в области радиочастотных измерений, сочетающий высокие метрологические характеристики, простоту эксплуатации и поддержку автоматизированных тестов
Все модели серии DSA800
- DSA815 / DSA815-TG — частотный диапазон 9 кГц – 1,5 ГГц
- DSA832 / DSA832-TG — частотный диапазон 9 кГц – 3,2 ГГц
- DSA832E / DSA832E-TG — частотный диапазон 9 кГц – 3,2 ГГц
- DSA875 / DSA875-TG — частотный диапазон 9 кГц – 7,5 ГГц
Функции и возможности
- Измерение спектра сигналов мощностью до +20 дБм.
- Высокоточный встроенный частотный счётчик с разрешением до 1 Гц.
- Работа с фильтрами EMI (опция EMI-DSA800) и детектором квазипика для предсертификационных ЭМС тестов.
- Поддержка комплекта VSWR (VSWR-DSA800) для анализа согласования антенн и линий передачи.
- Пакет программ Ultra Spectrum и S1210 поддерживает автоматическую обработку и отчётность
Особенности анализатора спектра DSA875 Rigol
-
Высокая чувствительность
Благодаря цифровой технологии промежуточной частоты (ПЧ) прибор способен фиксировать и различать даже слабые сигналы, близкие по частоте. Средний уровень собственного шума составляет до −161 дБм, что упрощает поиск гармоник и источников помех . -
Широкие функциональные возможности
Анализатор может работать в нескольких режимах: стандартного спектроанализатора, анализатора ЭМИ (опция), демодулятора AM/FM (опция), а также в режиме анализа в реальном времени при установке соответствующего ПО SSC‑DSA. -

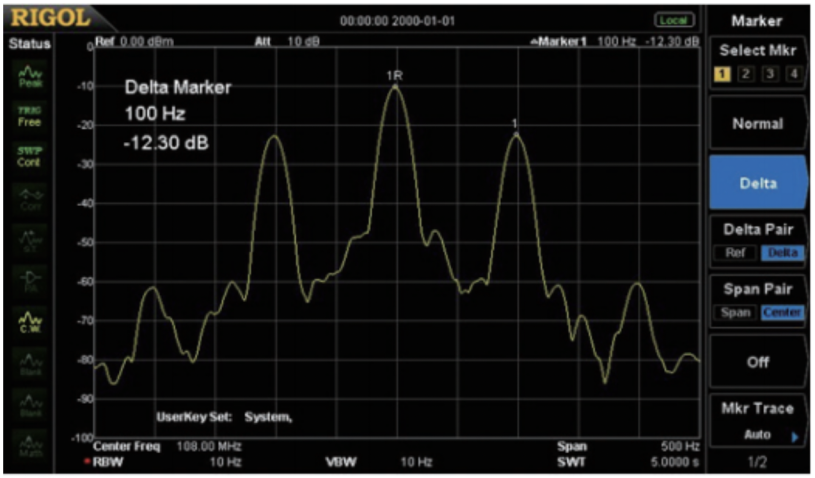

Высокое разрешение и точность
В DSA800 используется ПЧ минимальная полоса разрешения (RBW) 10 Гц позволяет эффективно различать соседние сигналы одинаковой амплитуды, а типовая амплитудная погрешность не превышает ±1.5 дБ
.png)
-
Расширенные измерительные функции
При установке опции DSA800‑AMK прибор выполняет измерения полосы излучения, отношения С/Ш, гармонических, интермодуляционных искажений третьего порядка, а также мощности в соседних каналах . - Подготовка к испытаниям ЭМС

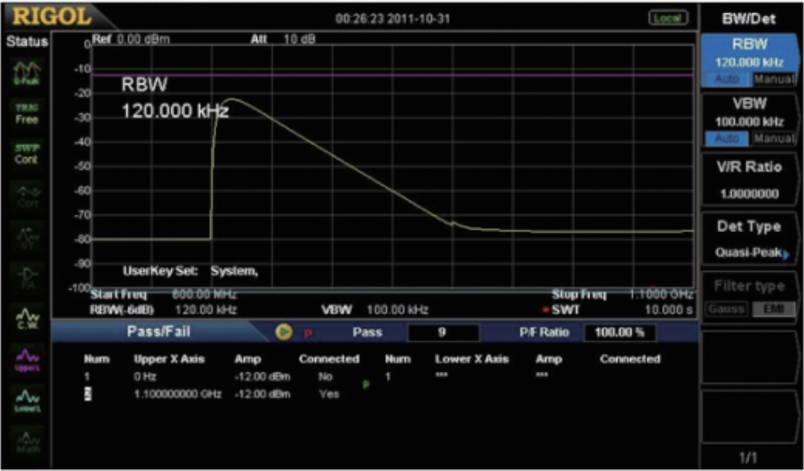

Опция DSA800‑EMI включает фильтр электромагнитных помех EMI (6 дБ) и квазипиковые детекторы делают предварительное тестирование/диагностику электромагнитных помех более точными, в комплекте с полным программным обеспечением и генерацией отчетов.
.png)
-
Интуитивный интерфейс и компактность
Цветной 8″ дисплей (WVGA 800×480) обеспечивает четкое отображение спектра и упрощает навигацию по меню. Корпус (361 × 179 × 128 мм, вес ≈ 4.25 кг) удобен для настольного или портативного применения . -
Гибкость подключений и автоматизация
Поддерживаются LAN (LXI), USB Host/Device и опциональный GPIB, что позволяет интегрировать прибор в автоматизированные измерительные системы . -
Программное обеспечение UltraSpectrum
Дополнительное программное обеспечение анализатора спектра серии Ultra Spectrum DSA может не только управлять анализатором спектра, но и предоставляет мощные функции отображения и анализа.
.jpg)
|
Название |
Номер |
|
Комплект фильтров (-6 дБ) ЭМС и квазипиковый детектор |
EMI-DSA800 |
|
Расширенные измерительные возможности |
AMK-DSA800 |
|
Измерение КСВН |
VSWR-DSA800 |
|
Программное обеспечение для анализатора спектра |
Ultra Spectrum |
|
Программное обеспечение для предварительного тестирования ЭМС |
S1210 EMI Pre-compliance Software |
|
Функция демодуляции амплитудной и частотной манипуляции |
S1220 ASK-FSK Demodulation Analysis Software |
Базовая комплектация:
- Анализатор спектра
- Кабель питания
- Краткое руководство (печатная версия)
- Гарантийный талон
- Технический паспорт (по запросу)
|
Название |
Номер |
|
Комплект кабелей и антенн |
DSA Utility Kit |
|
Комплект переходников и нагрузок |
RF Adaptor Kit |
|
Комплект переходников 50/75 Ом |
RF CATV Kit |
|
Комплект аттенюаторов |
RF Attenuator Kit |
|
30 дБ аттенюатор, 100 Вт |
ATT03301H |
|
ВЧ кабель N(male) - N(male) |
CB-NM-NM-75-L-12G |
|
ВЧ кабель N(male) - SMA(male) |
CB-NM-SMAM-75-L-12G |
|
RF демо-комплект (передатчик) |
TX1000 |
|
RF демо-комплект (приемник) |
RX1000 |
|
КСВН мост, 1 МГц - 3,2 ГГц |
VB1032 |
|
КСВН мост, 800 МГц - 4 ГГц |
VB1040 |
|
КСВН мост, 2 ГГц - 8 ГГц |
VB1080 |
|
Пробник ближнего поля |
NFP-3 |
|
Комплект для монтажа в стойку |
RM-DSA800 |
|
Мягкая сумка для переноски |
BAG-G1 |
|
USB-кабель |
CB-USBA-USBB-FF-150 |
|
Преобразователь интерфейса USB в GPIB |
USB-GPIB |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
