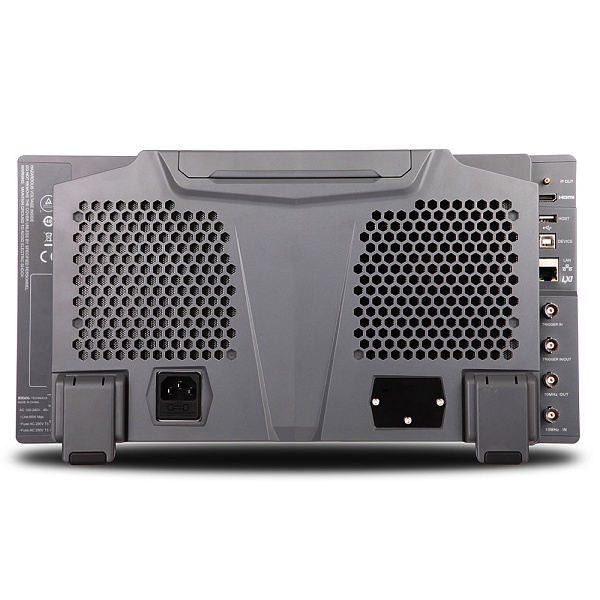

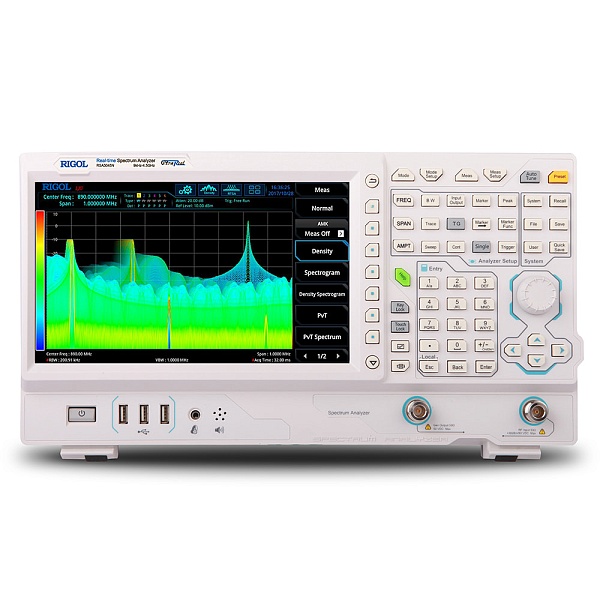

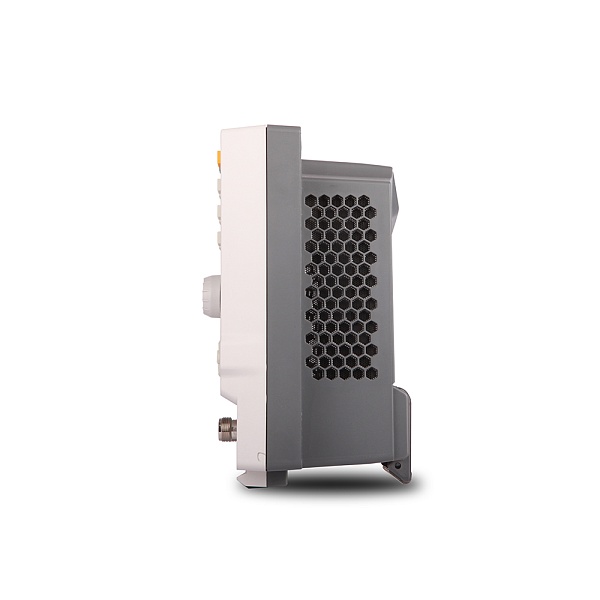

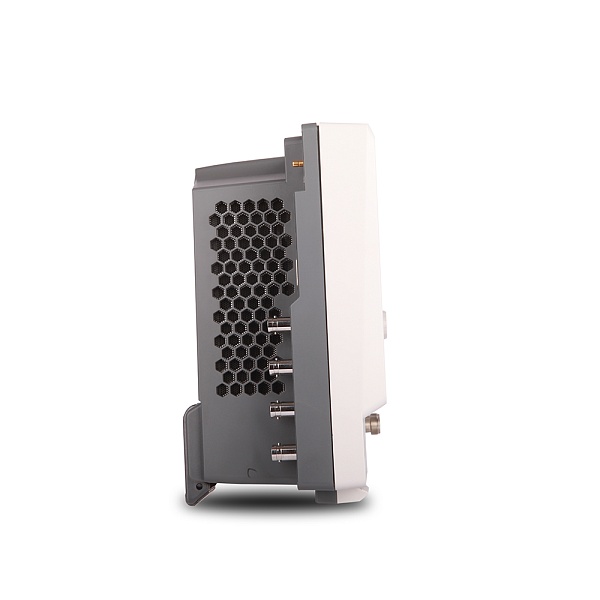

RSA3045N RIGOL Анализатор спектра реального времени

RSA3045N Rigol представляет собой современный многофункциональный анализатор спектра, сочетающий в себе лучшие черты классических анализаторов, приборов реального времени и векторных анализаторов цепей. Благодаря технологии UltraReal, прибор обеспечивает захват кратковременных сигналов, что критически важно для анализа современных систем.

Анализатор обеспечивает быстрое и удобное проведение измерений благодаря низкому уровню фазовых шумов, широкой полосе анализа и объединенному функционалу нескольких приборов, включая:

• анализатор спектра общего назначения (GPSA);
• анализатор спектра в реальном времени (RTSA);
• трекинг-генератор (TG);
• векторный анализатор цепей (VNA);
• измеритель электромагнитных помех (EMI, опция).

Серия RSA3000 включает следующие модели:

• RSA3015N – частотный диапазон от 9 кГц до 1,5 ГГц
• RSA3030/RSA3030-TG/RSA3030N — частотный диапазон от 9 кГц до 3,0 ГГц
• RSA3045/RSA3045-TG/RSA3045N — частотный диапазон от 9 кГц до 4,5 ГГц

Анализатор спектра RSA3045N широко применяется в следующих областях:

• Отладки и проектирования электронных устройств, средств связи и СВЧ-изделий
• Функционального тестирования радиокомпонентов и модулей
• Лабораторных исследований сигналов и спектральных характеристик
• Предварительных испытаний на электромагнитную совместимость (ЭМС)
• Сервисного обслуживания и ремонта радиоаппаратуры
• Анализа помех и поиска источников нежелательного излучения
• Беспроводные коммуникации (Wi-Fi, LTE, NB-IoT, Bluetooth)

Преимущества прибора

• Гарантированный захват сигналов — технология UltraReal обеспечивает 100% перехват событий длительностью от 7.45 мкс (С опцией RSA3000-B40) без пропусков​.
• Максимальный частотный диапазон в серии — покрытие от 9 кГц до 4.5 ГГц для анализа современных беспроводных систем​.
• Низкий уровень собственного шума — DANL -161 дБм (с предусилителем) позволяет выявлять даже слабые сигналы​.
• Четыре инструмента в одном — встроенные GPSA, RTSA, VNA и трекинг-генератор экономят средства и место в лаборатории​.
• Высокое разрешение по частоте — RВW от 1 Гц до 10 МГц для детального анализа спектральных характеристик​.
• Полоса анализа в реальном времени — 10 МГц (стандартно) или до 40 МГц (опция) для захвата широкополосных сигналов​.
• Низкий фазовый шум — -102 дБн/Гц @ 10 кГц обеспечивает точные измерения частоты и фазовых характеристик​.
• Встроенный VNA без внешних компонентов — прямые измерения S11, S21 и DTF без дополнительного оборудования​.
• Компактный и мобильный дизайн — всего 410×224×135 мм и 4.95 кг позволяют использовать в полевых условиях​.
• 7 режимов спектральной визуализации — Normal, Density, Spectrogram, Power vs Time и другие для комплексного анализа​.
• 10.1 дюймовый емкостной сенсорный дисплей — обеспечивает четкое и детализированное отображение спектра, удобное управление жестами и комфортную работу даже с мелкими элементами интерфейса.

Гибридная архитектура Ultra-Real

Основное преимущество RSA3045N заключается в объединении двух полностью функциональных анализаторов спектра:

1. Развертывающийся анализатор спектра (GPSA) – обеспечивает традиционный свип-анализ с разрешением по частоте до 1 Гц (опция).
2. Анализатор спектра реального времени (RTSA) – захватывает сигналы безостановочно в полосе до 40 МГц с гарантированным временем перехвата 7,45 микросекунды (С опцией RSA3000-B40). Любой сигнал, находящийся в анализируемой полосе дольше 7,45 микросекунды, будет захвачен и корректно измерен.

Низкий уровень собственного шума

Типичный средний уровень собственного шума (DANL) составляет от -138 до -141 дБм без предусилителя в диапазоне 20 МГц – 2,7 ГГц. При включении опционального предусилителя этот показатель улучшается до от -158 до -161 дБм, позволяя детектировать слабые сигналы, гармоники и источники помех.

Низкий фазовый шум

Значение фазового шума составляет -102 дБн/Гц при смещении 10 кГц (типично), что обеспечивает точные измерения характеристик шума испытываемых устройств.

Встроенный трекинг-генератор

Трекинг-генератор частоты встроен непосредственно в прибор и работает синхронно с анализатором спектра. Его основные характеристики:

• Частотный диапазон: 100 кГц – 4,5 ГГц
• Выходная мощность: от -40 дБм до 0 дБм
• Разрешение выходной мощности: 1 дБ

Частотная маска триггера (FMT)

Режим захвата, позволяющий программировать шаблон в двумерной плоскости частота-амплитуда:

• Захват сигналов, входящих внутрь заданной области
• Захват сигналов, выходящих за пределы заданной области
• Захват переходов между состояниями (вход-выход или выход-вход)
• Программируемое разрешение триггера: ± 0,5 дБ

Эта возможность особенно полезна для обнаружения нарушений в норме работы, скачкообразных передач по частоте, появления помех и других аномалий.

Режим предварительного тестирования ЭМС (EMI)

С опцией RSA3000-EMI анализатор поддерживает:

• Полосы разрешения, соответствующие стандартам CISPR 16-1-1: 200 Гц, 9 кГц, 120 кГц, 1 МГц
• Детекторы: положительный пик, отрицательный пик, среднее значение, квазипик, CISPR-среднее, RMS-среднее
• Автоматическое предельное тестирование
• Сканирование в один шаг и полосное сканирование
• Возможность одновременной работы нескольких детекторов
• Генерация отчетов о результатах тестирования

Режим VNA (Vector Network Analyzer)

Встроенная функция векторного анализа для измерения:

• Отражение (S11) – импеданс, коэффициент отражения
• Передача (S21) – затухание, усиление
• Расстояние до неисправности (DTF) – локализация разрывов кабелей

Параметры VNA:

• Диапазон: 10 МГц – 4,5 ГГц
• Полоса измерения: 1 кГц – 10 МГц
• Точки данных: 101-10001 (по умолчанию 201)
• Мощность выхода: -10 дБм
• Динамический диапазон (S21): ~80 дБ
