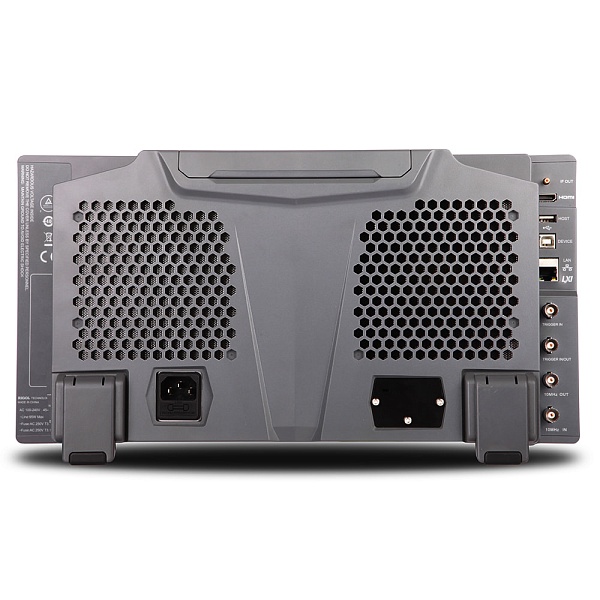

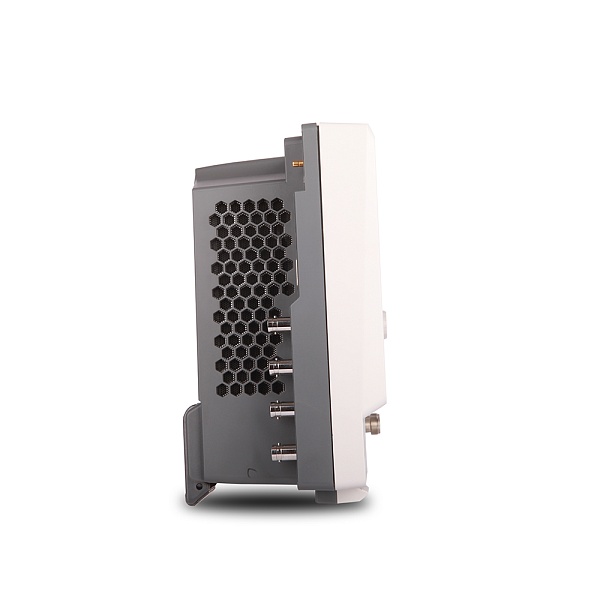

RSA3045-TG RIGOL Анализатор спектра реального времени

RSA3045-TG – это высокопроизводительный анализатор спектра реального времени, работающий на основе инновационной технологии Ultra-Real. Прибор предназначен для комплексного анализа РЧ сигналов и включает встроенный трекинг-генератор, что делает его универсальным инструментом для измерения и отладки ВЧ оборудования.

826 769 руб.

RSA3045-TG Rigol представляет собой современный многофункциональный анализатор спектра, сочетающий в себе лучшие черты классических анализаторов и приборов реального времени. Благодаря технологии UltraReal, прибор обеспечивает захват кратковременных сигналов, что критически важно для анализа современных систем.

Анализатор обеспечивает быстрое и удобное проведение измерений благодаря низкому уровню фазовых шумов, широкой полосе анализа и объединенному функционалу нескольких приборов, включая:

анализатор спектра общего назначения (GPSA);
анализатор спектра в реальном времени (RTSA);
трекинг-генератор (TG);
измеритель электромагнитных помех (EMI, опция).

Серия RSA3000 включает следующие модели:

RSA3015N – частотный диапазон от 9 кГц до 1,5 ГГц
RSA3030/RSA3030-TG/RSA3030N — частотный диапазон от 9 кГц до 3,0 ГГц
RSA3045/RSA3045-TG/RSA3045N — частотный диапазон от 9 кГц до 4,5 ГГц

Анализатор спектра RSA3045-TG широко применяется в следующих областях:

Отладки и проектирования электронных устройств, средств связи и СВЧ-изделий
Функционального тестирования радиокомпонентов и модулей
Лабораторных исследований сигналов и спектральных характеристик
Предварительных испытаний на электромагнитную совместимость (ЭМС)
Сервисного обслуживания и ремонта радиоаппаратуры
Анализа помех и поиска источников нежелательного излучения
Беспроводные коммуникации (Wi-Fi, LTE, NB-IoT, Bluetooth)

Преимущества прибора

Гарантированный захват сигналов — технология UltraReal обеспечивает 100% перехват событий длительностью от 7.45 мкс (С опцией RSA3000-B40) без пропусков.
Максимальный частотный диапазон в серии — покрытие от 9 кГц до 4.5 ГГц для анализа современных беспроводных систем.
Низкий уровень собственного шума — DANL -161 дБм (с предусилителем) позволяет выявлять даже слабые сигналы.
Три инструмента в одном — встроенные GPSA, RTSA и трекинг-генератор экономят средства и место в лаборатории.
Высокое разрешение по частоте — RВW от 1 Гц до 10 МГц для детального анализа спектральных характеристик.
Полоса анализа в реальном времени — 10 МГц (стандартно) или до 40 МГц (опция) для захвата широкополосных сигналов.
Низкий фазовый шум — -102 дБн/Гц @ 10 кГц обеспечивает точные измерения частоты и фазовых характеристик.
Компактный и мобильный дизайн — всего 410×224×135 мм и 4.95 кг позволяют использовать в полевых условиях.

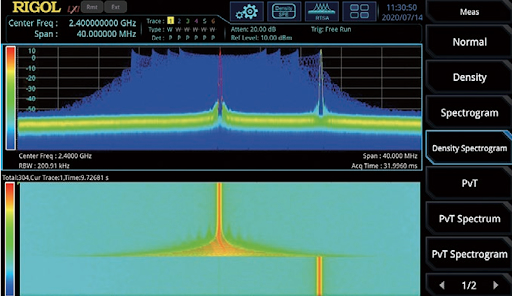

7 режимов спектральной визуализации — Normal, Density, Spectrogram, Power vs Time и другие для комплексного анализа.
10.1 дюймовый емкостной сенсорный дисплей — обеспечивает четкое и детализированное отображение спектра, удобное управление жестами и комфортную работу даже с мелкими элементами интерфейса.

Гибридная архитектура Ultra-Real

Основное преимущество RSA3045-TG заключается в объединении двух полностью функциональных анализаторов спектра:

Развертывающийся анализатор спектра (GPSA) – обеспечивает традиционный свип-анализ с разрешением по частоте до 1 Гц (опция).
Анализатор спектра реального времени (RTSA) – захватывает сигналы безостановочно в полосе до 40 МГц с гарантированным временем перехвата 7,45 микросекунды (С опцией RSA3000-B40). Любой сигнал, находящийся в анализируемой полосе дольше 7,45 микросекунды, будет захвачен и корректно измерен.

Низкий уровень собственного шума

Типичный средний уровень собственного шума (DANL) составляет от -138 до -141 дБм без предусилителя в диапазоне 20 МГц – 2,7 ГГц. При включении опционального предусилителя этот показатель улучшается до от -158 до -161 дБм, позволяя детектировать слабые сигналы, гармоники и источники помех.

Низкий фазовый шум

Значение фазового шума составляет -102 дБн/Гц при смещении 10 кГц (типично), что свидетельствует о высокой спектральной чистоте анализатора и обеспечивает точные измерения характеристик шума испытываемых устройств.

Встроенный трекинг-генератор

Трекинг-генератор частоты встроен непосредственно в прибор и работает синхронно с анализатором спектра. Его основные характеристики:

Частотный диапазон: 100 кГц – 4,5 ГГц
Выходная мощность: от -40 дБм до 0 дБм
Разрешение выходной мощности: 1 дБ

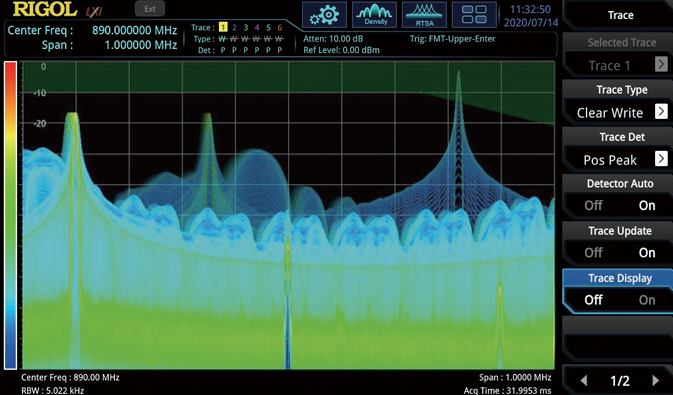

Частотная маска триггера (FMT)

Уникальный режим захвата, позволяющий программировать шаблон в двумерной плоскости частота-амплитуда:

Захват сигналов, входящих внутрь заданной области
Захват сигналов, выходящих за пределы заданной области
Захват переходов между состояниями (вход-выход или выход-вход)
Программируемое разрешение триггера: ± 0,5 дБ

Эта возможность особенно полезна для обнаружения нарушений в норме работы, скачкообразных передач по частоте, появления помех и других аномалий.

Режим предварительного тестирования ЭМС (EMI)

С опцией RSA3000-EMI анализатор поддерживает:

Полосы разрешения, соответствующие стандартам CISPR 16-1-1: 200 Гц, 9 кГц, 120 кГц, 1 МГц
Детекторы: положительный пик, отрицательный пик, среднее значение, квазипик, CISPR-среднее, RMS-среднее
Автоматическое предельное тестирование
Сканирование в один шаг и полосное сканирование
Возможность одновременной работы нескольких детекторов
Генерация отчетов о результатах тестирования

Показать большеменьше
