RSA5000 Rigol Анализатор спектра

Частотный диапазон от 9 кГц до 6,5 ГГц. Анализатор спектра с функцией RTSA, программным приложением векторного анализа сигналов (VSA) и программным приложением для измерения электромагнитных помех (EMI). Также доступна модель со встроенным следящим генератором TG.
Rigol
Госреестр
Под заказ

Анализатор спектра Ригол

серии RSA5000 с функцией RTSA, программным приложением векторного анализа сигналов (VSA) и программным приложением для измерения электромагнитных помех (EMI). Также доступна модель со встроенным следящим генератором TG. Модели RSA5000N позволяют проводить измерения S11,S21. Частотный диапазон составляет от 9 кГц до 6,5 ГГц.

Внесен в Госреестр, номер 88167-23 (действует до 06.02.2028).

Функции и особенности анализатора спектра RSA5000 Rigol

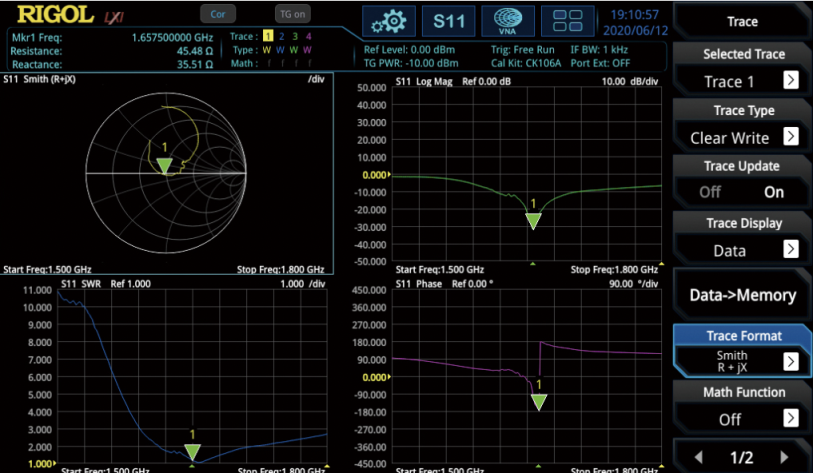

Режим векторного анализа цепей


Наличие встроенного следящего генератора и КСВН-моста позволяет применять анализаторы серии RSA5000 в качестве векторных анализаторов цепей. В режиме VNA могут проводиться измерения таких параметров как: коэффициент отражения (S11), коэффициент передачи (S21), расстояние до неоднородности (DTF).

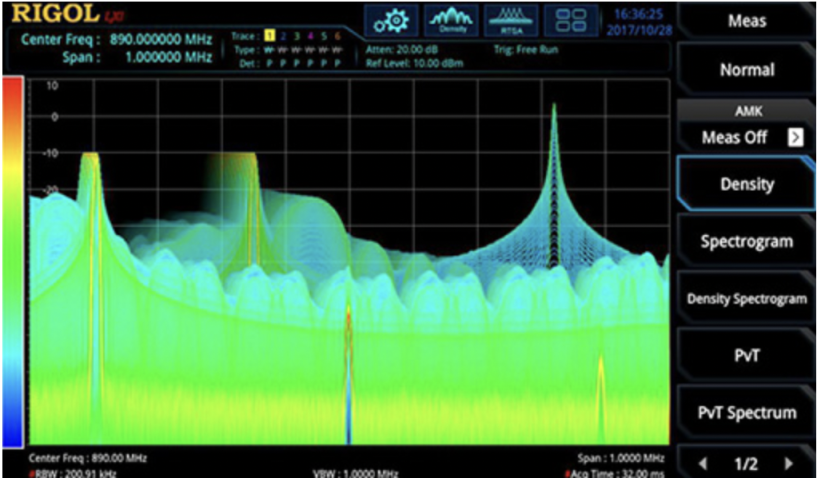

Непрерывная регистрация данных сигнала посредством технологии Ultra Real


Полоса обзора в режиме анализа спектра реального времени составляет 40 МГц . Минимальная длительность для гарантированного захвата сигналов 100% POI - 7,45 мкс.

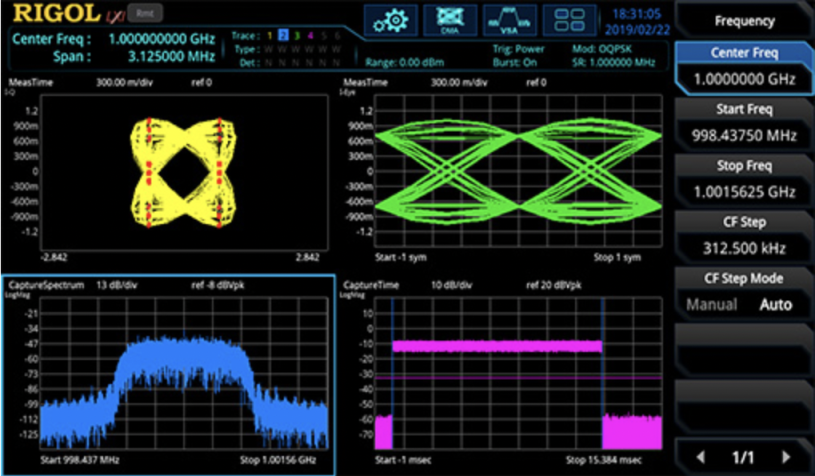

Оценка качества разрабатываемого устройства


Функция векторного анализа сигналов VSA поддерживает различные форматы цифровой модуляции, такие как QAM, PSK, MSK, ASK, FSK и т.д. Опция включает в себя комплексный анализ сложных сигналов и их демодуляцию.

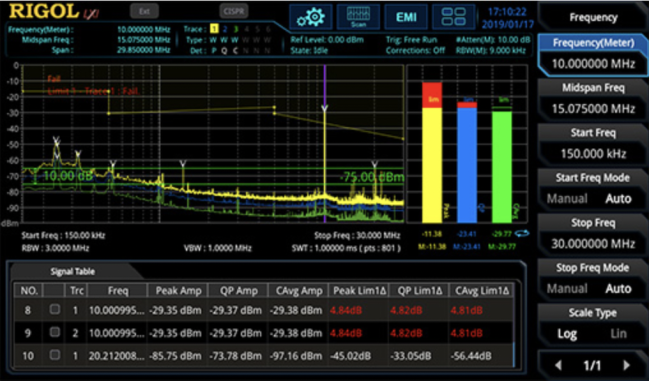

Опция EMI


Приложение для измерения электромагнитных помех RSA5000-EMI для анализаторов спектра реального времени серии RSA5000 представляет собой комплексное решение для обеспечения предварительного тестирования на соответствия требованиям электромагнитных помех.

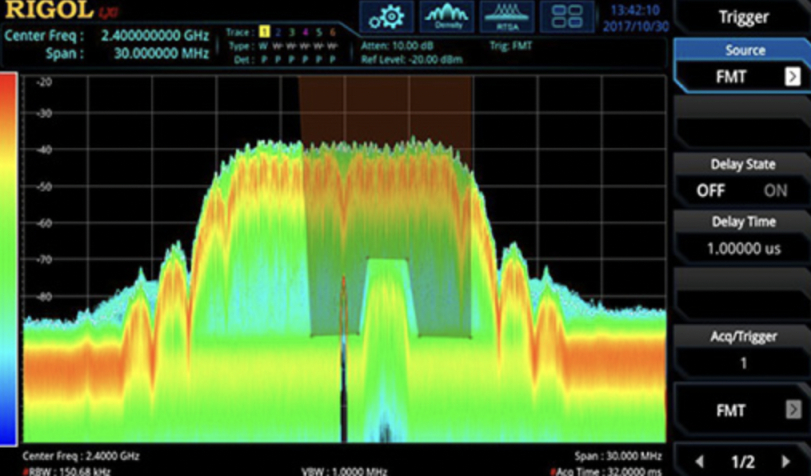

Запуск по частотной маске (FMT)


Запуск по частотной маске в режиме RTSA позволит осуществить захват кратковременных, редких событий для их дальнейшего анализа.

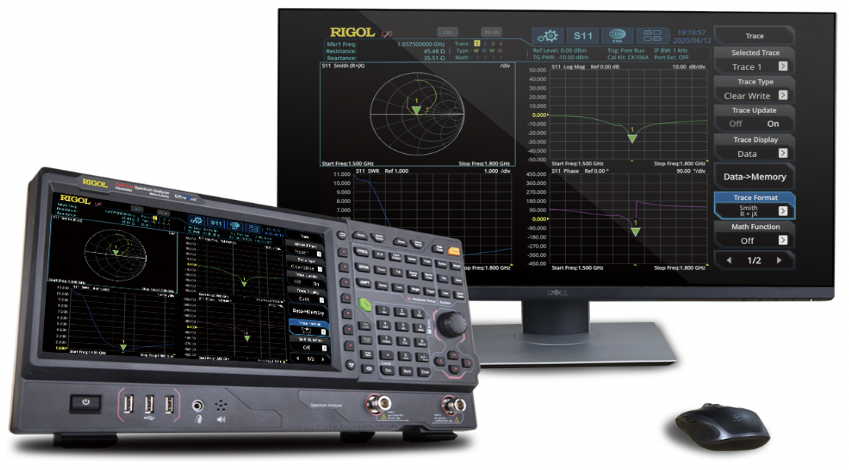

Несколько интерфейсов для улучшения подключения инструментов


Устройство можно подключить к дисплею/монитору большего размера через интерфейс HDMI для улучшения отображаемых эффектов. Функция веб-контроля позволяет вам напрямую управлять устройством, получая доступ к его IP-адресу, что повышает удобство удаленного управления.

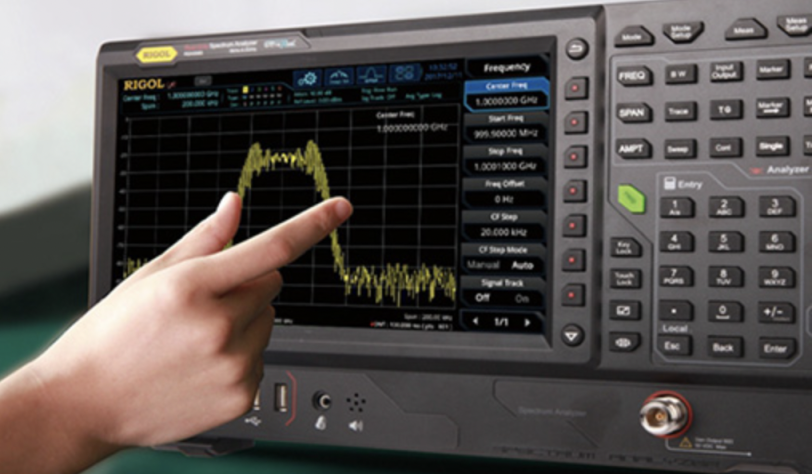

Быстрое выполнение различных настроек с помощью сенсорного дисплея


Анализаторы спектра реального времени серии RSA5000 обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей.

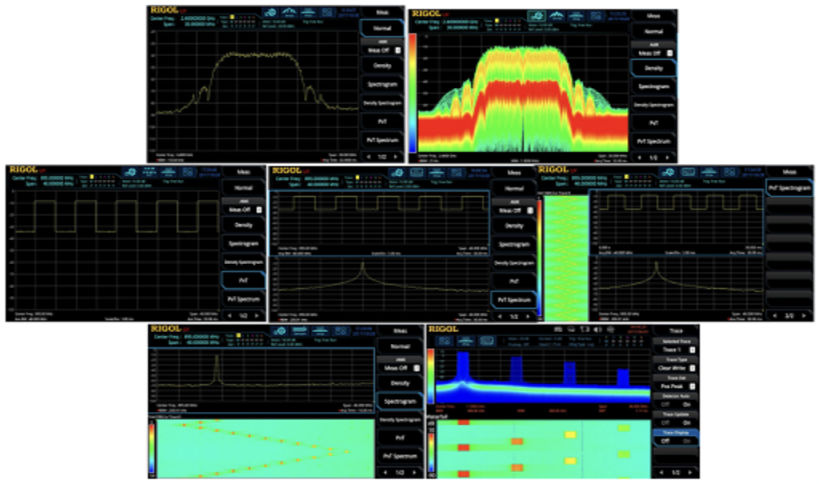

7 режимов отображения cигнала в режиме RTSA


Для удобства анализа и обработки полученной информации анализаторы спектра имеют семь режимов визуализации в режиме реального времени.

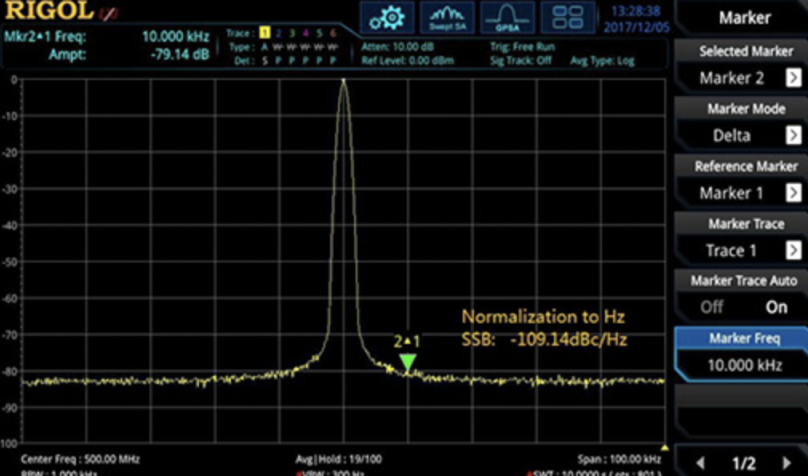

Отличный показатель фазового шума


Уровень однополосного фазового шума составляет -108 дБн / Гц на центральной частоте 500 МГц при отстройке от несущей 100 кГц.
Показать большеменьше
Характеристика Значение
