RSA5032-TG RIGOL Анализатор спектра реального времени

RSA5032-TG – это высокопроизводительный анализатор спектра реального времени, работающий на основе инновационной технологии Ultra-Real с частотным диапазоном до 6,5 ГГц. Прибор предназначен для комплексного анализа РЧ сигналов и включает встроенный трекинг-генератор, а также поддерживает опциональные приложения EMI для тестирования электромагнитной совместимости и VSA для анализа модулированных сигналов.

Госреестр

1 007 990 руб.

RSA5032-TG Rigol представляет собой современный многофункциональный анализатор спектра, сочетающий в себе лучшие черты классических анализаторов, приборов реального времени и векторных анализаторов цепей с расширенным диапазоном до 3,2 ГГц.

Анализатор обеспечивает быстрое и удобное проведение измерений благодаря низкому уровню фазовых шумов, полосе анализа до 3,2 ГГц и объединенному функционалу нескольких приборов, включая:

анализатор спектра общего назначения (GPSA)
анализатор спектра в реальном времени (RTSA) с полосой до 40 МГц
трекинг-генератор (TG) в диапазоне 100 кГц – 3,2 ГГц
измеритель электромагнитных помех (EMI, опция)
анализатор модулированных сигналов (VSA, опция)

Серия RSA5000 включает следующие модели:

RSA5032/RSA5032-TG/RSA5032N — частотный диапазон от 9 кГц до 3,2 ГГц
RSA5065/RSA5065-TG/RSA5065N — частотный диапазон от 9 кГц до 6,5 ГГц

Анализатор спектра RSA5032-TG широко применяется в следующих областях:

Отладки и проектирования электронных устройств, систем радиосвязи и СВЧ-изделий
Функционального тестирования радиокомпонентов и модулей с использованием встроенного трекинг-генератора для синхронного анализа АЧХ
Лабораторных исследований сигналов и спектральных характеристик с гарантированным захватом кратковременных событий благодаря технологии UltraReal
Предварительных испытаний на электромагнитную совместимость (ЭМС) с применением опции EMI и стандартных детекторов CISPR 16-1-1
Анализа помех и поиска источников нежелательного излучения в реальном времени с полосой захвата до 40 МГц
Анализа модулированных сигналов беспроводных систем связи (GSM, LTE, Bluetooth и д.р.) с использованием опции VSA

Преимущества прибора

Гарантированный захват сигналов — технология UltraReal обеспечивает 100% перехват событий длительностью от 7.45 мкс без пропусков.
Исключительно низкий уровень собственного шума — DANL менее –165 дБм (с предусилителем) позволяет выявлять даже слабые сигналы на фоне помех.
Несколько инструментов в одном — встроенные GPSA, RTSA, трекинг-генератор и поддержка EMI/VSA экономят средства и место в лаборатории.
Высокое разрешение по частоте — RBW от 1 Гц до 10 МГц для детального анализа спектральных характеристик и выявления узкополосных компонентов.
Полоса анализа в реальном времени — 25 МГц (стандартно) или до 40 МГц (опция) для захвата и анализа широкополосных и переходных сигналов.
Низкий фазовый шум — менее –108 дБн/Гц @ 10 кГц обеспечивает точные измерения частоты и фазовых характеристик сигналов.
Компактный и мобильный дизайн — всего 410×224×135 мм и 4.95 кг позволяют использовать прибор в полевых условиях и лабораториях с ограниченным пространством.
Несколько спектральной визуализации — Normal, Density, Spectrogram, Power vs Time и другие для комплексного многоаспектного анализа.
Встроенный трекинг-генератор 100 кГц – 3,2 ГГц — синхронное сканирование фильтров, антенн и усилителей без внешних генераторов и коммутирующего оборудования.
10.1 дюймовый емкостной сенсорный дисплей — обеспечивает четкое отображение спектра с разрешением 1024×600, удобное управление жестами и интуитивный интерфейс.

Гибридная архитектура Ultra-Real

Основное преимущество RSA5032-TG заключается в объединении двух полностью функциональных анализаторов спектра:

Анализатор спектра общего назначения (GPSA) – обеспечивает традиционный свип-анализ с разрешением по частоте от 1 Гц до 10 МГц.
Анализатор спектра реального времени (RTSA) – захватывает сигналы безостановочно в полосе 25 МГц (стандартно) или до 40 МГц (опция RSA5000-B40) с гарантированным временем перехвата 7,45 микросекунды. Любой сигнал, находящийся в анализируемой полосе дольше 7,45 микросекунды, будет захвачен и корректно измерен благодаря технологии Ultra-Real без промежутков в цифровом потоке данных.

Низкий уровень собственного шума

Типичный средний уровень собственного шума (DANL) составляет менее –145 дБм без предусилителя. При включении опционального предусилителя этот показатель улучшается до менее –165 дБм, позволяя детектировать слабые сигналы, гармоники и источники помех, которые остаются невидимыми для приборов с высоким уровнем шума.

Низкий фазовый шум

Значение фазового шума составляет менее –108 дБн/Гц при отстройке 10 кГц (типично), что свидетельствует о высокой спектральной чистоте анализатора и обеспечивает точные измерения характеристик шума испытываемых устройств.

Встроенный трекинг-генератор

Трекинг-генератор встроен непосредственно в прибор и работает синхронно с анализатором спектра. Его основные характеристики:

Частотный диапазон: 100 кГц – 3,2 ГГц (полностью соответствует диапазону анализатора)
Выходная мощность: от –40 дБм до 0 дБм
Разрешение выходной мощности: 1 дБ

Позволяет проводить синхронное сканирование фильтров, антенн, усилителей и других РЧ-компонентов при частотах вплоть до 3,2 ГГц без подключения внешних генераторов.

Частотная маска триггера (FMT)

Уникальный режим захвата, позволяющий программировать шаблон в двумерной плоскости частота-амплитуда:

Захват сигналов, входящих внутрь заданной области (вход события)
Захват сигналов, выходящих за пределы заданной области (выход события)
Захват переходов между состояниями (вход-выход или выход-вход)
Программируемое разрешение триггера: ± 0,5 дБ по амплитуде

Эта возможность особенно полезна для обнаружения нарушений норм работы, скачкообразных передач по частоте, появления помех, редких переходных процессов и других аномалий, которые невозможно зафиксировать с помощью традиционных триггеров.

Режим EMI (опция RSA5000-EMI)

С опцией измеритель электромагнитных помех поддерживает:

Полосы разрешения CISPR 16-1-1: 200 Гц, 9 кГц, 120 кГц, 1 МГц для различных диапазонов частот
Детекторы: положительный пик, отрицательный пик, среднее значение, квазипик, CISPR-среднее, RMS-среднее
Режимы сканирования: одношаговое полное сканирование и полосное сканирование по частотам
Отчетность: автоматическая генерация отчетов о результатах тестирования с прохождением/отказом
Перекрытие детекторов: возможность одновременного анализа данными всеми детекторами

Режим EMI позволяет выполнять предварительные испытания на электромагнитную совместимость в соответствии с международными стандартами, не требуя специализированной аппаратуры.

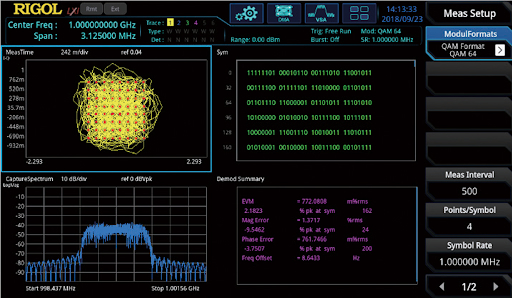

Режим VSA (опция RSA5000-VSA)

Анализатор модулированных сигналов поддерживает:

Форматы модуляции: QAM, PSK, MSK, FSK, ASK с автоматической идентификацией
Стандарты связи: GSM, WCDMA, NADC, Bluetooth, WLAN, ZigBee, TETRA, DECT, APCO-25
Анализ качества сигнала: оценка линейности усилителей, искажений и других характеристик современных модулированных сигналов

Режим VSA необходим при разработке и тестировании устройств сотовой связи, Wi-Fi и других стандартов беспроводной передачи данных.

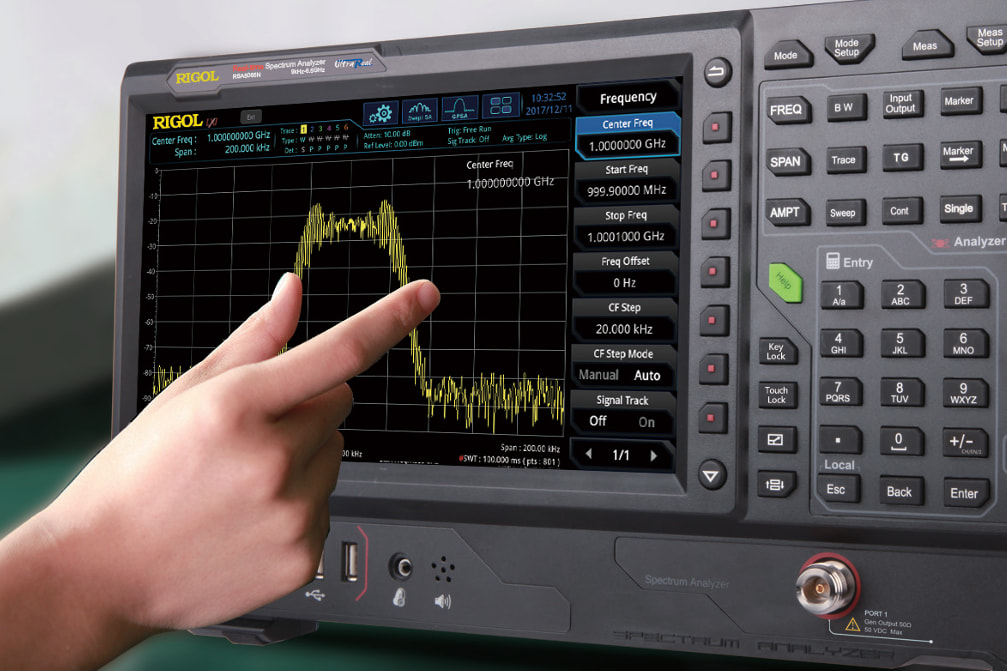

Интерфейс с емкостным сенсорным дисплеем

10.1-дюймовый емкостной сенсорный экран с разрешением 1024×600 пикселей поддерживает полный набор жестов управления

Традиционная панель управления с кнопками и ручкой-кодировщиком сохранена для быстрого доступа к основным функциям (частота, span, уровень), обеспечивая оптимальный баланс между современным интерфейсом и привычным управлением.

Поддержка клавиатуры и мыши через USB позволяет использовать традиционные периферийные устройства при подготовке отчетов и анализе данных.

Внесен в Госреестр, номер 88167-23, действует до 06.02.2028.
