ATAD7100 - Bluetooth тестер
Содержание
Обзор продукта
ATAD7100 предназначен главным образом для сигнального тестирования Bluetooth-терминалов и содержит полный набор протоколов Bluetooth. Прибор позволяет тестировать характеристики беспроводной связи смартфонов, компьютеров, интеллектуальных акустических систем, TWS-наушников и других изделий с Bluetooth-модулями.
ATAD7100 поддерживает RF-тестирование BR / EDR / LE и применяется при разработке, производстве и сертификации Bluetooth-терминалов. Также поддерживается тестирование на уровне протоколов Bluetooth.

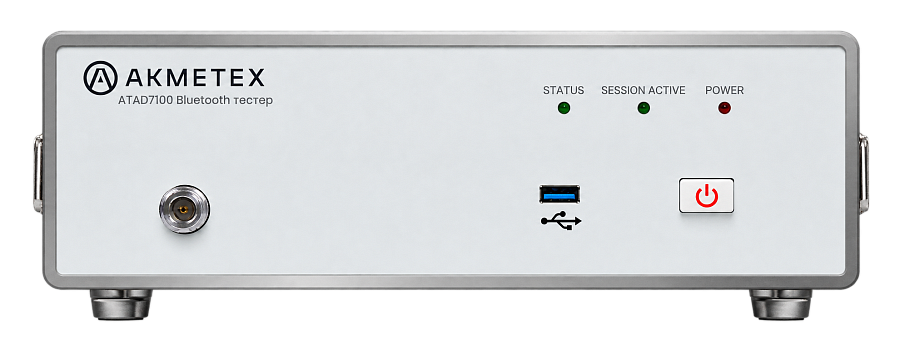

ATAD7100.
Bluetooth тестер.Основные возможности
Системная конфигурация
| Параметр | Диапазон / значение |
|---|---|
| Стандарты | BR / EDR / BLE (4.2 / 5.0 / 5.1 / 5.2) |
| Интерфейс EUT | USB, 2wire |
| USB | 2 |
| LAN | 1 |
| Входное напряжение и частота | 100–240 В AC, 50/60 Гц |
| Габариты | 425 мм (Ш) × 350 мм (Г) × 100 мм (В) |
RF-передатчик
| Параметр | Значение |
|---|---|
| Диапазон частот | 2402–2480 МГц |
| Разрешение по частоте | 300 Гц |
| Диапазон выходной мощности | −15 dBm … −95 dBm |
| Разрешение по мощности | 0,1 dB |
| Точность мощности | ±0,5 dB |
| GFSK Modulation | 0,25–0,50 |
| π/4 DQPSK Modulation | |
| 8 DPSK Modulation |
RF-приёмник
| Параметр | Значение |
|---|---|
| Диапазон частот | 2402–2480 МГц |
| Разрешение по частоте | 300 Гц |
| Диапазон входной мощности | 15 dBm … −40 dBm |
| Разрешение по мощности | 0,1 dB |
| Точность мощности | ±0,5 dB |
| Диапазон ослабления | 0–90 dB, шаг 0,25 dB |
| GFSK Modulation | 0,25–0,50 |
Характеристики AKMETEX ATAD7100 Bluetooth тестер — сигнальная тестовая система для RF- и протокольного тестирования
Документация AKMETEX ATAD7100 Bluetooth тестер — сигнальная тестовая система для RF- и протокольного тестирования
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
