Анализатор оптической модуляции Keysight N4391B

Технические характеристики и возможности анализатора N4391B

Основные параметры системы

Полоса пропускания:

• Доступные опции: 110, 100, 80 ГГц и 70, 59, 50, 40 ГГц

• Разрешение АЦП: 10 бит для всех конфигураций

• Уровень собственных шумов: менее 1,6% среднеквадратичного значения EVM

• Относительный временной сдвиг: менее ±0,5 пс

• Рабочий спектральный диапазон: 1528–1630 нм

• Погрешность измерения длины волны: ±2,5 пм

• Точность измерения входной мощности: ±0,5 дБ

Программное обеспечение

Встроенные приложения:

• Тестирование встроенных когерентных приёмников (ICR) с возможностью калибровки

• Анализ передающих и приёмных когерентных устройств

• Проверка характеристик и повторная калибровка

Общая информация

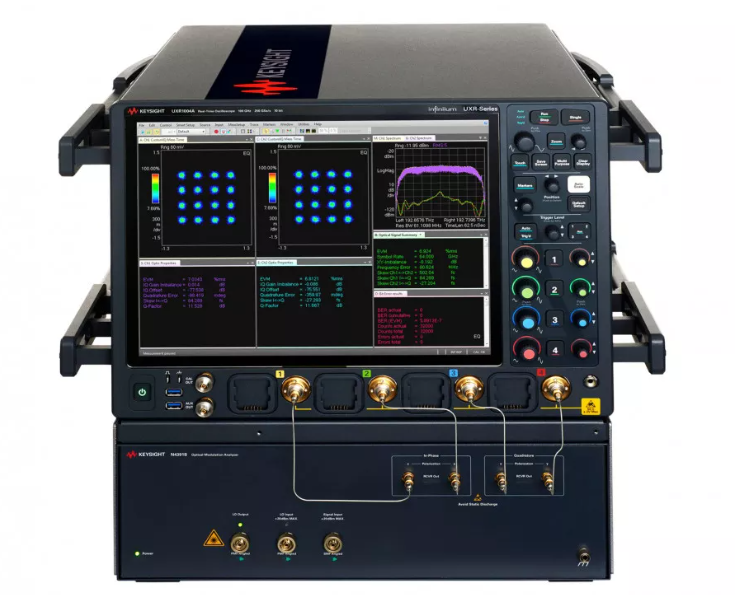

N4391B представляет собой новое поколение анализаторов оптической модуляции на базе осциллографов серии UXR. Прибор доступен в двух конфигурациях полосы пропускания: 40–70 ГГц и 80–110 ГГц. Это компактное решение сочетает в себе:

• Минимальные уровни собственных шумов

• Проверенную архитектуру

• Гибкое ПО векторного анализа сигналов

Области применения

Современные требования:

• Поддержка символьных скоростей до 64 Гбод и выше

• Работа с форматами модуляции высокого порядка

• Тестирование устройств 600 Гбит/с, 1,2 Тбит/с и более

Конфигурации и возможности

Базовые опции:

• Оптический приёмник 70 ГГц (опция 007)

• Оптический приёмник 110 ГГц (опция 011)

• Возможность программного расширения полосы

Функционал:

• Встроенный измеритель мощности

• Гетеродин с выходом сигнала

• Вход для внешнего гетеродина

Тестирование ICR-модулей

Измеряемые параметры:

• Амплитудно-частотная характеристика (АЧХ)

• Фазовый сдвиг между каналами I/Q и поляризациями X/Y

• Квадратурная ошибка

• Разбаланс усиления

• Собственный EVM

• Подавление зеркального канала

Тестирование когерентных устройств

Возможности:

• Единый интерфейс управления всеми приборами

• Измерение АЧХ и ФЧХ

• Анализ фазовых характеристик

• Тестирование передающих и приёмных устройств

• Калибровка длины волны и мощности

Технические спецификации

Ключевые параметры:

• Частота дискретизации: 256 Гвыб/с

• Максимальная длина записи: 2 Гвыб

• Чувствительность: 20 дБм

• Подавление зеркальной частоты: более 35 дБ

• Максимальный входной уровень: +14 дБм

Опции N4391B
Оптические компоненты:

• N4391B-007 — приёмник анализатора оптической модуляции с полосой 70 ГГц, включает лицензию ПО
• N4391B-011 — приёмник анализатора оптической модуляции с полосой 110 ГГц, включает лицензию ПО

Осциллографы серии Infiniium:

• N4391B-040 — 40 ГГц, 256 Гвыб/с, 4 канала, 200 Мвыб/канал, разъём 1,85 мм
• N4391B-050 — 50 ГГц, 256 Гвыб/с, 4 канала, 200 Мвыб/канал, разъём 1,85 мм
• N4391B-059 — 59 ГГц, 256 Гвыб/с, 4 канала, 200 Мвыб/канал, разъём 1,85 мм
• N4391B-070 — 70 ГГц, 256 Гвыб/с, 4 канала, 200 Мвыб/канал, разъём 1,85 мм
• N4391B-080 — 80 ГГц, 256 Гвыб/с, 4 канала, 200 Мвыб/канал, разъём 1,00 мм
• N4391B-100 — 100 ГГц, 256 Гвыб/с, 4 канала, 200 Мвыб/канал, разъём 1,00 мм
• N4391B-110 — 110 ГГц, 256 Гвыб/с, 4 канала, 200 Мвыб/канал, разъём 1,00 мм

Программное обеспечение:

• 89601B-200 — базовый векторный анализ сигналов с возможностью подключения к аппаратным платформам (переносимая лицензия)
• 89601B-AYA — анализ векторной модуляции (переносимая лицензия)
• 89601B-BHF — анализ пользовательской OFDM-модуляции
• 89601B-BHK — анализ пользовательской IQ-модуляции

Опции для апгрейда существующего оборудования
Обновления системы:

• N4391B-UG1 — апгрейд с N4391A-110 до конфигурации N4391B-007, включает обновление ПО анализа оптической модуляции
• N4391B-UG2 — апгрейд для анализатора N4
