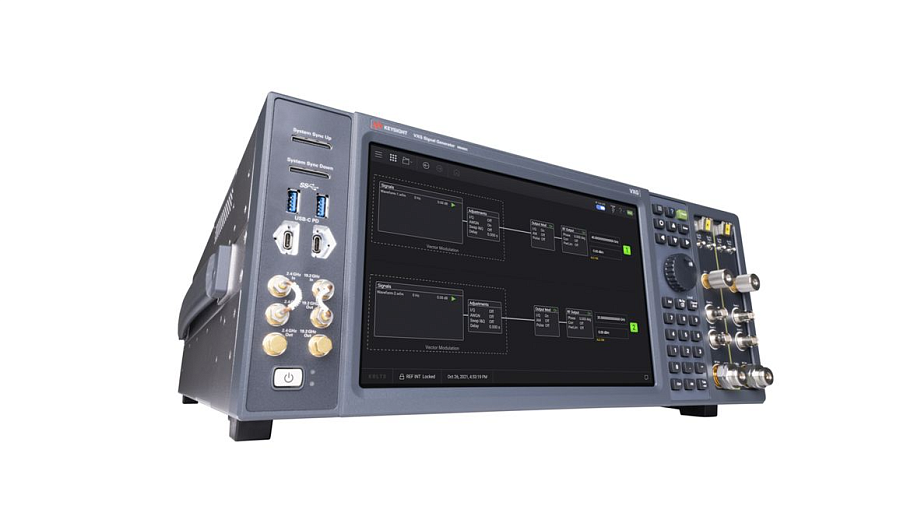

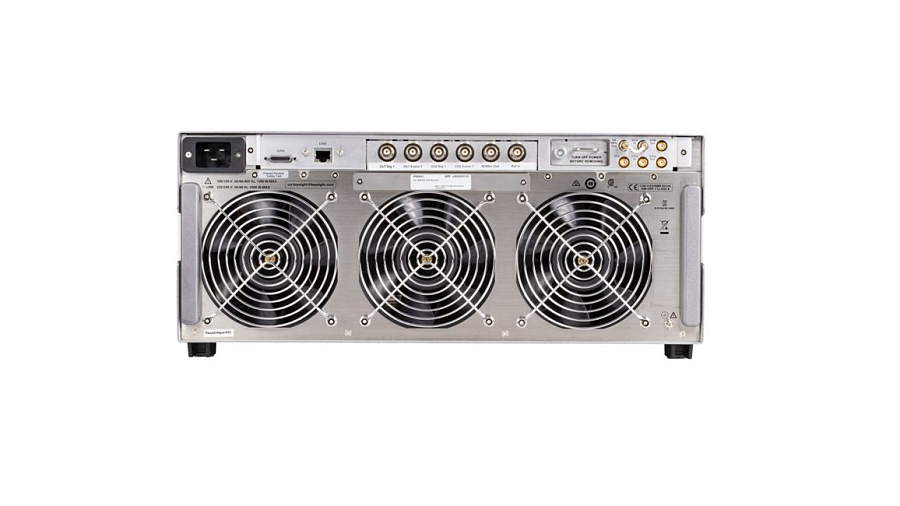

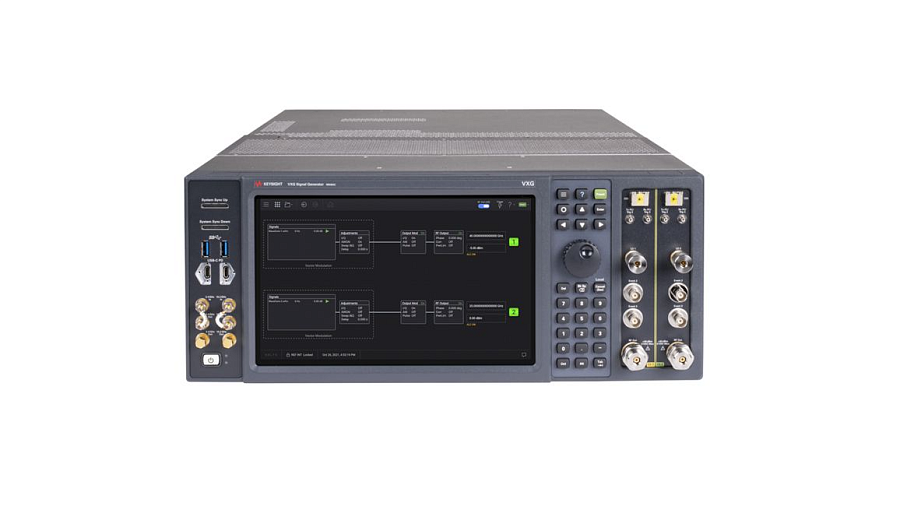

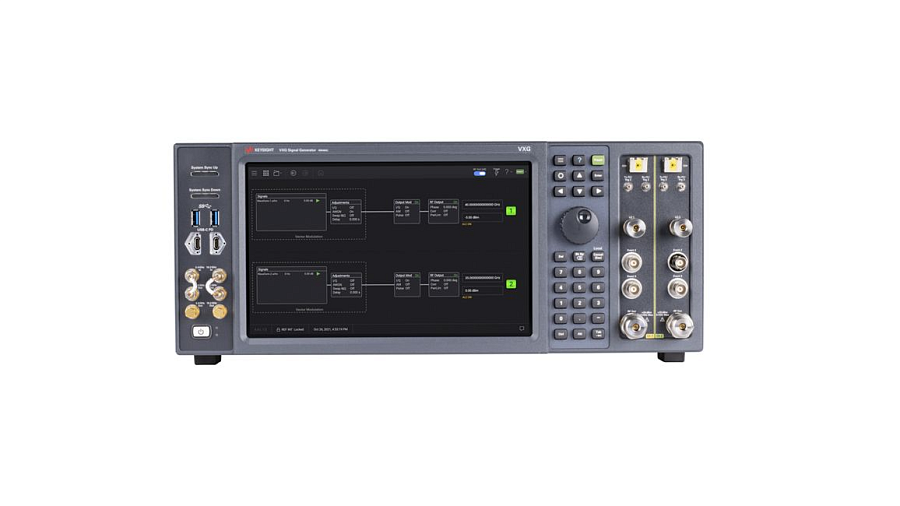

M9484C Keysight Генератор сигналов

9 кГц - 6 ГГц / 8,5 ГГц / 14 ГГц / 21,6 ГГц / 31,8 ГГц / 44 ГГц / 54 ГГц (опциональное расширение частотного диапазона). Векторный генератор сигналов Keysight серии X.

Запрос

8 387 857 ₽

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Описание

Сервис

Генератор векторных сигналов M9484C VXG способен генерировать сигналы частотой до 54 ГГц с полосой модуляции 2,5 ГГц на канал.
Генератор векторных сигналов VXG поможет вам достичь новых высот в области беспроводных технологий, таких как 5G и спутниковая связь, с помощью полностью интегрированного, откалиброванного и синхронизированного решения.
Проектирование систем 5G и спутниковой связи требует жестких рамок проектирования и сроков, сложной модуляции и соблюдения строгих стандартов. Вы сталкиваетесь с целым рядом новых задач при проектировании и тестировании, включая расширение полосы пропускания, повышение частот и усложнение системы. Векторный генератор сигналов M9484C VXG обеспечивает частотный диапазон до 54 ГГц и полосу модуляции 2,5 ГГц в одном приборе, или до 110 ГГц с расширителем частоты V3080A и 5 ГГц с подключением каналов. Этими генераторами можно управлять с помощью GPIB (IEEE-488.2, 1987) с интерфейсами прослушивания и разговора и 1000BaseT LAN. Они оснащены 10,6-дюймовым дисплеем с разрешением 1280 x 768 пикселей. Генераторы сигналов VXG серии M9484C оснащены встроенным генератором импульсо/модулятором, векторным модулятором и генератором основной полосы частот.
Генераторы сигналов Keysight VXG упрощают сложные сценарии тестирования приемников с помощью эмуляции 8 виртуальных сигналов на радиочастотный канал, до 32 сигналов на одном приборе. Они также включают в себя предварительно определенные настройки тестирования на соответствие требованиям, автоматическую настройку анализа сигналов и графический пользовательский интерфейс для упрощения процесса тестирования.

Генераторы работают во всех диапазонах частот 5G NR и V/W-диапазоне для спутниковой связи и поддерживают затухание в режиме реального времени по технологии MIMO для всех тестов соответствия базовой станции 3GPP 5G NR. Они могут точно измерять фазовый шум, величину вектора ошибки (EVM) и соотношение мощности соседних каналов (ACPR) тестируемых устройств.

Основные характеристики СВЧ-генераторов Keysight M9484C:

Диапазон рабочих частот	от 9 кГц до 6 ГГц (опция 506) от 9 кГц до 8,5 ГГц (опция 508) от 9 кГц до 14 ГГц (опция 514) от 9 кГц до 21,6 ГГц (опция 520) от 9 кГц до 31,8 ГГц (опция 532) от 9 кГц до 44 ГГц (опция 544) от 9 кГц до 54 ГГц (опция 554)
Возможность расширения диапазона рабочих частот до 110 ГГц при использовании преобразователя V3080A
До 4х встроенных каналов генерации в диапазоне до 21,6 ГГц и до 2х каналов в диапазоне до 54 ГГц (фазовая когерентность)
Максимальная встроенная полоса формирования сигналов 2,5 ГГц (опционально 160 МГц, 250 МГц, 500 МГц и 1 ГГц)
Максимальный объем встроенной памяти 4 Гвыб (опционально 512 Мвыб, 1 Гвыб и 2 Гвыб)
Низкий уровень фазового шума: -144 дБн/Гц (несущая частота 1 ГГц, отстройка 10 кГц)
Минимальное разрешение по частоте 0,00001 Гц, повторяемость установки фазы 0,0001 градус
Дополнительные измерительные функции: формирование АБГШ, импульсная модуляция, все возможности ПО Signal Studio (произвольный IQ, LTE, 5G, NB IoT, WLAN и т.д.).
