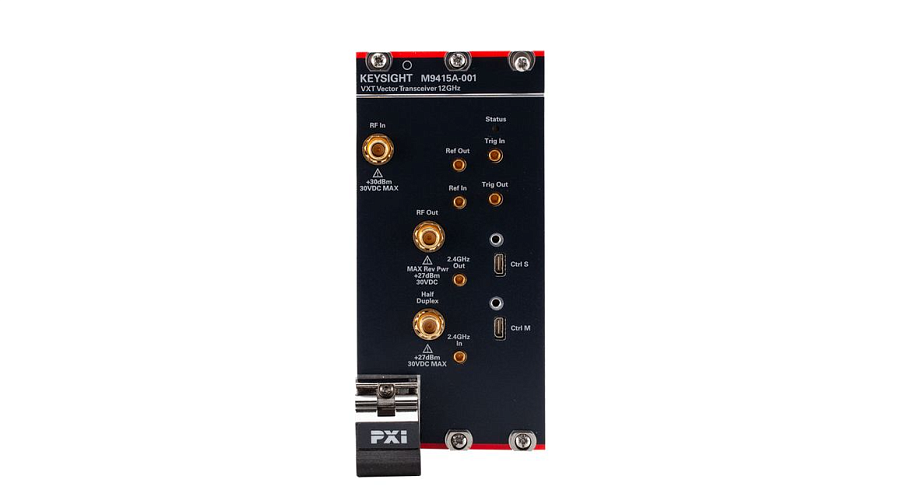

M9415A Keysight PXI генератор сигналов
Диапазон от 380 МГц до 6/8/12 ГГц. Векторный приемопередатчик в формате PXIe серии VXT Keysight / Agilent.

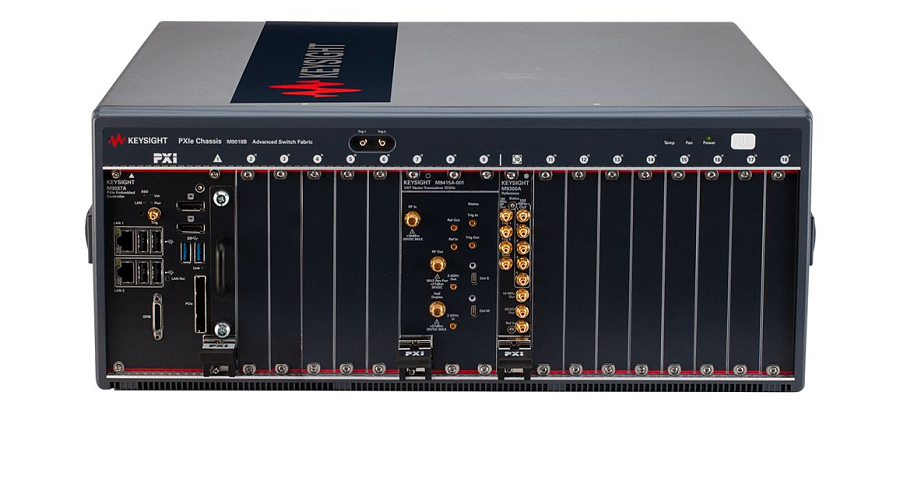

Векторный приемопередатчик Keysight M9415A VXT в формате PXIe объединяет в одном трехслотовом PXIe-модуле векторный генератор сигналов (VSG) и векторный анализатор сигналов (VSA) с диапазоном частот от 380 МГц до 6 ГГц, 8 ГГц или 12 ГГц и полосой модуляции/анализа 1,2 ГГц.
Технические характеристики:
- Частота: 380 МГц до 12 ГГц
- Опции расширения диапазона частот: 6, 8, 12 ГГц
- Средний уровень собственных шумов (1 ГГц): -167 дБм/Гц
- Полоса модуляции/анализа сигналов: 1.2 ГГц
- Опции расширения полосы анализа: 400 МГц стандарт, 800 МГц и 1.2 ГГц опционально
- Глубина памяти генератора модулирующих сигналов: 512 Мвыб
- Выходная мощность на частоте 1 ГГц: -120 дБм to +20 дБм
- Уровень гармоник на частоте 1 ГГц: <-43 дБи
Преимущества:
Интегрированный векторный генератор сигналов и векторный анализатор сигналов с полосой пропускания до 12 ГГц сигналов в 3-слотовом модуле PXIe
Высокая выходная мощность до >+20 дБм
Погрешность амплитуды <±0,5 дБ для генератора и анализатора сигналов
Очень низкий уровень фазового шума в одной боковой полосе (SSB) <-130 дБн/Гц на частоте 1 ГГц (отстройка 10 кГц)
Модуль вектора ошибок <0,3 % для сигнала OFDM с полосой 100 МГц для точного тестирования устройств 5G
Расширение до миллиметрового диапазона (FR2) с трансивером M1741A
Высокая выходная мощность до >+20 дБм
Погрешность амплитуды <±0,5 дБ для генератора и анализатора сигналов
Очень низкий уровень фазового шума в одной боковой полосе (SSB) <-130 дБн/Гц на частоте 1 ГГц (отстройка 10 кГц)
Модуль вектора ошибок <0,3 % для сигнала OFDM с полосой 100 МГц для точного тестирования устройств 5G
Расширение до миллиметрового диапазона (FR2) с трансивером M1741A
