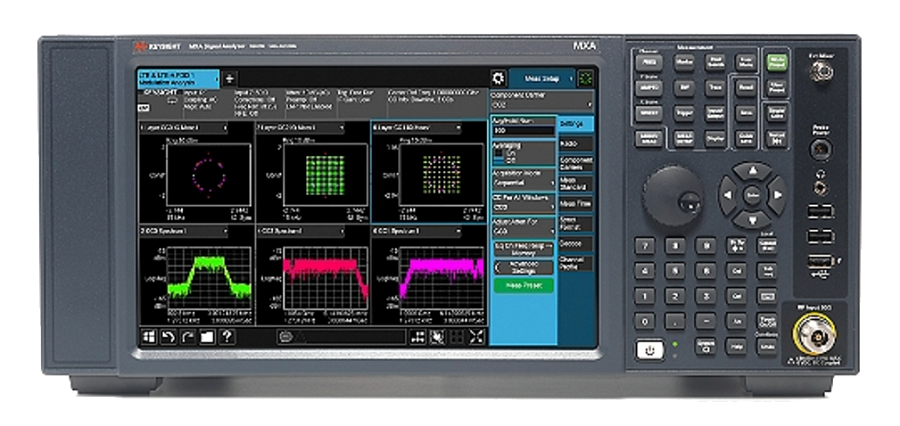

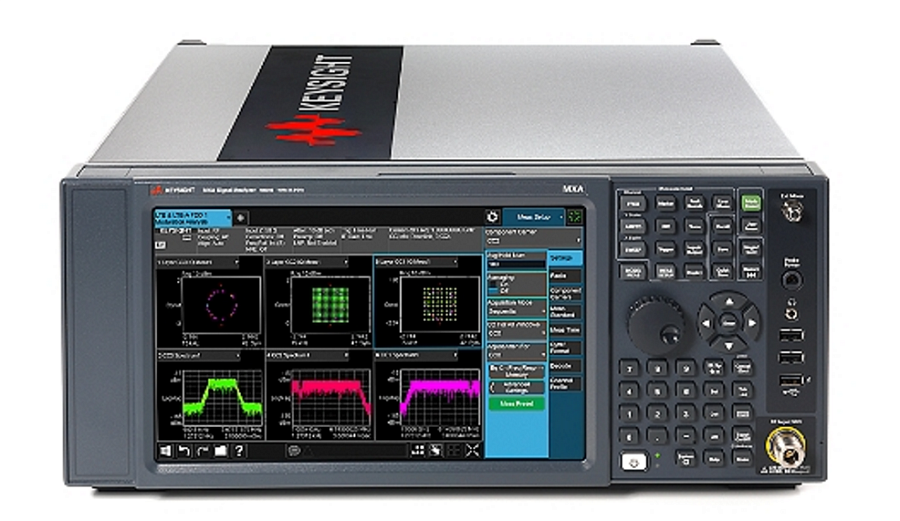

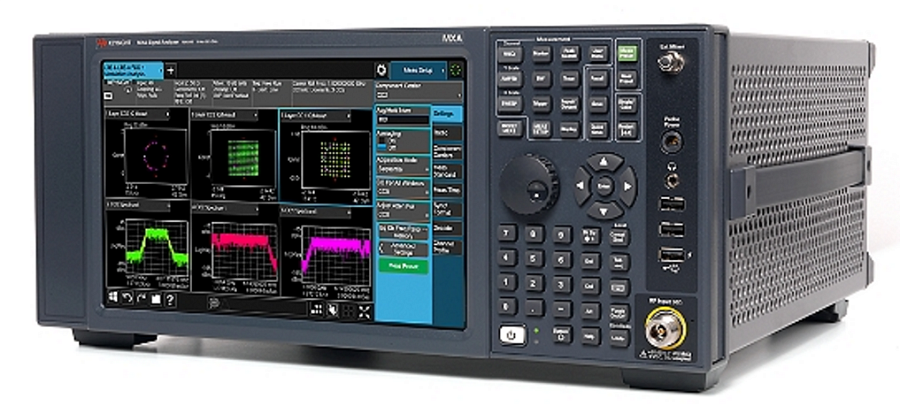

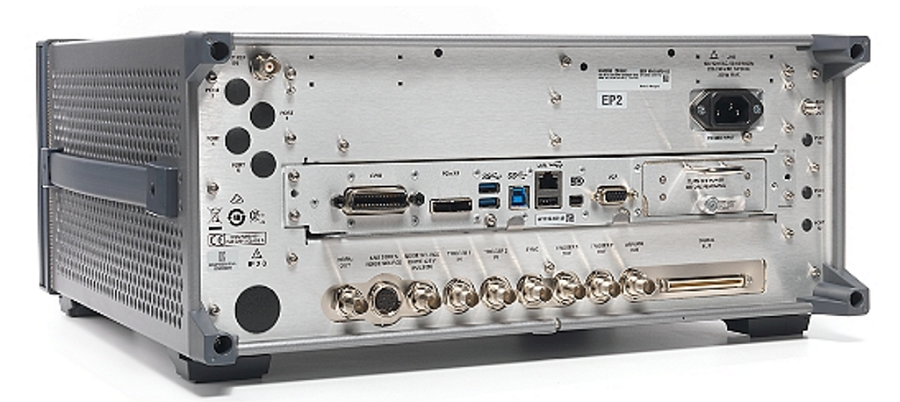

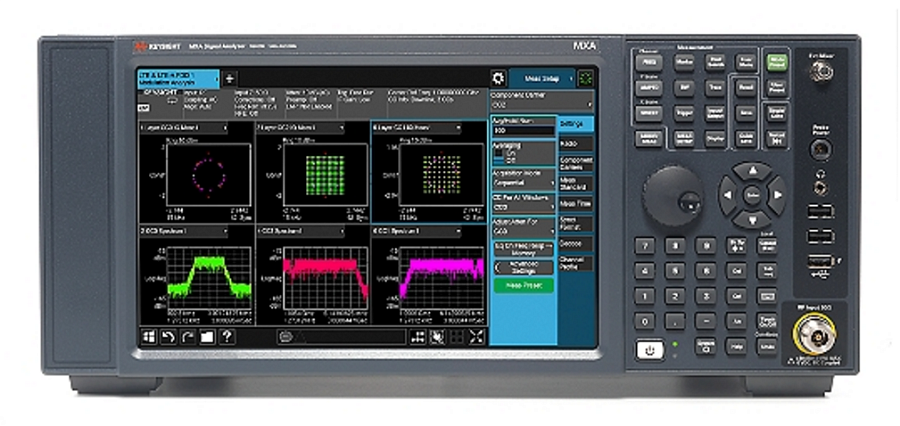

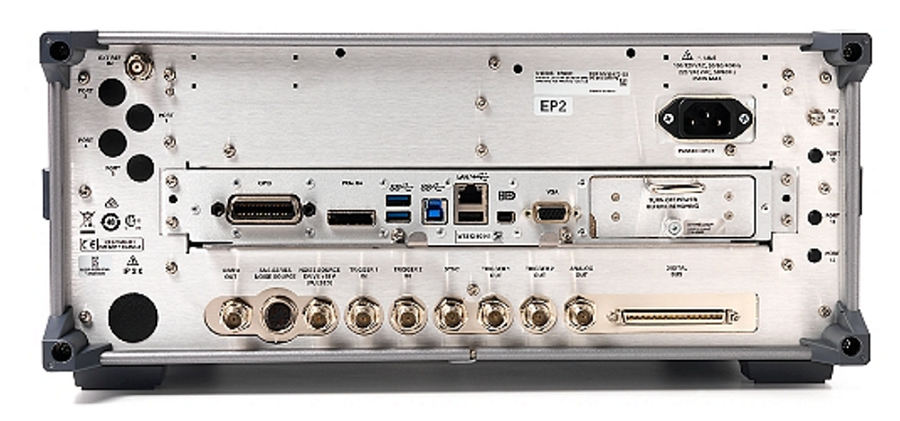

Госреестр N9020B Keysight Анализатор сигналов
Госреестр Анализатор сигналов N9020B Keysight серии MXA обладает достаточной универсальностью и может быть быстро адаптирован к постоянно изменяющимся измерительным задачам, подходит для разработки беспроводных устройств, проведения НИОКР и производства оборудования стандартов связи 4G.
Технические характеристики анализатора ВЧ сигналов Кейсайт N9020B:
- Диапазон частот: от 10 Гц до 50 ГГц
- Опции расширения диапазона частот: 3,6 ГГц, 8,4 ГГц, 13,6 ГГц, 26,5 ГГц, 32 ГГц, 44 ГГц и 50 ГГц
- Максимальная полоса анализа: 160 МГц
- Полоса анализа в режиме реального времени: 85 МГц, 125 МГц, 160 МГц
- Средний отображаемый уровень шума (DANL) –172 дБм/Гц
- Интермодуляционные искажения третьего порядка (TOI) +20 дБм
- Фазовый шум (отстройка 10 кГц) –114 дБн/Гц
- Погрешность измерений амплитуды ±0,23 дБ
- Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц: 116 дБ
- Комплектация приложений: общего назначения, для сотовой связи, для систем беспроводной связи.
Основные возможности высокочастотного анализатора сигналов Keysight N9020B:
Стандартные функции:
- PowerSuite - Быстрые измерения мощности
- Ступенчатый аттенюатор с шагом 2 дБ
Опциональные функции:
- Прецизионный опорный генератор
- Улучшенный показатель уровня собственных шумов
- Повышенная скорость измерений
- Работа с внешним смесителем
- Обход СВЧ-преселектора
- Анализ спектра в режиме реального времени
- Аналоговые входы для анализа IQ-сигналов
Измерения с большей достоверностью благодаря высоким характеристикам в части фазового шума
Одно средство измерений для анализа модулирующих и ВЧ-сигналов
Получение более полного представления о характеристиках сигналов за счет захвата более длительных выборок I/Q-данных
Анализ сложных сигналов с высокой точностью, например сигналы стандарта 802.11ac, с величиной модуля вектора ошибки, составляющей всего 0,3 процента (–50 дБ)
Сокращение времени тестирования за счет аппаратного ускорения измерений мощности, высокой скорости обновления информации на экране, поиска пиков с помощью маркеров и функции быстрого свипирования
Захват трудноуловимых сигналов с помощью функции анализа спектра в режиме реального времени
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
