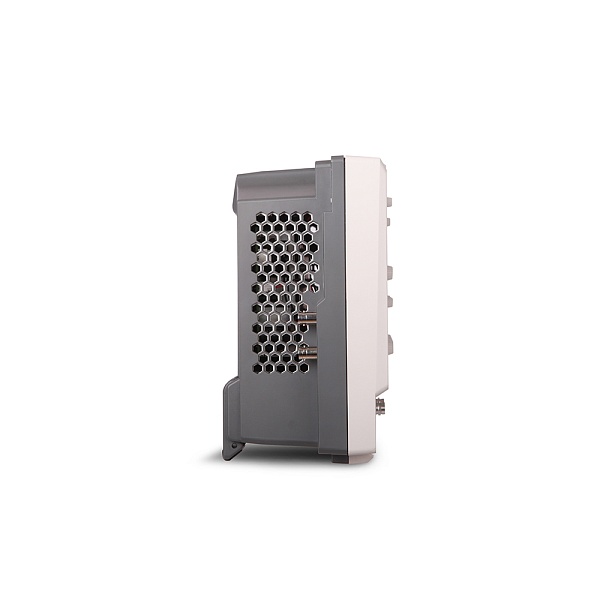

DS7014 RIGOL Цифровой осциллограф

DS7014 — четырёхканальный цифровой осциллограф. Прибор построен на технологической платформе UltraVision II и предназначен для исследования сигналов в частотном диапазоне до 100 МГц с максимальной частотой дискретизации 10 Гвыб/с.

Прибор внесен в Госреестр, номер 82665-21, действует до 13.08.2026.

Модели серии

Серия осциллографов DS/MSO7000 включает в себя следующие модели (Серия DS не включает в себя цифровые каналы):

• DS7014/MSO7014 — полоса пропускания 100 МГц
• DS7024/MSO7024 — полоса пропускания 200 МГц
• DS7034/MSO7034 — полоса пропускания 350 МГц
• DS7054/MSO7054 — полоса пропускания 500 МГц

Области применения

• Отладка электроники и проектирование
• Измерение и анализ сигналов в промышленном оборудовании
• Тестирование источников питания
• Анализ автомобильной электроники
• Исследование и разработка смешанных сигналов
• Анализ протоколов связи
• Качество электроэнергии и анализ помех

Ключевые характеристики

• Полоса пропускания: 100 МГц
• Время нарастания: 3,5 нс
• Максимальная частота дискретизации: 10 Гвыб/с для одного канала, 5 Гвыб/с для двух каналов, 2,5 Гвыб/с для четырёх каналов
• Глубина памяти аналоговых каналов: стандартно 100 Мточек на канал, опционально до 500 Мточек на канал
• Скорость захвата: более 600 000 осциллограмм в секунду
• 4 аналоговых канала
• Дисплей: 10,1 дюйма ёмкостной сенсорный экран с разрешением 1024×600, поддержка 256 уровней яркости

Особенности и преимущества

Высокое разрешение и низкий уровень шума

Вертикальное разрешение 8 бит обеспечивает детальную репрезентацию сигналов. Диапазон чувствительности от 1 мВ/дел до 1 В/дел (при входном сопротивлении 50 Ом) позволяет измерять как слабые сигналы, так и сигналы высокого уровня. Встроенные фильтры шумоподавления и выбор полосы пропускания канала способствуют получению чистых измерений.

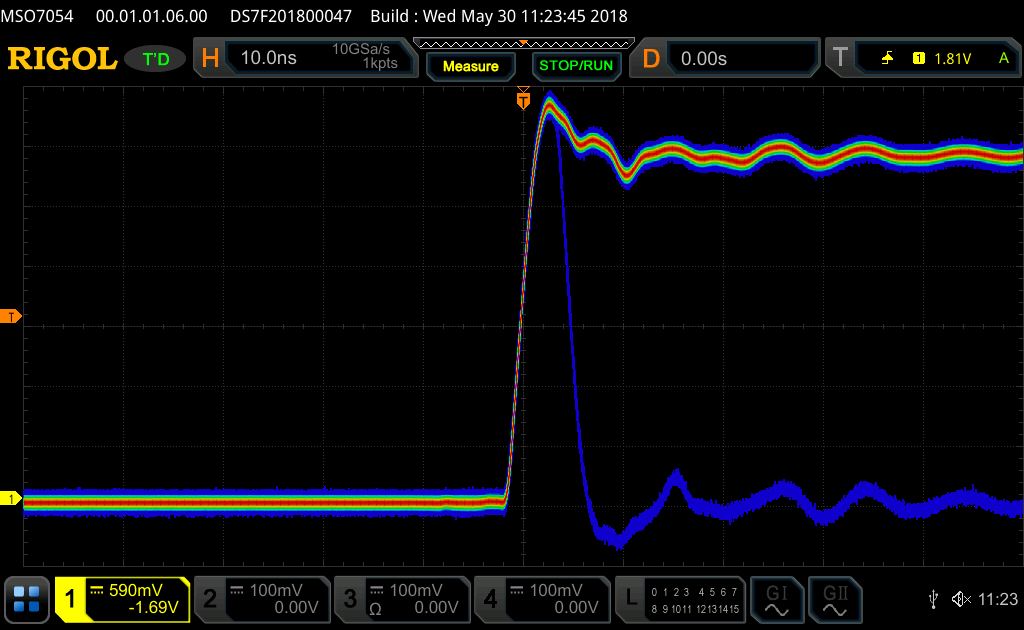

Высокая частота обновления формы сигнала

Частота захвата до 600 000 осциллограмм в секунду обеспечивает быстрое обнаружение редких событий и сбоев. Это существенно ускоряет процесс отладки и поиска неисправностей в сложных электрических схемах.

Большая глубина памяти

Стандартная глубина памяти 100 Мточек позволяет захватывать длительные последовательности сигналов при полной информации. Опциональное расширение до 500 Мточек обеспечивает возможность записи длительных переходных процессов и редких событий без потери деталей.

Запись и воспроизведение формы сигнала

Встроенная функция аппаратной записи и воспроизведения поддерживает сохранение до 450 000 осциллограмм. Это позволяет детально анализировать сложные события, просматривая записанные данные в нормальном режиме просмотра, режиме масштабирования или режиме навигации.

Многофункциональность интегрированных инструментов

Осциллограф объединяет несколько независимых инструментов: цифровой осциллограф, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, высокоточный частотомер с суммирующим счётчиком и анализатор протоколов. Это обеспечивает комплексное решение для разнообразных задач измерения и анализа.

Анализ протоколов коммуникации

Встроенный анализатор протоколов поддерживает RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S и MIL-STD-1553 (опционально). Возможность одновременного анализа четырёх протоколов ускоряет отладку систем с множественными шинами коммуникации.

Развитые возможности триггеризации

Осциллограф предоставляет 13 стандартных типов триггера, включая зонный триггер, позволяющий вручную выделить область сигнала для захвата. Поддержка триггеризации по протоколам коммуникации упрощает выявление ошибок в обмене данными между устройствами.

Поиск и навигация по событиям

Функция поиска по сохранённым формам сигнала позволяет быстро находить события по заданным критериям: фронт, импульс, скос или наклон. Результаты выводятся в виде таблицы событий, облегчая навигацию к нужным момента времени.

Сенсорный интерфейс и удалённое управление

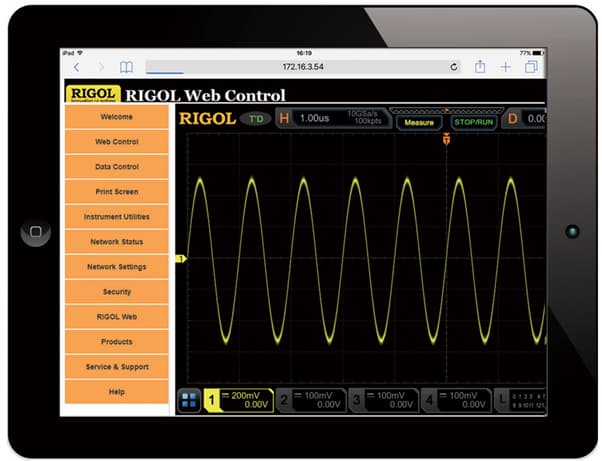

10,1-дюймовый ёмкостный сенсорный экран с поддержкой жестов обеспечивает интуитивное управление. Поддержка подключения USB, LAN и HDMI, а также возможность управления через веб-браузер обеспечивают гибкость при организации рабочего места и возможность удалённого контроля.
