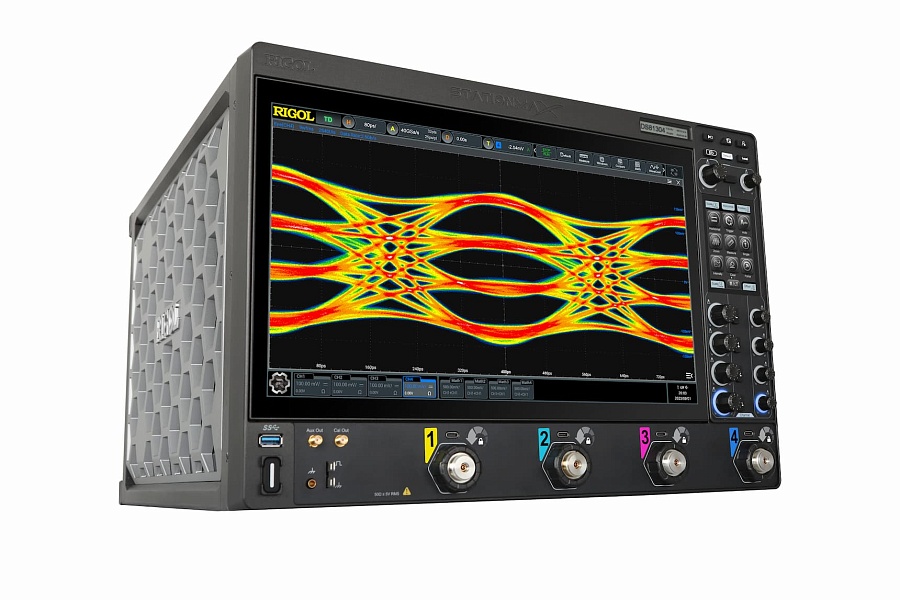

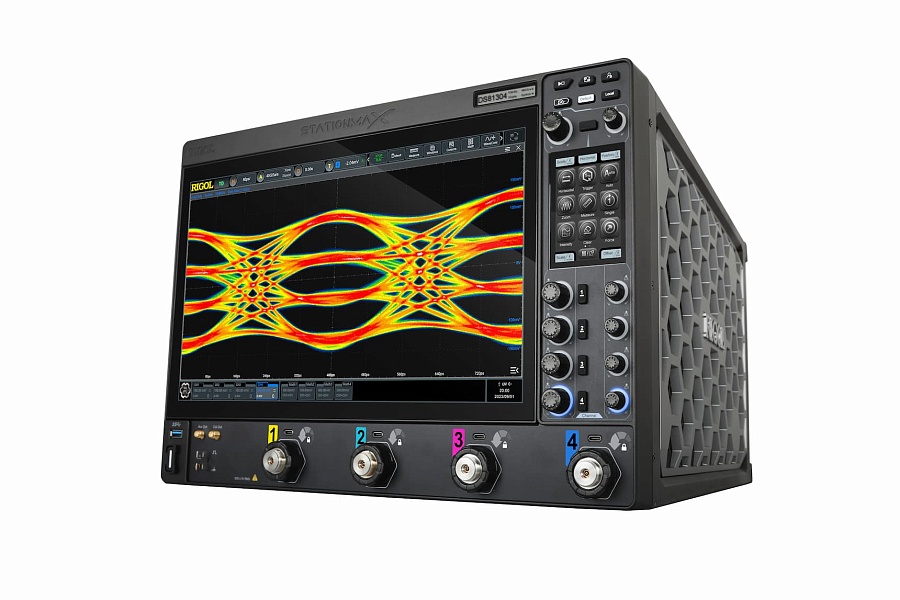

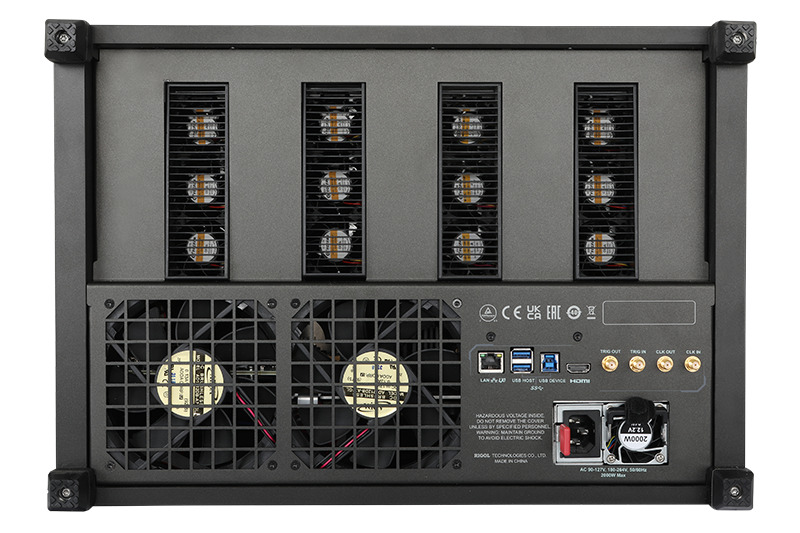

DS81304 RIGOL Цифровой осциллограф

DS81304 — четырёхканальный цифровой осциллограф с полосой пропускания 13 ГГц и частотой дискретизации 40 Гвыб/с. Прибор предназначен для высокоскоростных приложений и анализа сложных сигналов.

Прибор внесен в Госреестр, номер 93223-24, действует до17.09.2029.

Серия DS80000 представлена следующими приборами:

• DS80604 — полоса пропускания 6 ГГц
• DS80804 — полоса пропускания 8 ГГц
• DS81004 — полоса пропускания 10 ГГц
• DS81304 — полоса пропускания 13 ГГц

Применение прибора:

• Анализ высокоскоростных цифровых устройств и систем
• Проверка характеристик высокоскоростных шин и протоколов
• Измерение и анализ быстрых переходных процессов
• Диагностика и поиск неисправностей в высокочастотных схемах

Основные характеристики:

• Аналоговая полоса пропускания: 13 ГГц
• Количество аналоговых каналов: 4
• Максимальная частота дискретизации: 40 Гвыб/с
• Максимальная глубина памяти: 500 Млн. точек (стандартно), 2 Млрд. или 4 Млрд. точек (опция)
• Скорость захвата осциллограмм: 250 000 осц/с
• Вертикальное разрешение: 8–16 бит (выбираемое)
• Время нарастания сигнала: 33 пс
• Дисплей: 15,6" сенсорный экран ёмкостного типа с разрешением 1920×1080 пикселей

Особенности и преимущества

Интерфейс SmartProbe 2.0 и обратная совместимость

Осциллограф оснащён интерфейсом RIGOL SmartProbe 2.0, который поддерживает прямое подключение измерительных зондов с разъёмом 3,5 мм. Благодаря встроенному адаптеру зонда, прибор обратно совместим с зондами предыдущих поколений Rigol, что позволяет использовать имеющееся в наличии оборудование без замены или дополнительных переходников.

Высокая плотность и глубина сохранения данных

На основе платформы UltraVision III прибор достигает максимальной глубины сохранения до 4 Млрд. точек, позволяя захватывать и анализировать длительные осциллограммы при высокой частоте дискретизации. Это обеспечивает точное воспроизведение быстрых сигналов и возможность записи сложных последовательностей на протяжении длительного времени.

Регулируемое вертикальное разрешение

Разрешение входного каскада может быть установлено в диапазоне от 8 до 16 бит в режимах Average или High Res. Режимы усреднения и повышенного разрешения снижают влияние случайных помех и шумов при превышении частоты АЦП над скоростью работы памяти, что способствует повышению точности измерений.

Расширенные возможности измерения и анализа

Прибор оборудован встроенным цифровым вольтметром, 8-разрядным частотомером с суммирующей функцией и гистограммным анализатором. Поддерживается 41 вид автоматических измерений параметров сигнала, полнопамятные аппаратные измерения, математические операции (сумма, разность, произведение, частное, БПФ, логические операции) и функции поиска пиков.

Поддержка протоколов и стандартов связи

Осциллограф может быть укомплектован опциональными модулями для декодирования и анализа различных последовательных протоколов: RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. Доступен также анализ соответствия стандартам USB2.0, Ethernet, автомобильного Ethernet и MIPI D-PHY.

Интегрированные функции анализа глаз и дрожания сигнала

В комплекте с опциональным модулем прибор выполняет анализ диаграмм глаз и измерение параметров дрожания сигнала (jitter), включая TIE, фазовое дрожание, амплитудное дрожание и другие характеристики, необходимые для проверки целостности высокоскоростных сигналов.

Удобство использования и визуализация данных

15,6-дюймовый сенсорный экран с сенсорным вводом обеспечивает интуитивное управление. Прибор поддерживает многооконный режим отображения, цветовую градацию осциллограмм, гистограммный анализ и запись/воспроизведение до 2 млн. кадров сигнала. Имеется вторичный дисплей 3,5" со встроенным меню быстрого доступа.
