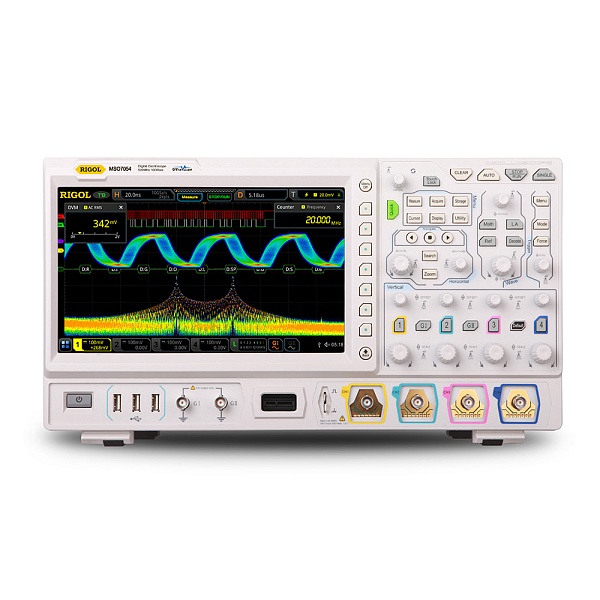

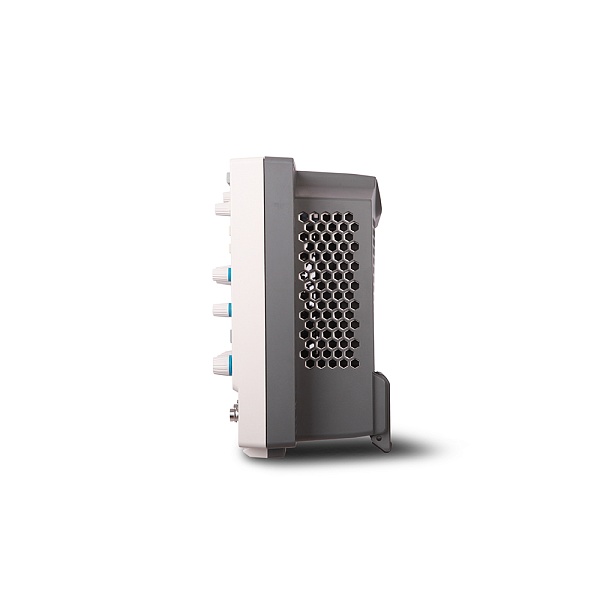

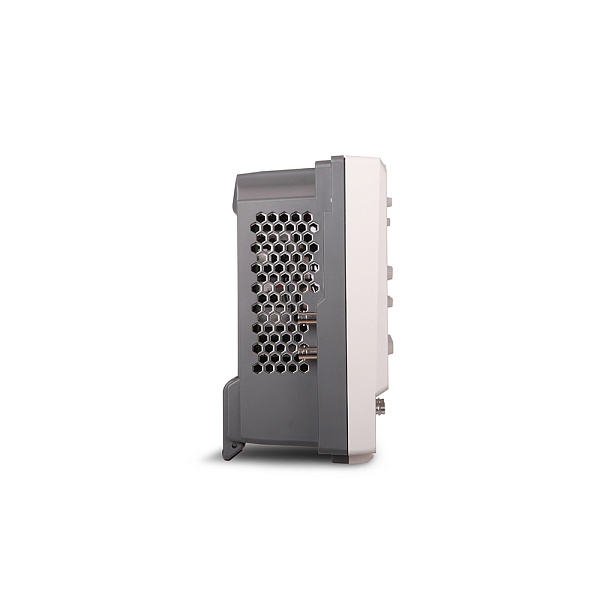

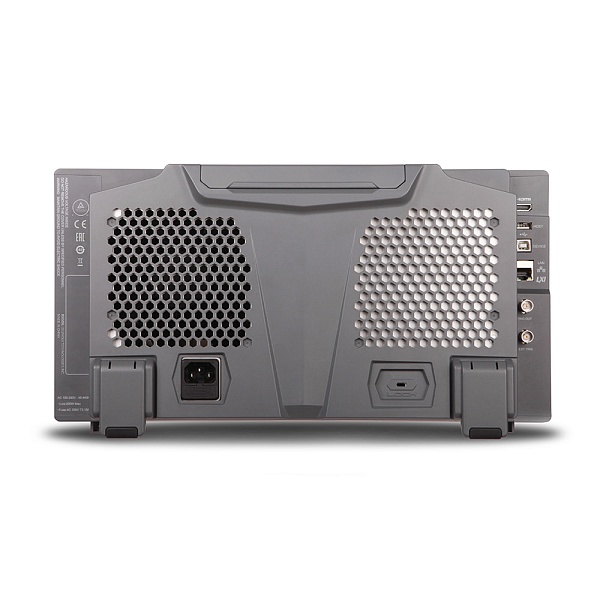

MSO7054 RIGOL Цифровой осциллограф
MSO7054 — четырёхканальный цифровой осциллограф с логическим анализатором. Прибор построен на технологической платформе UltraVision II и предназначен для исследования сигналов в частотном диапазоне до 500 МГц с максимальной частотой дискретизации 10 Гвыб/с.
Госреестр
881 991 руб.
MSO7054 — четырёхканальный цифровой осциллограф с логическим анализатором. Прибор построен на технологической платформе UltraVision II и предназначен для исследования сигналов в частотном диапазоне до 500 МГц с максимальной частотой дискретизации 10 Гвыб/с.
Прибор внесен в Госреестр, номер 82665-21, действует до 13.08.2026.
Модели серии
Серия осциллографов DS/MSO7000 включает в себя следующие модели (Серия DS не включает в себя цифровые каналы):
Области применения
-
Отладка электроники и проектирование
-
Измерение и анализ сигналов в промышленном оборудовании
-
Тестирование источников питания
-
Анализ автомобильной электроники
-
Исследование и разработка смешанных сигналов
-
Анализ протоколов связи
-
Качество электроэнергии и анализ помех
Ключевые характеристики
-
Полоса пропускания: 500 МГц
-
Время нарастания: 700 пс
-
Максимальная частота дискретизации: 10 Гвыб/с для одного канала, 5 Гвыб/с для двух каналов, 2,5 Гвыб/с для четырёх каналов
-
Глубина памяти аналоговых каналов: стандартно 100 Мточек на канал, опционально до 500 Мточек на канал
-
Глубина памяти цифровых каналов: 62,5 Мточек
-
Скорость захвата: более 600 000 осциллограмм в секунду
-
4 аналоговых канала + 16 цифровых каналов
-
Дисплей: 10,1 дюйма ёмкостной сенсорный экран с разрешением 1024×600, поддержка 256 уровней яркости
Особенности и преимущества

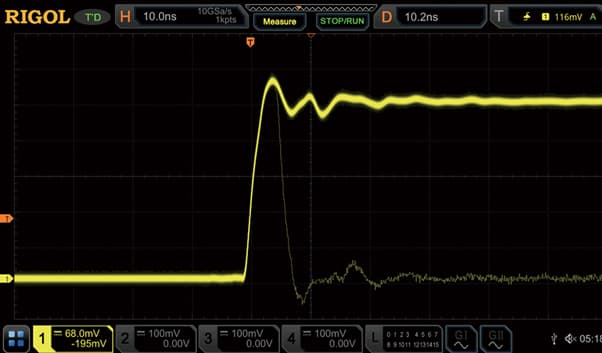

Высокое разрешение и низкий уровень шума
Вертикальное разрешение 8 бит обеспечивает детальную репрезентацию сигналов. Диапазон чувствительности от 1 мВ/дел до 1 В/дел (при входном сопротивлении 50 Ом) позволяет измерять как слабые сигналы, так и сигналы высокого уровня. Встроенные фильтры шумоподавления и выбор полосы пропускания канала способствуют получению чистых измерений.

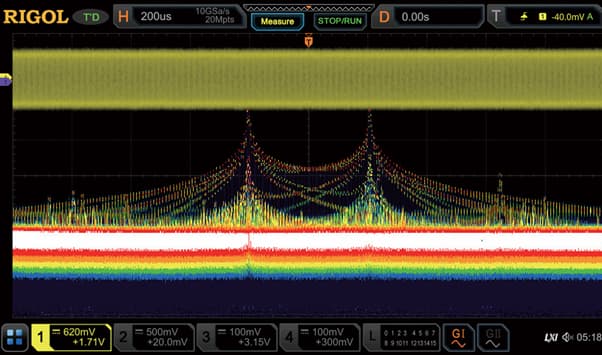

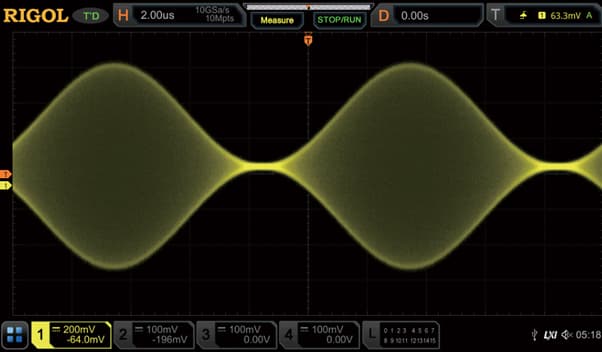

Высокая частота обновления формы сигнала
Частота захвата до 600 000 осциллограмм в секунду обеспечивает быстрое обнаружение редких событий и сбоев. Это существенно ускоряет процесс отладки и поиска неисправностей в сложных электрических схемах.
Большая глубина памяти
Стандартная глубина памяти 100 Мточек позволяет захватывать длительные последовательности сигналов при полной информации. Опциональное расширение до 500 Мточек обеспечивает возможность записи длительных переходных процессов и редких событий без потери деталей.

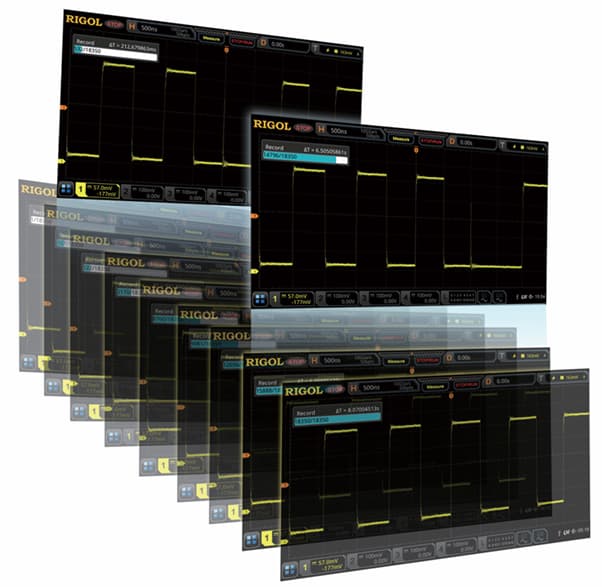

Запись и воспроизведение формы сигнала
Встроенная функция аппаратной записи и воспроизведения поддерживает сохранение до 450 000 осциллограмм. Это позволяет детально анализировать сложные события, просматривая записанные данные в нормальном режиме просмотра, режиме масштабирования или режиме навигации.
Многофункциональность интегрированных инструментов
Осциллограф объединяет семь независимых инструментов: цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, высокоточный частотомер с суммирующим счётчиком и анализатор протоколов. Это обеспечивает комплексное решение для разнообразных задач измерения и анализа.

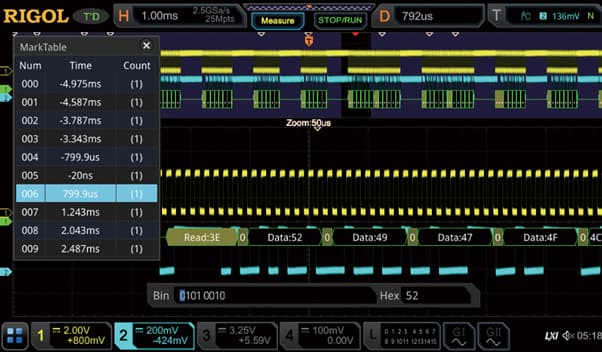

Анализ протоколов коммуникации
Встроенный анализатор протоколов поддерживает RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S и MIL-STD-1553 (опционально). Возможность одновременного анализа четырёх протоколов ускоряет отладку систем с множественными шинами коммуникации.

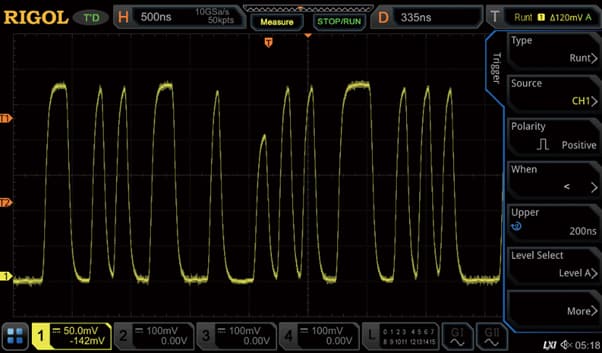

Развитые возможности триггеризации
Осциллограф предоставляет 13 стандартных типов триггера, включая зонный триггер, позволяющий вручную выделить область сигнала для захвата. Поддержка триггеризации по протоколам коммуникации упрощает выявление ошибок в обмене данными между устройствами.

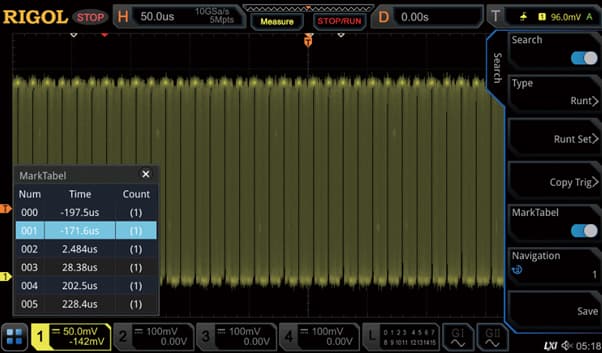

Поиск и навигация по событиям
Функция поиска по сохранённым формам сигнала позволяет быстро находить события по заданным критериям: фронт, импульс, скос или наклон. Результаты выводятся в виде таблицы событий, облегчая навигацию к нужным момента времени.
Сенсорный интерфейс и удалённое управление

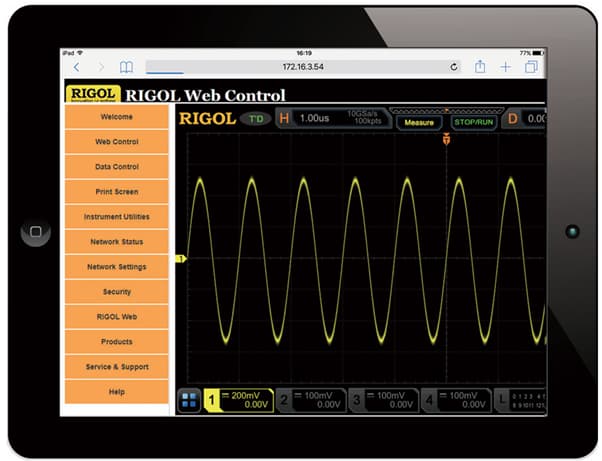

10,1-дюймовый ёмкостный сенсорный экран с поддержкой жестов обеспечивает интуитивное управление. Поддержка подключения USB, LAN и HDMI, а также возможность управления через веб-браузер обеспечивают гибкость при организации рабочего места и возможность удалённого контроля.
Инструкции
| Характеристика | Значение |
|---|
