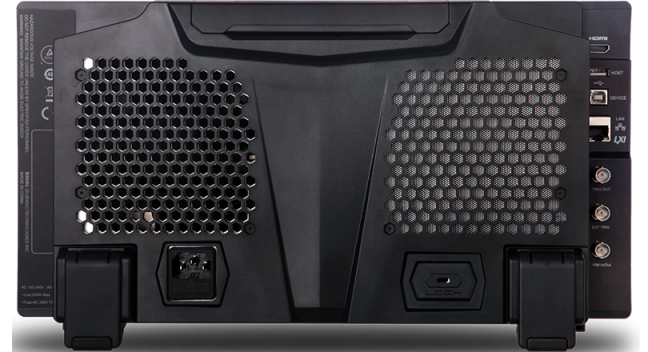

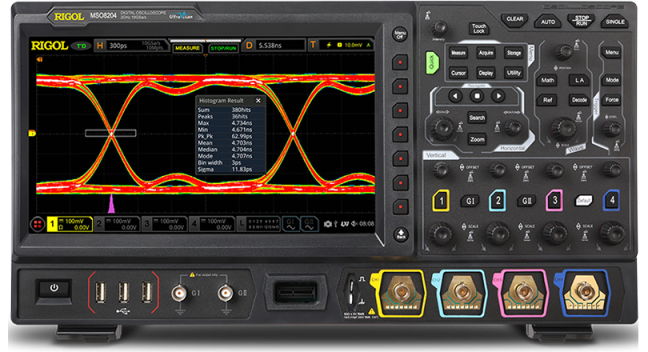

MSO8074A RIGOL Цифровой Осциллограф
MSO8074A — четырёхканальный цифровой осциллограф, предназначенный для анализа сигналов с полосой пропускания до 750 МГц с максимальной частотой дискретизации 10 Гвыб/с.
1 259 258 руб.
MSO8074A — четырёхканальный цифровой осциллограф, предназначенный для анализа сигналов с полосой пропускания до 750 МГц с максимальной частотой дискретизации 10 Гвыб/с.
Серия цифровых осциллографов RIGOL MSO8000A включает три модели, различающиеся по полосе пропускания:
Возможности применения:
-
Отладка цифровых схем и сложных сигналов
-
Анализ последовательных шин данных (RS232, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553)
-
Захват редких событий и переходных процессов благодаря высокой частоте захвата формы волны
-
Тестирование на соответствие маске (Pass/Fail)
-
Спектральный анализ с использованием встроенного FFT
-
Измерение параметров сигнала в реальном времени
-
Анализ мощности в источниках питания
Ключевые характеристики:
-
Полоса пропускания: 750 МГц
-
Максимальная частота дискретизации: 10 Гвыб/с (одноканальный режим)
-
Глубина памяти: 500 Мточек (аналоговый канал в одноканальном режиме)
-
Количество аналоговых каналов: 4 + 1 внешний канал триггера
-
Количество цифровых каналов: 16 (требуется приобретение зонда RPL2316)
-
Время нарастания сигнала: ≤583 пс (одноканальный режим, 10%-90%)
-
Частота захвата формы волны: ≥600 000 осц/с
-
Экран: 10,1-дюймовый ёмкостный сенсорный экран с поддержкой жестов
-
Разрешение экрана: 1024 × 600 пиксель
Особенности и преимущества

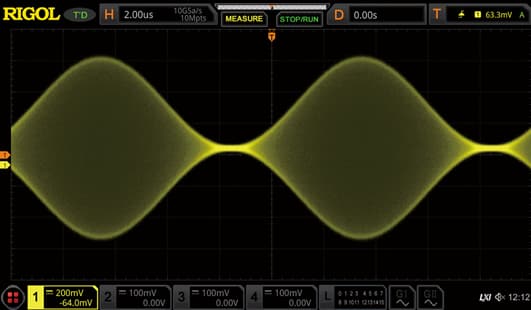

Высокая частота захвата
Осциллограф обеспечивает частоту захвата до 600 000 осц/с, что позволяет быстро выявить редкие события и кратковременные сбои в сигналах.
Функция Pass/Fail
Функция предназначена для автоматического мониторинга сигналов в течение длительного времени, что востребовано как при отладке устройств, так и на производственных линиях. На основе эталонной осциллограммы формируется маска допустимых значений. Прибор сравнивает входной сигнал с маской и ведет статистику успешных и ошибочных проходов. При регистрации сбоя система может автоматически выполнить заданное действие: прекратить тестирование, подать звуковой сигнал или сохранить снимок экрана с зафиксированной аномалией.
Аппаратная запись и воспроизведение сигналов
MSO8074A поддерживает функцию непрерывной аппаратной записи сигналов в реальном времени с глубиной буфера до 450 000 кадров. Прибор использует технологию сегментированной памяти, которая позволяет захватывать только целевые события, соответствующие условиям запуска (триггера), отсекая периоды простоя. Каждый сохраненный кадр снабжается меткой времени. Такой подход оптимизирует использование памяти и значительно увеличивает общую длительность мониторинга. Встроенная функция воспроизведения позволяет детально проанализировать записанные сегменты для поиска редких аномалий и сбоев.
Поиск событий и навигация
Инструмент позволяет автоматически находить заданные аномалии в большом массиве захваченных данных. Поиск осуществляется по таким условиям, как фронт, длительность импульса, ранты (runt) или скорость нарастания. Все найденные события маркируются и заносятся в итоговую таблицу. Используя клавиши навигации, пользователь может мгновенно перемещаться между отмеченными участками осциллограммы для детального анализа и проведения измерений.

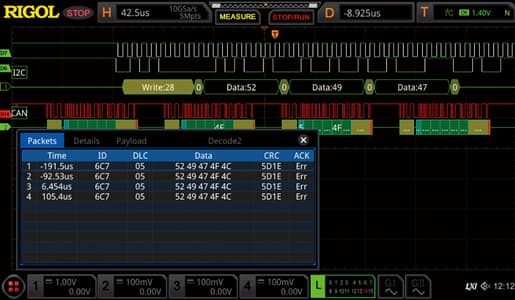

Логический анализатор
Модель MSO8074A оснащена 16-канальным логическим анализатором с частотой дискретизации до 1,25 Гвыб/с и глубиной памяти 62,5 Мточек. Функционал включает возможность смешанного запуска (по аналоговым и цифровым каналам), декодирование последовательных шин, а также аппаратную запись и воспроизведение цифровых сигналов. Для удобства работы реализована группировка каналов и поддержка групповых операций с шинами данных.

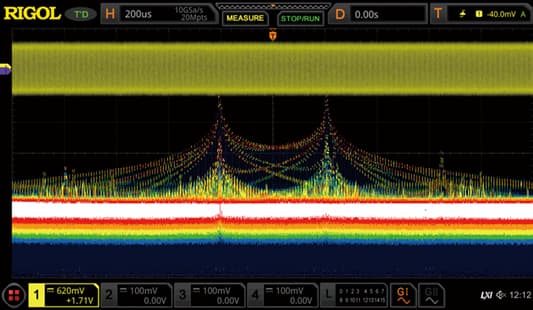

Анализатор спектра реального времени
Прибор реализует функцию анализа спектра на базе расширенного быстрого преобразования Фурье (FFT), обрабатывая до 1 млн точек исходного сигнала. Диапазон частот анализа ограничен только полосой пропускания осциллографа. Система поддерживает одновременное отображение до 4 трасс спектра, функцию поиска пиков и режим цветового послесвечения для визуализации редких частотных составляющих.
