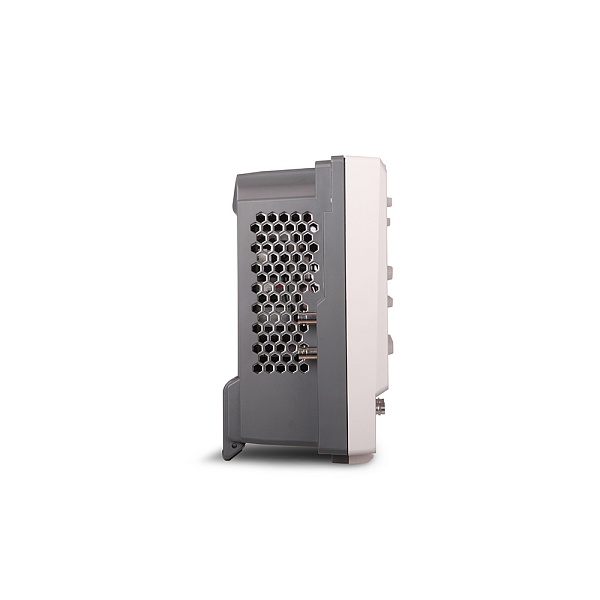

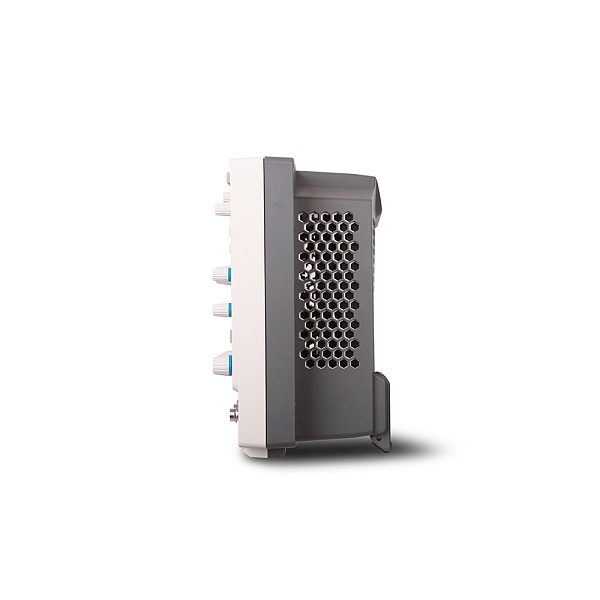

DS7034 Rigol Осциллограф
350 МГц. 4 аналоговых канала. Технология UltraVision 2. Частота дискретизации - 10 Гвыб/с (5 Гвыб/с на 2 канала, 2,50 Гвыб/с - 4 канала). Макс. память - 100 М точек (500 М -опция). АЦП 8 бит. Цифровой осциллограф Ригол.
Внесен в ГРСИ (Госреестр).
Внесен в ГРСИ (Госреестр).
Госреестр
646 708 руб.
Цифровые осциллографы Ригол серии DS/MSO7000
включают модели с 4 аналоговыми каналами (DS) и 4 аналоговыми+16 цифровыми каналами (MSO) с аналоговой полосой пропускания:DS7014 / MSO7014 - 100 МГц
DS7024 / MSO7024 - 200 МГц
DS7034 / MSO7034 - 350 МГц
DS7054 / MSO7054 - 500 МГц
Функции и особенности цифрового осциллографа Rigol DS7034
7 приборов в 1
Осциллограф, логический анализатор, анализатор протоколов, генератор сигналов, вольтметр и счетчик/сумматор в одном приборе
Большая длина записи (100 mpts стандарт/500 mpts опционально)
Найти скрытые проблемы в сложных цифровых потоках при высоких частотах дискретизации.
Гибкий пользовательский интерфейс с сенсорным управлением
Благодаря 10,1-дюймовому сенсорному экрану, расширенному набору рукояток и кнопок, а также поддержке мыши, серия 7000 позволяет легко анализировать сигналы. Встроенный браузер позволяет осуществлять интерактивное управление с портативных устройств.
Анализ протоколов для современных распространенных каналов связи
Триггер, декодирование и визуализация трафика для современных распространенных каналов связи.
Оперативная память измерительного оборудования
Точность результатов тестирования ВЧ сигналов независимо от количества циклов.
Скорость захвата сигнала более 600000 осц/с
Минимизируйте "мертвую зону" между триггерными событиями и увеличивайте количество наблюдений случайных и нерегулярных событий.
БПФ (FFT)
В серии 7000, в БПФ используется до 1 млн. точек для точности разрешения. Расширенные пользовательские элементы управления серии 7000 облегчают поиск интересующих сигналов в частотной области. Функция цвета БПФ (FFT) обеспечивает вероятностную окраску, которая выделяет переходные и скачкообразные радиочастотные сигналы так же, как анализатор спектра в реальном времени.
Инструкции
Характеристика | Значение |
---|
