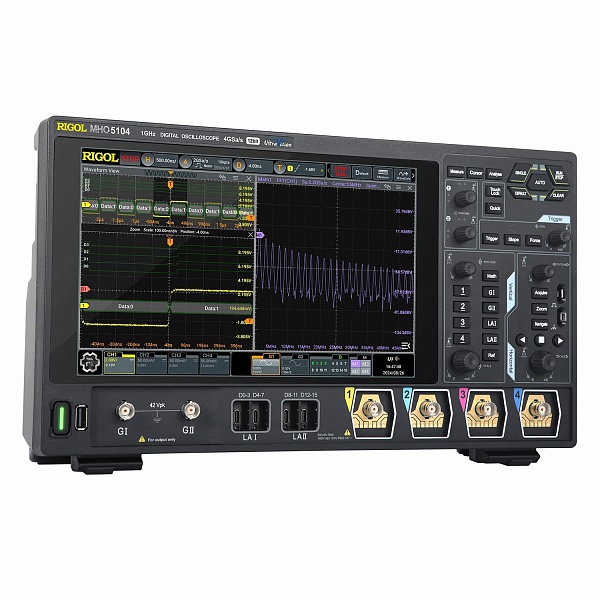

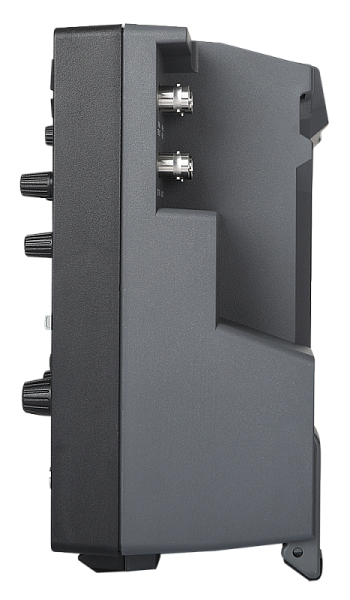

MHO5104 RIGOL Цифровой Осциллограф

MHO5104 — четырёхканальный цифровой осциллограф высокого разрешения с полосой пропускания 1 ГГц. Прибор разработан на основе платформы Centaurus и предназначен для решения задач проектирования, отладки и тестирования сложных электронных устройств. Обладает разрешением 12 бит, стандартной комплектацией из 4 аналоговых и 16 цифровых каналов, частотой дискретизации до 4 ГГц и глубиной памяти до 500 Мточек.

Серия DHO/MHO 5000 включает в себя следующие модели (серия MHO включает по 16 цифровых каналов):

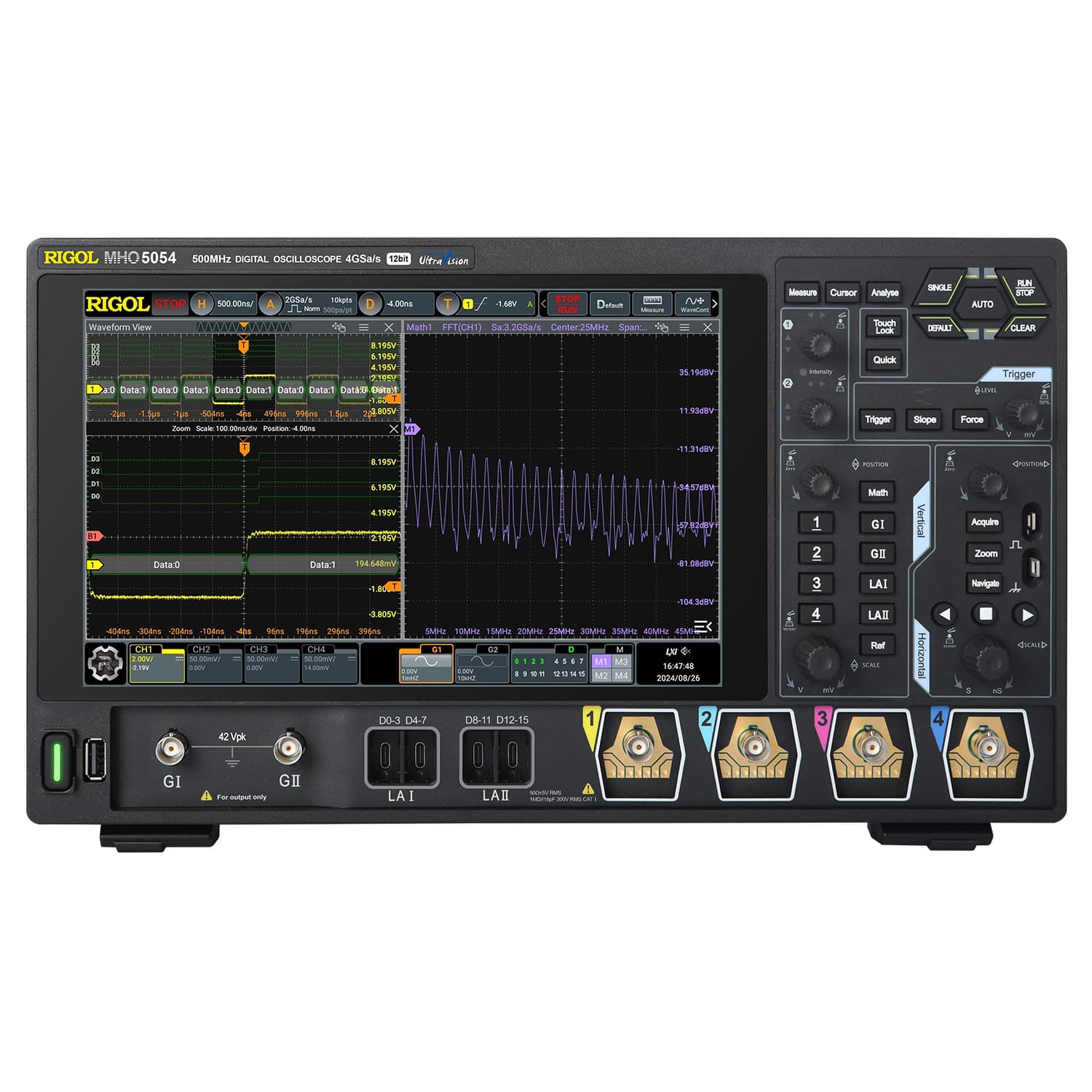

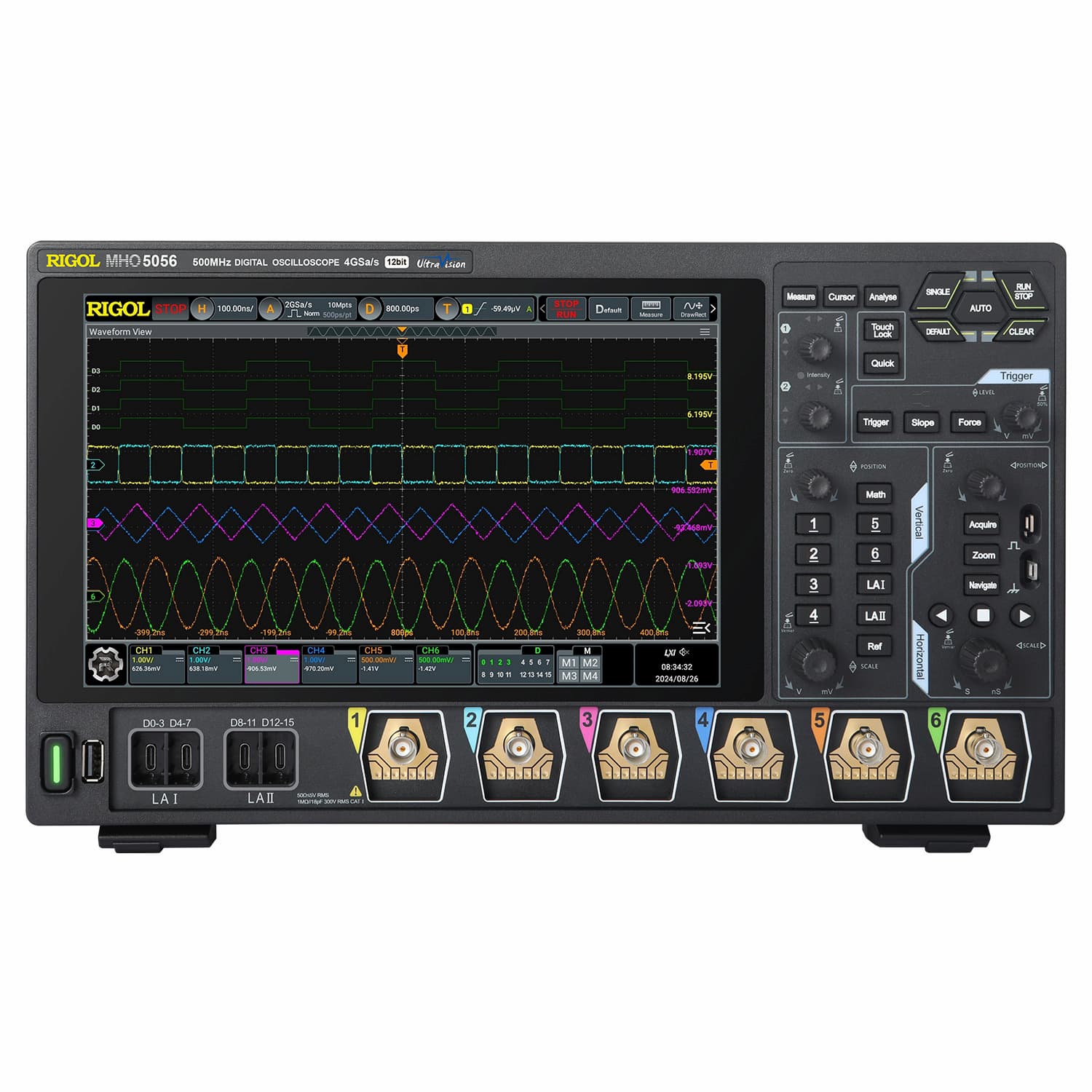

• DHO5054/MHO5054/DHO5058/MHO5056 - Полоса пропускания 500 МГц

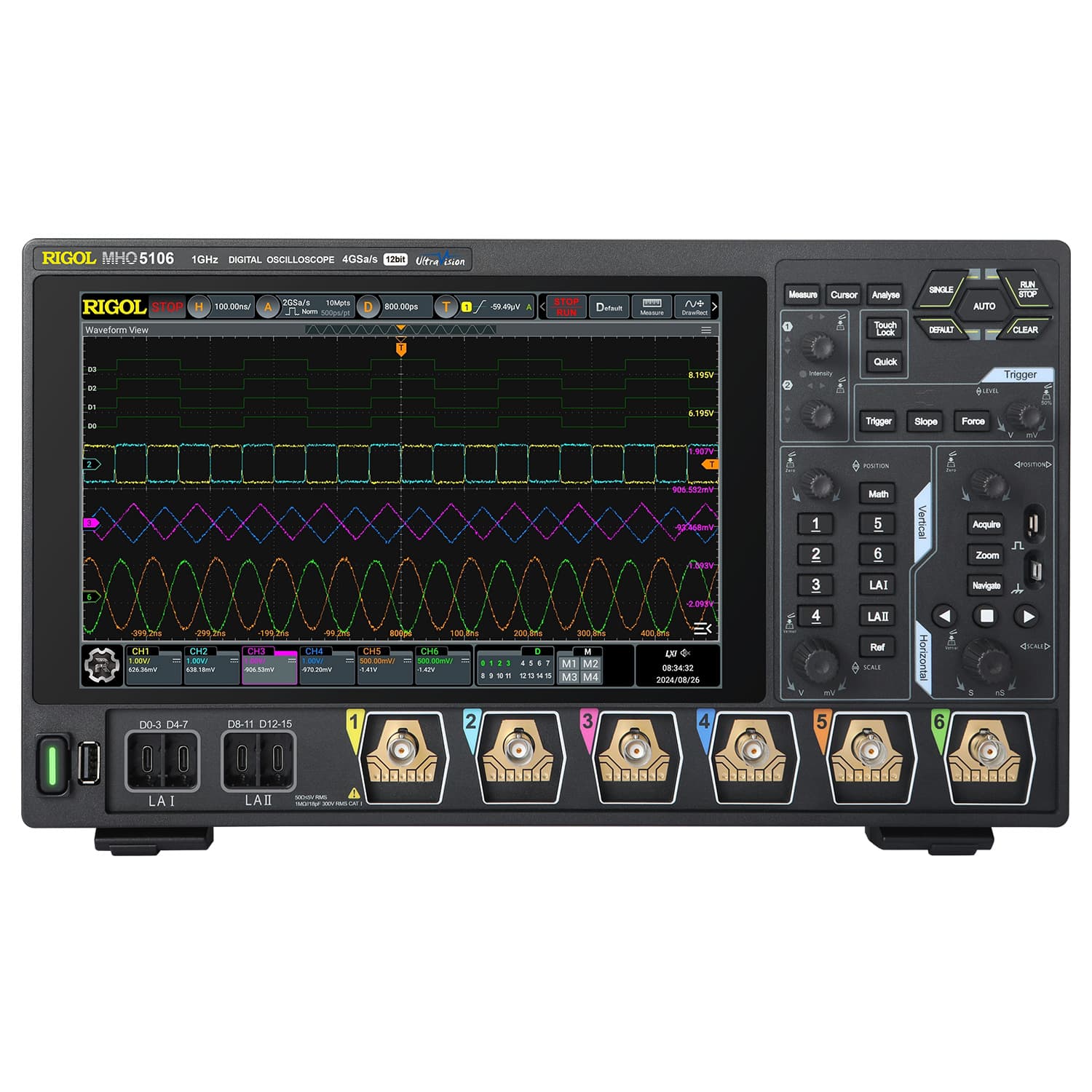

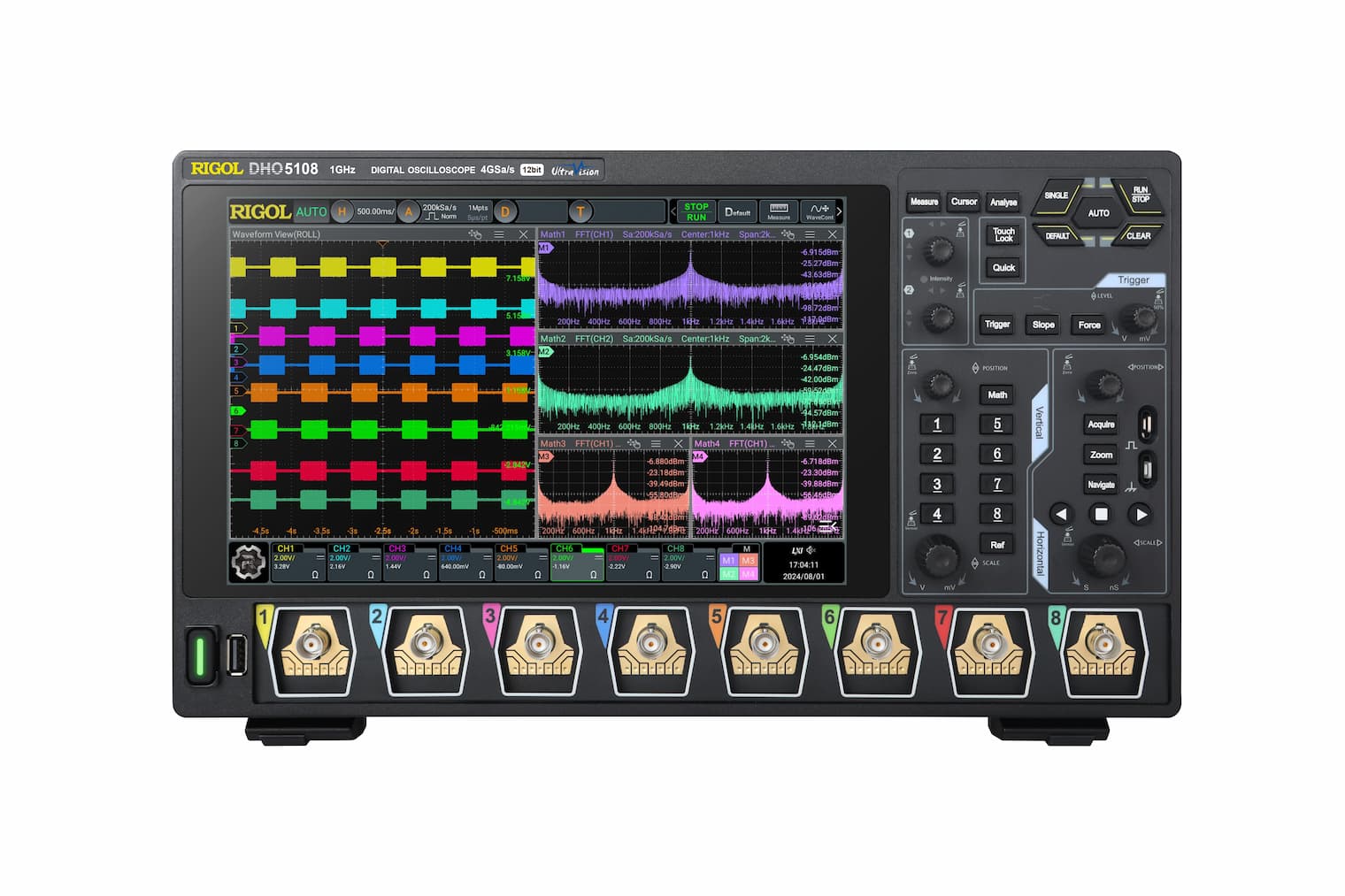

• DHO5104/MHO5104/DHO5108/MHO5106 - Полоса пропускания 1 ГГц

Осциллограф MHO5104 может быть использован для:

• Отладки и тестирования высокоскоростных цифровых схем и коммуникационных протоколов
• Измерения и анализа сигналов в системах с требованиями к точности до 100 мкВ/дел
• Энергетического анализа и исследования переходных процессов
• Декодирования последовательных протоколов связи (I2C, SPI, RS232/UART, CAN и др.)
• Частотного анализа (FFT) с глубиной данных до 1 Мточек
• Построения диаграмм Боде для анализа частотной характеристики

Осциллограф MHO5104 RIGOL объединяет 7 приборов в одном:

• цифровой осциллограф,
• анализатор спектра,
• цифровой вольтметр,
• высокоточный частотомер и сумматор,
• анализатор протоколов последовательной передачи данных,
• логический анализатор;
• генератор сигналов произвольной формы.

Ключевые характеристики:

• количество входных аналоговых каналов - 4;
• Цифровые каналы - 16
• количество выходных каналов генератора сигналов – 2;
• максимальная полоса пропускания (50 Ом) – 1ГГц;
• максимальная частота дискретизации – 4 Гвыб/с;
• максимальная глубина памяти – 500 Мвыб;
• скорость захвата осциллограмм – до 1 000 000 осц/с;
• разрешение по вертикали – от 12 до 16 бит;
• анализ спектра – 1 млн. точек;
• нижний устанавливаемый предел чувствительности по вертикали аналоговых каналов – 100 мкВ/дел;
• анализ мощности, построение гистограмм, декодирование сигналов протоколов последовательной передачи данных;
• Сенсорный дисплей высокой точности 10,1-дюйма с разрешением 1280*800 точек;
• многофункциональная ручка Flex для удобства пользования прибором;
• фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
• интерфейсы USB, LAN, HDMI;
• обновление прошивки онлайн.

Особенности и преимущества

Высокое разрешение и низкий уровень шума

MHO5104 предоставляет 12-битное разрешение, что позволяет достичь вертикальной чувствительности до 100 мкВ/дел. Низкий уровень шумов на входе обеспечивает точное измерение малых сигналов даже при высокой полосе пропускания 1 ГГц.

Высокая скорость дискретизации и глубокая память

Частота дискретизации осциллографа достигает 4 ГГц при работе с одним каналом, обеспечивая захват быстроизменяющихся сигналов. Максимальная глубина памяти в 500 Мточек позволяет записывать длительные последовательности данных с сохранением высокого временного разрешения для детального анализа.

Интегрированный генератор сигналов и анализатор Боде

Встроенный генератор произвольной формы (функциональный генератор) на базе MHO5104 позволяет выполнять полноценные испытания и калибровку электронных устройств без использования отдельного оборудования. Функция анализа Боде, стандартная для модели, обеспечивает автоматическое построение амплитудно-фазовых характеристик тестируемых схем.

Расширенные возможности логического анализа

Стандартная комплектация включает 16 цифровых каналов логического анализатора (при наличии зонда логического анализатора), интегрированные с аналоговыми каналами в единой временной шкале. Это позволяет одновременно анализировать аналоговые сигналы и цифровые последовательности, облегчая диагностику сложных систем.

Универсальная поддержка протоколов связи

Осциллограф поддерживает декодирование и триггеризацию по стандартным и опциональным протоколам: RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. Встроенная система поиска и навигации позволяет быстро локализировать интересующие события в записанных данных.

Быстрый захват и анализ осциллограмм

Скорость захвата осциллограмм достигает 1 000 000 осц/с в режиме записи, позволяя получить статистическое представление о поведении сигнала и обнаружить редкие события или ошибки. Функция цветного отображения осциллограмм с 256 уровнями интенсивности визуально отображает концентрацию событий во времени.

Портативность и автономность

Питание от аккумуляторной батареи (не входит в стандартную комплектацию!) обеспечивает мобильность прибора, позволяя проводить измерения в полевых условиях и проектных лабораториях без привязки к электросети. Удобный интерфейс с сенсорным дисплеем 10,1 дюйма повышает удобство в повседневной работе.
