DHO5054 Rigol Осциллограф
500 МГц, 4 канала + 1 внешний вход запуска, частота дискретизации 4 Гвыб/с, разрешение по вертикали 12-16 бит.
8-канальный цифровой осциллограф DHO5054 с высоким разрешением разработан для широкого круга пользователей и отвечает современным требованиям проектирования, отладки и тестирования
контрольно-измерительного оборудования. Осцилографы DHO5000 Rigol разработаны на основе новой технической платформы Centaurus от RIGOL. Скорость захвата сигнала 1 000 000 мбит/с (в режиме быстрой записи), глубина памяти 500 Мбит/с, 12-разрядное разрешение, отличный уровень шума и точность вертикальных измерений обеспечивают более высокую точность тестирования. Осциллограф Rigol DHO5054 поддерживает цифровой анализ сигналов, построение графика Боде и другие функции. Он питается от аккумуляторной батареи, удобен в эксплуатации и управлении, применим для различных сложных сценариев тестирования.Осциллограф DHO5054 RIGOL объединяет 5 приборов в одном:
- цифровой осциллограф,
- анализатор спектра,
- цифровой вольтметр,
- высокоточный частотомер и сумматор,
- анализатор протоколов последовательной передачи данных.
Особенности и технические характеристики
- количество входных аналоговых каналов - 4;
- максимальная полоса пропускания (50 Ом) – 500 МГц;
- максимальная частота дискретизации – 4 Гвыб/с;
- максимальная глубина памяти – 500 Мвыб;
- скорость захвата осциллограмм – до 1 000 000 осц/с;
- разрешение по вертикали – от 12 до 16 бит;
- анализ спектра – 1 млн. точек;
- нижний устанавливаемый предел чувствительности по вертикали – 100 мкВ/дел;
- анализ мощности, построение гистограмм, декодирование сигналов протоколов последовательной передачи данных;
- 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
- многофункциональная ручка Flex для удобства пользования прибором;
- фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
- интерфейсы USB, LAN, HDMI;
- обновление прошивки онлайн.

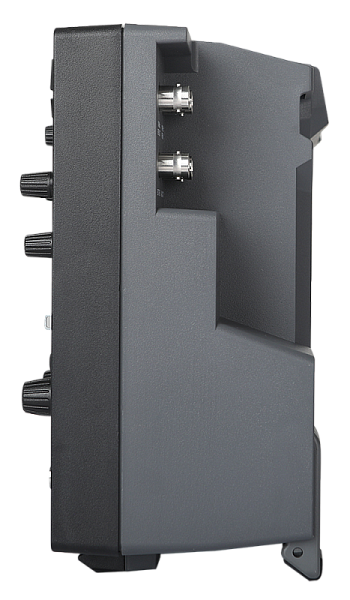

Компактный дизайн.
Модели серии 5000 отличаются компактным дизайном и размерами 335 мм (Ш) = 235 мм (В) = 154 мм (Г), что сводит к минимуму использование места на рабочем столе. Высота установки в стойку 5U делает его эффективным решением для системной интеграции, повышения эффективности использования шкафа и общей компактности.
Высокая точность.
12-битное вертикальное разрешение с глубиной квантования до 4096 бит в 16 раз превышает разрешение 8-битного осциллографа, что значительно повышает точность измерений и фиксирует мельчайшие изменения формы сигнала в таких сферах применения как энергетика, медицинское оборудование, радиоизмерения и другие.
Возможность питания от аккумулятора (аккумулятор не входит в стандартную комплектацию осциллографа)
. DHO5000 работает от аккумуляторной батареи, что позволяет проводить измерения вне лаборатории. Аккумуляторный блок также обеспечивает экологически чистую энергию в условиях высоких помех, сводя к минимуму воздействие окружающей среды на результаты испытаний.Документы
| Характеристика | Значение |
|---|
