RSA3030E Rigol Анализатор спектра реального времени

RSA3030E Rigol представляет собой современный анализатор спектра реального времени, объединяющий функциональность классических анализаторов и систем анализа модулированных сигналов. Благодаря технологии UltraReal, прибор обеспечивает высокую скорость обновления спектра и захват кратковременных событий, а поддержка опции VSA (Vector Signal Analysis) позволяет выполнять детальный анализ цифровых и аналоговых модуляций в соответствии с современными стандартами связи.

Серия RSA3000E включает следующие модели:

• RSA3015E/RSA3015E-TG — частотный диапазон от 9 кГц до 1,5 ГГц
• RSA3030E/RSA3030E-TG — частотный диапазон от 9 кГц до 3,0 ГГц

Прибор RSA3030E Rigol сочетает в себе высокую точность измерений и универсальность, объединяя функции сразу нескольких устройств. Он позволяет проводить широкий спектр радиочастотных тестов и измерений благодаря встроенному набору инструментов, включая:

• Анализатор спектра общего назначения (GPSA);
• Анализатор спектра в реальном времени (RTSA);
• Векторный анализатор сигналов (VSA, опция);
• Измеритель электромагнитных помех (EMI, опция).

Благодаря такому сочетанию возможностей прибор подходит как для лабораторных, так и для полевых измерений, обеспечивая точные результаты и гибкость при работе с различными радиочастотными системами.

Анализатор спектра RSA3030E-TG широко применяется в следующих областях:​

• Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
• Функциональное тестирование радиочастотных систем
• Лабораторные исследования в области радиотехники
• Предварительные испытания на электромагнитную совместимость (ЭМС)
• Сервисное обслуживание и ремонт ВЧ-оборудования
• Анализ сигналов WiFi, Bluetooth и других современных беспроводных технологий​
• Характеристика антенн и передатчиков

Преимущества прибора

• Гарантированный захват сигналов — технология Ultra-Real обеспечивает 100% перехват событий длительностью от 9,3 мкс без пропусков​
• Максимальный частотный диапазон в серии — покрытие от 9 кГц до 3 ГГц
• Низкий уровень собственного шума — DANL менее -161 дБм (с предусилителем) позволяет выявлять даже слабые сигналы и гармоники​
• Два инструмента в одном — встроенные GPSA (свипирующий анализатор) и RTSA (анализатор реального времени)
• Высокое разрешение по частоте — RBW от 1 Гц до 3 МГц для детального анализа спектральных характеристик и разделения близких сигналов​
• Полоса анализа в реальном времени — 10 МГц стандартно для захвата широкополосных сигналов без пропусков данных​
• Низкий фазовый шум — менее -102 дБн/Гц @ 10 кГц обеспечивает точные измерения частоты и фазовых характеристик​
• Компактный и лёгкий дизайн — всего 410×224×135 мм и 4,95 кг позволяют использовать в полевых условиях и лабораториях​
• Несколько режимов спектральной визуализации — Normal, Density, Spectrogram, Power vs Time для комплексного анализа сигналов​
• Частотный запуск по маске (FMT) — автоматическое выявление и захват кратковременных и спорадичных событий в спектре​
• 10,1 дюймовый емкостной сенсорный дисплей — чёткое отображение спектра, удобное управление мультитач жестами и работа даже с мелкими элементами интерфейса​​
• Расширенные режимы работы — поддержка EMI-тестирования (опция) и ASK/FSK-демодуляции (опция) в одном приборе.

Гибридная архитектура Ultra-Real

Основное преимущество RSA3030E-TG заключается в объединении двух полностью функциональных анализаторов спектра:​

1. Развертывающийся анализатор спектра (GPSA) – обеспечивает традиционный свип-анализ с разрешением по частоте до 1 Гц. Режим позволяет быстро сканировать весь спектр, выполнять точные измерения амплитудно-частотных характеристик и контролировать уровень помех в широком диапазоне.​
2. Анализатор спектра реального времени (RTSA) – захватывает сигналы без остановки в полосе 10 МГц с гарантированным временем перехвата 9,3 микросекунды. Любой сигнал, находящийся в анализируемой полосе дольше 9,3 микросекунды, будет захвачен и корректно измерен без пропусков данных, что позволяет обнаруживать даже кратковременные и скачкообразные события в спектре.​

Низкий уровень собственного шума

Типичный средний уровень собственного шума (DANL) зависит от частотного диапазона и режима усиления. Без предусилителя достигает от -136 до -141 дБм в диапазоне 1,5-3,0 ГГц. При включении опционального предусилителя этот показатель улучшается до от -156 до -161 дБм, позволяя детектировать слабые сигналы, гармоники и источники помех на уровне теплового шума. Это существенно расширяет возможности прибора при работе с низкоуровневыми сигналами в условиях высокого уровня фонового шума.

Низкий фазовый шум

Значение фазового шума составляет менее -102 дБн/Гц при отстройке 10 кГц (типично). Это свидетельствует о высокой спектральной чистоте анализатора и обеспечивает точные измерения характеристик шума испытываемых устройств, включая малошумящие усилители и прецизионные генераторы.

Частотный запуск по маске (FMT)

Уникальный режим захвата, позволяющий программировать шаблон в двумерной плоскости частота-амплитуда:​

• Захват сигналов внутри заданной области – автоматическое срабатывание при обнаружении сигнала в определенном диапазоне частот и амплитуд
• Захват сигналов вне заданной области – выявление нежелательных излучений и источников помех, выходящих за пределы нормальной работы
• Захват переходов между состояниями (вход-выход или выход-вход) – обнаружение скачков и изменений в спектре
• Программируемое разрешение триггера: ± 0,5 дБ

Эта возможность особенно полезна для обнаружения нарушений в норме работы, скачкообразных передач по частоте, появления помех и других аномалий в ВЧ системах.

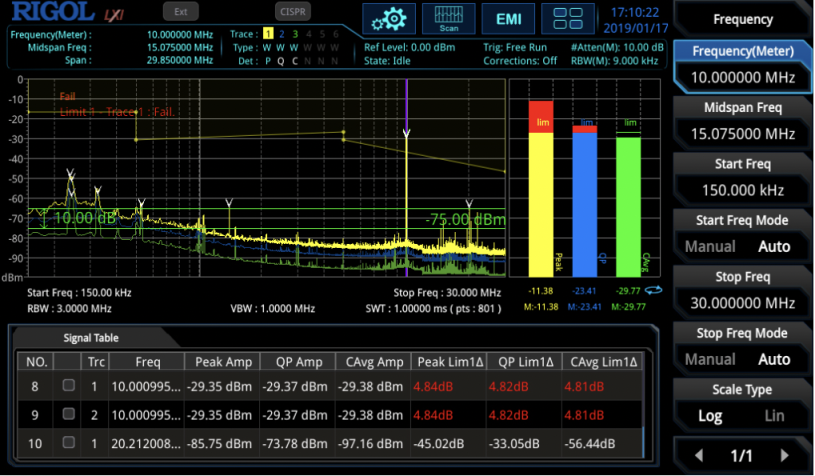

Режим предварительного тестирования ЭМС (EMI)

С опцией RSA3000E-EMI анализатор поддерживает полный набор функций для предварительного EMI-тестирования:​

• Полосы разрешения, соответствующие стандартам CISPR 16-1-1: 200 Гц, 9 кГц, 120 кГц, 1 МГц
• Детекторы: положительный пик, отрицательный пик, среднее значение, квазипик, CISPR-среднее, RMS-среднее
• Автоматическое предельное тестирование – сравнение измеренных значений с предельными уровнями согласно стандартам
• Сканирование в один шаг и полосное сканирование – гибкие режимы измерения для различных типов помех
• Возможность одновременной работы нескольких детекторов – параллельное использование различных алгоритмов анализа
• Генерация отчетов о результатах тестирования – документирование результатов для целей сертификации

Режим ASK/FSK демодуляции

Опция векторного анализа сигналов (RSA3000E-ASK/FSK) позволяет выполнять демодуляцию цифровых модулированных сигналов, включая 2FSK, 4FSK, 8FSK, 2ASK и 4ASK. Анализатор вычисляет ошибки модуляции, отображает созвездия и глазковые диаграммы для оценки качества цифровой передачи.​
