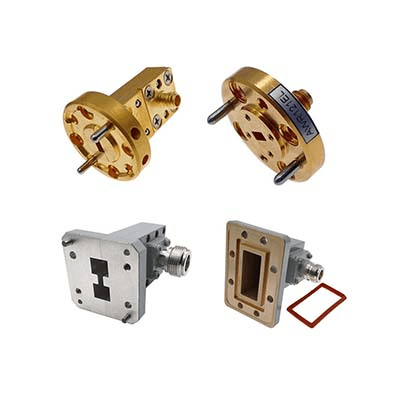

Адаптеры Волновод-Коаксиал
Адаптеры Волновод-Коаксиал представляют собой серию высокочастотных переходников, предназначенных для эффективного преобразования и передачи сигнала между волноводным трактом и коаксиальной линией. Серия охватывает широкий диапазон частот от 0,35 ГГц до 110 ГГц и поддерживает переходы на различные типы коаксиальных разъемов (N, SMA, TNC, 7/16 DIN, 1.0 мм, 1.85 мм, 2.4 мм, 2.92 мм, 3.5 мм). Эти адаптеры обеспечивают низкие потери, высокую изоляцию и стабильные характеристики, что делает их критически важными компонентами для антенных систем, измерительных комплексов и радиолокационного оборудования.
Серия адаптеров Волновод-Коаксиал разработана для создания интерфейса между волноводными системами передачи (использующими стандартные диапазоны WR) и коаксиальными кабелями или устройствами. Конструкция адаптера содержит специальный зонд (probe), который обеспечивает эффективное возбуждение нужного типа волны (обычно TE10) в волноводе. Адаптеры доступны в двух основных исполнениях: боковом (Right Angle) и торцевом (End Launch), что позволяет оптимально интегрировать их в различные волноводные узлы и тракты. Каждая модель рассчитана на строго определенный частотный диапазон соответствующего стандарта волновода (например, WR90 для X-диапазона). Серия включает как стандартные переходы, так и переходы для двойноволноводных (Double Ridge) диапазонов (WRD), обеспечивающих более широкую полосу пропускания.
Области применения
- Радиолокационные системы (РЛС)
- Спутниковые и телекоммуникационные антенные системы
- Измерительное оборудование СВЧ и мм-диапазонов
- Научные исследования (радиоастрономия, физика плазмы)
- Оборонные и аэрокосмические системы
- Оборудование для испытаний антенн и безэховых камер
- Системы связи (микроволновая, спутниковая)
Доступные модели (сгруппированные по волноводному диапазону)
Миллиметровый диапазон (WR10, WR12, WR15, WR19, WR22):
WR10 (73.8-110 ГГц): AWR101A/F, AWR101M, AWR101EL/EM (на 1.0 мм)
WR12 (60.5-91.9 ГГц): AWR121/F, AWR121M, AWR121EL/EM (на 1.0 мм)
WR15 (50-75 ГГц): AWR151/F, AWR151M, AWR151EM/EL (на 1.0 мм); AWR15185, AWR15185EL, AWR15185MEL (на 1.85 мм)
WR19 (39.2-59.6 ГГц): AWR19185, AWR19185EL (на 1.85 мм)
WR22 (32.9-50 ГГц): AWR2224/F/M, AWR2224EL/EM (на 2.4 мм); AWR2224S, AWR22185, AWR22185EL (на 1.85 мм)
К-диапазон и выше (WR28, WR34, WR42, WR51, WR62):
WR28 (26.3-40 ГГц): AWR28292, AWR28292EL, AWR28292G (на 2.92 мм)
WR34 (21.7-33 ГГц): AWR34292, AWR34292EL, AWR34292A/EA, AWR34292G (на 2.92 мм)
WR42 (17.6-26.7 ГГц): AWR42292, AWR42292EL, AWR42292A (на 2.92 мм); AWR42SMA (на SMA)
WR51 (14.5-22 ГГц): AWR51SMA/A, AWR51SMAEL (на SMA); AWR5135 (на 3.5 мм); AWR51292, AWR51292EL (на 2.92 мм)
WR62 (11.9-18 ГГц): AWR62N/EL, AWR62SMA/EL, AWR62292/EL (на N, SMA, 2.92 мм)
СВЧ-диапазон (WR75, WR90, WR102, WR112, WR137, WR159, WR187, WR229, WR284, WR340, WR430, WR510, WR650, WR770, WR975, WR1150, WR2100):
Переходы на разъемы: N, SMA, TNC, 7/16 DIN.
Примеры: AWR75N/SMA/T, AWR90N/SMA/T, AWR102N/SMA, AWR112N/SMA, AWR137N/SMA, AWR159N/SMA, AWR187N/SMA, AWR229N/SMA, AWR284N/SMA/D, AWR340N/SMA/D, AWR430N/SMA/D, AWR510N, AWR650N/SMA, AWR770N/SMA/D, AWR975N/D, AWR1150N, AWR2100N.
Двойноволноводные диапазоны (WRD - Double Ridge):
WRD110 (11-26.5 ГГц): AWRD110SMA/EL (на SMA)
WRD180 (18-40 ГГц): AWRD18024 (на 2.4 мм), AWRD180292/EL (на 2.92 мм)
WRD200 (2-6 ГГц): AWRD200DHP/N/SMA (на 7/16 DIN, N, SMA)
WRD250 (2.6-7.8 ГГц): AWRD250N/EL (на N)
WRD350 (3.5-8.2 ГГц): AWRD350N/SMA (на N, SMA)
WRD475 (4.75-11 ГГц): AWRD475N/EL (на N)
WRD500 (5-18 ГГц): AWRD500N/SMA (на N, SMA)
WRD580 (5.8-16 ГГц): AWRD580N/SMA/T (на N, SMA, TNC)
WRD650 (6.5-18 ГГц): AWRD650N/EL/S (на N, SMA)
WRD750 (7.5-18 ГГц): AWRD750N/EL/S/T/EL (на N, SMA, TNC)
WRD840 (0.8-2 ГГц): AWRD840N (на N)
| Модель | Частота, от (МГЦ) | Частота, до (МГЦ) | Входной разъём | Выходной разъём | Тип корпуса | КСВН Макс. | Тип подключения | Размер волновода | Коаксиальный разъем (мм) | Пол | КСВ Макс. | Тип фланца | В наличии |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWRD840N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD750N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD650N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD580N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD500N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD475N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD350N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD250N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD200DHP | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD180292 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD18024 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWRD110SMA | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR2100N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR1150N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR975N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR770N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR650N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR510N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR340N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR284N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR229N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR187N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR159N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR137N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR112N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR102N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR90N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR75N | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR51292EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR51292 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR5135 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR51SMAEL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR51SMA | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR42SMA | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR42292A | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR42292EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR42292 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR34292G | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR34292A | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR34292EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR34292 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR28292G | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR28292EL | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR28292 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR22185EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR22185 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR2224S | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR2224EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR2224 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR19185EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR19185 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR15185MEL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR15185EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR15185 | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR151EM/EL | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR151M | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR151/F | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR121EL/EM | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR121M | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR121/F | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR101EL/EM | - | - | - | - | Завершить запуск | - | - | - | - | - | - | - | По запросу |
| AWR101M | - | - | - | - | Прямой угол | - | - | - | - | - | - | - | По запросу |
| AWR101A/F | 73.8 | 110 | 1 | 2 | Прямой угол | 3 | 5 | 6 | 10 | 123 | 123123 | 55 | По запросу |
