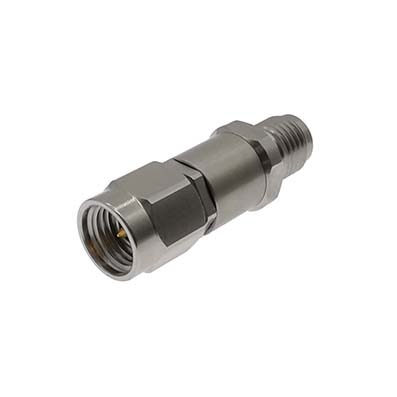

Адаптеры 3,5 мм
Применение Адаптеры 3,5 мм
Серия адаптеров 3,5 мм разработана для обеспечения надежных и точных соединений в высокочастотных измерительных трактах. Эти адаптеры позволяют осуществлять переходы между популярным интерфейсом 3,5 мм и другими распространенными типами соединителей, включая 1,85 мм, 2,4 мм, 2,92 мм, N, SMA, SMP, SSMA и BMA. Конструкция адаптеров направлена на минимизацию отражений и вносимых потерь, обеспечивая низкий КСВН (до 1,15:1) и высокую повторяемость измерений. Доступны различные варианты исполнения: прямое (Straight), угловое (Right Angle), фланцевое (4 Hole Flange) и панельное (Bulkhead), что позволяет гибко интегрировать их в любые конфигурации измерительных систем и аппаратуры.
Области применения
- Калибровка и работа с векторными анализаторами цепей (VNA) в диапазоне до 34 ГГц
- Прецизионные лабораторные измерения в СВЧ-диапазоне
- Тестирование компонентов и систем 5G, спутниковой связи, радиолокации
- Исследовательские и опытно-конструкторские работы (R&D) в области ВЧ-технологий
- Производственные и автоматизированные тестовые системы (ATE)
- Телекоммуникационная, аэрокосмическая и оборонная промышленность
Доступные модели
Внутрисерийные адаптеры 3,5 мм ↔ 3,5 мм (до 33/34 ГГц):
A2701B / A2701B-F1 / A2701B-RA — 3.5mm Female ↔ 3.5mm Female (прямой/фланцевый/угловой)
A2702B / A2702B-RA — 3.5mm Male ↔ 3.5mm Male (прямой/угловой)
A2703B / A2703B-RA — 3.5mm Male ↔ 3.5mm Female (прямой/угловой)
A3301P / A3301P-Y1 / A3301P-RA1 — 3.5mm Female ↔ 3.5mm Female (прямой/панельный/угловой)
A3302P / A3302P-RA1 — 3.5mm Male ↔ 3.5mm Female (прямой/угловой)
A3303P / A3303P-RA1 — 3.5mm Male ↔ 3.5mm Male (прямой/угловой)
Межсерийные адаптеры 3,5 мм ↔ 1,85 мм (до 33/34 ГГц):
A2716B — 1.85mm Male ↔ 3.5mm Male (до 34 ГГц)
A2717B — 1.85mm Female ↔ 3.5mm Male (до 34 ГГц)
A2718B — 1.85mm Male ↔ 3.5mm Female (до 34 ГГц)
A2719B — 1.85mm Female ↔ 3.5mm Female (до 34 ГГц)
A3312P — 1.85mm Female ↔ 3.5mm Female (до 33 ГГц)
A3313P — 1.85mm Female ↔ 3.5mm Male (до 33 ГГц)
A3314P — 1.85mm Male ↔ 3.5mm Female (до 33 ГГц)
A3315P — 1.85mm Male ↔ 3.5mm Male (до 33 ГГц)
Межсерийные адаптеры 3,5 мм ↔ 2,4 мм (до 34 ГГц):
A2708B — 2.4mm Female ↔ 3.5mm Male
A2709B — 2.4mm Male ↔ 3.5mm Male
A2710B — 2.4mm Female ↔ 3.5mm Female
A2711B — 2.4mm Male ↔ 3.5mm Female
Межсерийные адаптеры 3,5 мм ↔ 2,92 мм (до 34 ГГц):
A2704B — 2.92mm Female ↔ 3.5mm Female
A2705B — 2.92mm Male ↔ 3.5mm Male
A2706B — 2.92mm Male ↔ 3.5mm Female
A2707B — 2.92mm Female ↔ 3.5mm Male
Межсерийные адаптеры 3,5 мм ↔ BMA (до 18 ГГц):
A1874B — 3.5mm Male ↔ BMA Male
A1875B — 3.5mm Male ↔ BMA Female
A1876B — 3.5mm Female ↔ BMA Male
A1877B — 3.5mm Female ↔ BMA Female
Межсерийные адаптеры 3,5 мм ↔ N (до 18 ГГц):
A1813B — 3.5mm Male ↔ N Male
A1814B — 3.5mm Female ↔ N Male
A1815B — 3.5mm Male ↔ N Female
A1816B — 3.5mm Female ↔ N Female
Межсерийные адаптеры 3,5 мм ↔ SMA (до 18/27 ГГц):
A1843B — 3.5mm Male ↔ SMA Male (до 18 ГГц)
A1844B — 3.5mm Female ↔ SMA Male (до 18 ГГц)
A1845B — 3.5mm Male ↔ SMA Female (до 18 ГГц)
A1846B — 3.5mm Female ↔ SMA Female (до 18 ГГц)
A2709P — 3.5mm Female ↔ SMA Female (до 27 ГГц)
A2710P— 3.5mm Male ↔ SMA Female (до 27 ГГц)
A2711P — 3.5mm Female ↔ SMA Male (до 27 ГГц)
A2712P — 3.5mm Male ↔ SMA Male (до 27 ГГц)
Межсерийные адаптеры 3,5 мм ↔ SMP (до 34 ГГц):
A2712B — SMP Female ↔ 3.5mm Female
A2713B — SMP Male ↔ 3.5mm Female
A2714B — SMP Male ↔ 3.5mm Male
A2715B — SMP Female ↔ 3.5mm Male
Межсерийные адаптеры 3,5 мм ↔ SSMA (до 34 ГГц):
A2720B — SSMA Male ↔ 3.5mm Male
A2721B — SSMA Female ↔ 3.5mm Male
A2722B — SSMA Male ↔ 3.5mm Female
A2723B — SSMA Female ↔ 3.5mm Female
