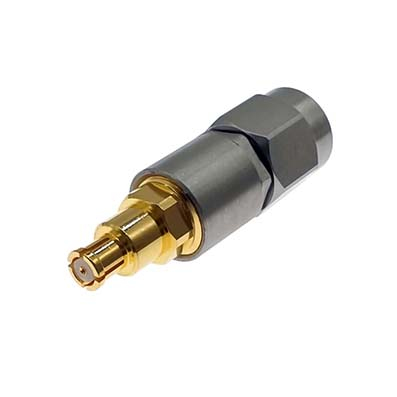

Адаптеры SMP

Адаптеры SMP представляют собой серию высокочастотных коаксиальных переходников, предназначенных для работы в частотном диапазоне до 40 ГГц. Серия включает как внутрисерийные (SMP ↔ SMP), так и межсерийные переходы на другие интерфейсы (SMA, 2,4 мм, 2,92 мм, 3,5 мм, SSMA). Эти адаптеры обеспечивают компактное и быстрое соединение типа "push-on" (защелкивание), низкий КСВН и стабильные электрические характеристики, что делает их идеальным решением для модульных и высокоплотных СВЧ-систем.

до 18, 34 и 40 ГГц в зависимости от модели Широкий диапазон рабочих частот
Быстрое соединение типа "push-on" (защелкивание) Соединение
Внутрисерийные (In Series) и межсерийные (Between Series) Переходы
Компактный размер и малый вес Преимущества
Низкий КСВН (от 1,25:1 до 1,30:1 в зависимости от модели) Потери
Прямое (Straight) для легкой интеграции Исполнение
Высокая механическая надежность и долговечность соединения Преимущества

Серия адаптеров SMP разработана для обеспечения надежных и быстрых соединений в высокочастотных трактах, где важна миниатюризация и скорость коммутации. Разъемы SMP (SubMiniature Push-on) характеризуются малыми габаритами и простотой соединения по принципу "push-on" (вставка с защелкиванием), что позволяет осуществлять быстрый монтаж и демонтаж без использования инструментов. Данные адаптеры позволяют осуществлять переходы между SMP и другими популярными типами соединителей, включая SMA, 2,4 мм, 2,92 мм, 3,5 мм и SSMA. Конструкция адаптеров направлена на минимизацию отражений и вносимых потерь, обеспечивая низкий КСВН и высокую повторяемость соединений в диапазоне до 40 ГГц (отдельные модели до 18 и 34 ГГц). Все модели выполнены в прямом исполнении (Straight), что облегчает интеграцию в измерительные системы и модульные конструкции.

Области применения

  • Компактные и модульные СВЧ-системы
  • Высокочастотные измерительные системы (до 40 ГГц)
  • Оборудование для телекоммуникаций (в том числе 5G)
  • Аэрокосмическая и оборонная промышленность
  • Радиочастотные модули и платы с высокой плотностью монтажа
  • Системы, требующие быстрой коммутации соединений
  • Исследовательские и опытно-конструкторские работы

Доступные модели

Внутрисерийные адаптеры SMP ↔ SMP:
AS01 — SMP Female ↔ SMP Female (до 40 ГГц)
AS02 — SMP Female ↔ SMP Female (до 40 ГГц)
AS03 — SMP Female ↔ SMP Female (до 18 ГГц)
AS04 — SMP Female ↔ SMP Female (до 18 ГГц)

Межсерийные адаптеры SMP ↔ SMA (до 18 ГГц):
A1835B — SMP Male ↔ SMA Male
A1836B — SMP Female ↔ SMA Male
A1837B — SMP Male ↔ SMA Female
A1838B — SMP Female ↔ SMA Female

Межсерийные адаптеры SMP ↔ 2,4 мм (до 40 ГГц):
A4016B — 2.4mm Male ↔ SMP Male
A4017B — 2.4mm Male ↔ SMP Female
A4018B — 2.4mm Female ↔ SMP Male
A4019B — 2.4mm Female ↔ SMP Female

Межсерийные адаптеры SMP ↔ 2,92 мм (до 40 ГГц):
A4012B — SMP Male ↔ 2.92mm Male
A4013B — SMP Female ↔ 2.92mm Male
A4014B — SMP Male ↔ 2.92mm Female
A4015B — SMP Female ↔ 2.92mm Female

Межсерийные адаптеры SMP ↔ 3,5 мм (до 34 ГГц):
A2712B — SMP Female ↔ 3.5mm Female
A2713B — SMP Male ↔ 3.5mm Female
A2714B — SMP Male ↔ 3.5mm Male
A2715B — SMP Female ↔ 3.5mm Male

Межсерийные адаптеры SMP ↔ SSMA (до 40 ГГц):
A4035B — SMP Male ↔ SSMA Male
A4036B — SMP Female ↔ SSMA Male
A4037B — SMP Male ↔ SSMA Female
A4038B — SMP Female ↔ SSMA Female




подробнее свернуть
до 18, 34 и 40 ГГц в зависимости от модели Широкий диапазон рабочих частот
Быстрое соединение типа "push-on" (защелкивание) Соединение
Внутрисерийные (In Series) и межсерийные (Between Series) Переходы
Компактный размер и малый вес Преимущества
Низкий КСВН (от 1,25:1 до 1,30:1 в зависимости от модели) Потери
Прямое (Straight) для легкой интеграции Исполнение
Высокая механическая надежность и долговечность соединения Преимущества
