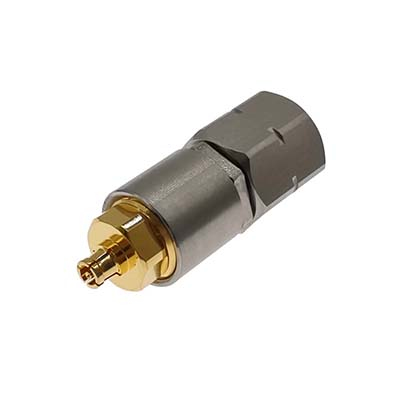

Адаптеры Mini SMP
Применение Адаптеры Mini SMP
Серия адаптеров Mini SMP разработана для обеспечения надежных и точных соединений в высокочастотных измерительных и коммутационных трактах. Mini SMP разъемы характеризуются малыми габаритами и предназначены для применения в условиях ограниченного пространства. Данные адаптеры позволяют осуществлять переходы между Mini SMP и другими распространенными типами соединителей, включая 1,85 мм, 2,4 мм, 2,92 мм, SMA и SSMA. Конструкция адаптеров направлена на минимизацию отражений и вносимых потерь, обеспечивая низкий КСВН и высокую повторяемость измерений. Все модели выполнены в прямом исполнении (Straight), что облегчает интеграцию в измерительные системы.
Области применения
- Компактные СВЧ- и мм-волновые модули и системы
- Высокочастотные измерительные системы (до 67 ГГц)
- Оборудование для телекоммуникаций (в том числе 5G)
- Аэрокосмическая и оборонная промышленность
- Исследовательские и опытно-конструкторские работы в области ВЧ-технологий
- Автоматизированные тестовые системы (ATE)
Доступные модели
Внутрисерийные адаптеры Mini SMP ↔ Mini SMP:
ASS01 — Mini SMP Female ↔ Mini SMP Female (до 40 ГГц)
ASS02 — Mini SMP Female ↔ Mini SMP Female (до 40 ГГц)
ASS03 — Mini SMP Female ↔ Mini SMP Female (до 18 ГГц)
Межсерийные адаптеры Mini SMP ↔ 1,85 мм (до 67 ГГц):
A6708B — Mini SMP Female ↔ 1.85mm Female
A6709B — Mini SMP Male ↔ 1.85mm Female
A6710B — Mini SMP Female ↔ 1.85mm Male
A6711B — Mini SMP Male ↔ 1.85mm Male
Межсерийные адаптеры Mini SMP ↔ 2,4 мм (до 40 ГГц):
A4028B — Mini SMP Male ↔ 2.4mm Male
A4029B — Mini SMP Female ↔ 2.4mm Male
A4030B — Mini SMP Male ↔ 2.4mm Female
A4031B — Mini SMP Female ↔ 2.4mm Female
Межсерийные адаптеры Mini SMP ↔ 2,92 мм (до 40 ГГц):
A4024B — Mini SMP Male ↔ 2.92mm Male
A4025B — Mini SMP Female ↔ 2.92mm Male
A4026B — Mini SMP Male ↔ 2.92mm Female
A4027B — Mini SMP Female ↔ 2.92mm Female
Межсерийные адаптеры Mini SMP ↔ SMA (до 18 ГГц):
A1839B — Mini SMP Male ↔ SMA Male
A1840B — Mini SMP Female ↔ SMA Male
A1841B — Mini SMP Male ↔ SMA Female
A1842B — Mini SMP Female ↔ SMA Female
Межсерийные адаптеры Mini SMP ↔ SSMA (до 40 ГГц):
A4039B — Mini SMP Male ↔ SSMA Male
A4040B — Mini SMP Female ↔ SSMA Male
A4041B — Mini SMP Male ↔ SSMA Female
A4042B — Mini SMP Female ↔ SSMA Female
Характеристики Адаптеры Mini SMP
