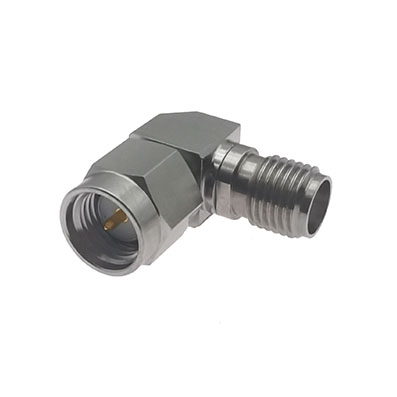

Адаптеры SMA
Адаптеры SMA представляют собой серию миниатюрных высокочастотных коаксиальных переходников, предназначенных для работы в частотном диапазоне до 27 ГГц. Серия включает как внутрисерийные (SMA ↔ SMA), так и обширный спектр межсерийных переходов на другие интерфейсы (BNC, N, 1,85 мм, 2,4 мм, 2,92 мм, 3,5 мм, SSMA, SMP, Mini SMP, QSMA, TNCA). Обеспечивая низкий КСВН, компактность и надежность, эти адаптеры являются наиболее распространенным решением для широкого круга СВЧ-приложений, от лабораторных измерений до телекоммуникационных систем.
Серия адаптеров SMA разработана для обеспечения универсальных и точных соединений в СВЧ-трактах. Разъемы SMA (SubMiniature version A) являются отраслевым стандартом благодаря своему малому размеру, надежной резьбовой фиксации и широкой доступности. Данные адаптеры позволяют осуществлять переходы между SMA и практически всеми распространенными типами соединителей, включая BNC, N, 1,85 мм, 2,4 мм, 2,92 мм, 3,5 мм, SSMA, SMP, Mini SMP, QSMA и TNCA. Конструкция адаптеров направлена на минимизацию отражений и вносимых потерь, обеспечивая низкий КСВН (до 1,15:1) и высокую повторяемость соединений. Доступны различные варианты исполнения: прямое (Straight), угловое (Right Angle), фланцевое (4 Hole Flange), панельное (Bulkhead) и герметичное панельное (Bulkhead Hermetically), что позволяет гибко интегрировать их в любые конфигурации оборудования.
Области применения
- Лабораторное и измерительное оборудование (VNA, анализаторы спектра, генераторы)
- Телекоммуникационные системы (включая базовые станции 4G/5G)
- Радиочастотные модули и печатные платы
- Аэрокосмическая и оборонная промышленность
- Системы спутниковой связи и радиолокации
- Медицинская электроника и научные исследования
- Автоматизированные тестовые системы (ATE)
Доступные модели
Внутрисерийные адаптеры SMA ↔ SMA:
До 18 ГГц: A1828B (прямой), A1828B-F1/F2 (фланцевый), A1828B-Y1/Y2/Y3 (панельный), A1828B-R (угловой); A1829B (прямой), A1829B-R (угловой); A1830B (прямой), A1830B-Y (панельный), A1830B-R (угловой).
До 27 ГГц: A2701P (прямой), A2701P-F1/F2 (фланцевый), A2701P-Y1/Y2 (панельный); A2702P (прямой), A2702P-F1 (фланцевый); A2703P (прямой); A2728B-RA (угловой, Female-Female); A2729B-RA (угловой, Male-Male); A2730B-RA (угловой, Female-Male).
Герметичный: AHS-SFSF-1 (панельный герметичный, до 18 ГГц).
Межсерийные адаптеры SMA ↔ 1,85 мм (до 18 ГГц):
A1855B / A1856B / A1857B / A1858B — 1.85mm ↔ SMA
Межсерийные адаптеры SMA ↔ 2,4 мм:
До 18 ГГц: A1851B / A1852B / A1853B / A1854B — 2.4mm ↔ SMA
До 27 ГГц: A2717P / A2718P / A2719P / A2720P — 2.4mm ↔ SMA
Межсерийные адаптеры SMA ↔ 2,92 мм:
До 18 ГГц: A1847B / A1848B / A1849B / A1850B — 2.92mm ↔ SMA
До 27 ГГц: A2713P / A2714P / A2715P / A2716P — 2.92mm ↔ SMA
Межсерийные адаптеры SMA ↔ 3,5 мм:
До 18 ГГц: A1843B / A1844B / A1845B / A1846B — 3.5mm ↔ SMA
До 27 ГГц: A2709P / A2710P / A2711P / A2712P — 3.5mm ↔ SMA
Межсерийные адаптеры SMA ↔ BNC (до 4 ГГц):
A0405P / A0406P / A0407P / A0408P — SMA ↔ BNC
Межсерийные адаптеры SMA ↔ N (до 18 ГГц):
A1805B / A1806B / A1807B / A1808B / A1808B-F / A1808B-Y — SMA ↔ N
A1802P / A1803P / A1804P / A1805P — SMA ↔ N
Межсерийные адаптеры SMA ↔ Mini SMP (до 18 ГГц):
A1839B / A1840B / A1841B / A1842B — Mini SMP ↔ SMA
Межсерийные адаптеры SMA ↔ QSMA (до 18 ГГц):
A1859B / A1861B — SMA ↔ QSMA
Межсерийные адаптеры SMA ↔ TNCA (до 18 ГГц):
A1863B / A1864B / A1865B / A1866B — SMA ↔ TNCA
A1827P-F1 — SMA Female ↔ TNCA Female (фланцевый)
Межсерийные адаптеры SMA ↔ SMP (до 18 ГГц):
A1835B / A1836B / A1837B / A1838B — SMP ↔ SMA
Межсерийные адаптеры SMA ↔ SSMA (до 18 ГГц):
A1831B / A1832B / A1833B / A1834B — SSMA ↔ SMA
