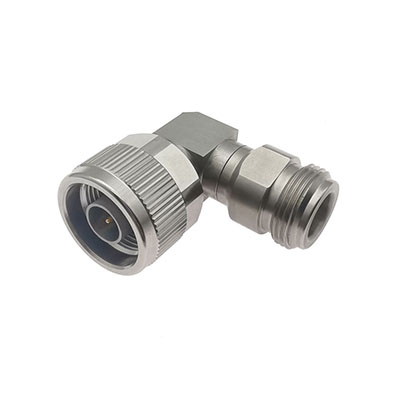

Адаптеры N-Type
Применение Адаптеры N-Type
Серия адаптеров N-Type разработана для обеспечения надежных и точных соединений в широкополосных СВЧ-системах. Разъемы N-Type характеризуются высокой механической прочностью, герметичностью и способностью работать в жестких условиях эксплуатации. Данные адаптеры позволяют осуществлять переходы между стандартным N-интерфейсом и другими популярными типами соединителей, включая BNC, SMA, SSMA, 2,4 мм, 2,92 мм, 3,5 мм и TNCA. Конструкция адаптеров направлена на минимизацию отражений и вносимых потерь, обеспечивая низкий КСВН (до 1,15:1) и высокую повторяемость соединений. Доступны различные варианты исполнения: прямое (Straight), угловое (Right Angle), фланцевое (4 Hole Flange) и панельное (Bulkhead), что позволяет гибко интегрировать их в любые конфигурации оборудования.
Области применения
- Телекоммуникационные системы (базовые станции, антенны)
- Радиочастотное и измерительное оборудование (VNA, анализаторы спектра)
- Аэрокосмическая и оборонная промышленность
- Системы радиолокации и спутниковой связи
- Промышленная автоматизация и системы управления
- Лабораторные стенды и научные исследования
- Системы, требующие надежных и герметичных соединений
Доступные модели
Внутрисерийные адаптеры N ↔ N (до 18 ГГц):
A1825B-F1 / A1825B-Y1 / A1825B-Y2 / A1825B-RA — N Female ↔ N Female (прямой/фланцевый/панельный/угловой)
A1826B / A1826B-RA — N Male ↔ N Female (прямой/угловой)
A1827B / A1827B-RA — N Male ↔ N Male (прямой/угловой)
Межсерийные адаптеры N ↔ BNC (до 4 ГГц):
A0401P — N Male ↔ BNC Male
A0402P — N Female ↔ BNC Female
A0403P — N Male ↔ BNC Female
A0404P — N Female ↔ BNC Male
Межсерийные адаптеры N ↔ SMA (до 18 ГГц):
A1805B — SMA Male ↔ N Male
A1806B — SMA Female ↔ N Male
A1807B — SMA Male ↔ N Female
A1808B / A1808B-F / A1808B-Y — SMA Female ↔ N Female (прямой/фланцевый/панельный)
A1802P — SMA Female ↔ N Female
A1803P — SMA Male ↔ N Female
A1804P — SMA Male ↔ N Male
A1805P — SMA Female ↔ N Male
Межсерийные адаптеры N ↔ SSMA (до 18 ГГц):
A1809B — SSMA Male ↔ N Male
A1810B — SSMA Female ↔ N Male
A1811B — SSMA Male ↔ N Female
A1812B — SSMA Female ↔ N Female
Межсерийные адаптеры N ↔ 2,4 мм (до 18 ГГц):
A1821B — 2.4mm Male ↔ N Male
A1822B — 2.4mm Female ↔ N Male
A1823B — 2.4mm Female ↔ N Female
A1824B — 2.4mm Male ↔ N Female
Межсерийные адаптеры N ↔ 2,92 мм (до 18 ГГц):
A1817B — 2.92mm Male ↔ N Male
A1818B — 2.92mm Female ↔ N Male
A1819B — 2.92mm Male ↔ N Female
A1820B — 2.92mm Female ↔ N Female
Межсерийные адаптеры N ↔ 3,5 мм (до 18 ГГц):
A1813B — 3.5mm Male ↔ N Male
A1814B — 3.5mm Female ↔ N Male
A1815B — 3.5mm Male ↔ N Female
A1816B — 3.5mm Female ↔ N Female
Межсерийные адаптеры N ↔ TNCA (до 18 ГГц):
A1867B / A1867B-R — N Male ↔ TNCA Male (прямой/угловой)
A1868B / A1868B-R — N Male ↔ TNCA Female (прямой/угловой)
A1869B / A1869B-R — N Female ↔ TNCA Male (прямой/угловой)
A1870B / A1870B-R — N Female ↔ TNCA Female (прямой/угловой)
Характеристики Адаптеры N-Type
