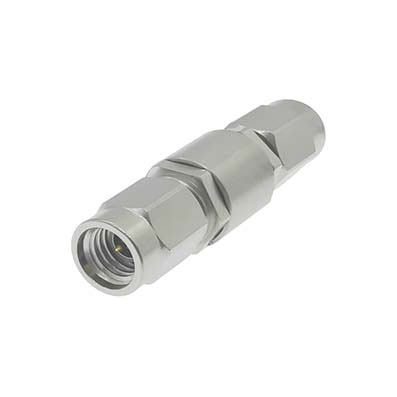

Адаптеры SSMA
Серия адаптеров SSMA разработана для обеспечения надежных и точных соединений в сверхкомпактных высокочастотных трактах. Разъемы SSMA (Sub-SubMiniature version A) являются одними из самых миниатюрных резьбовых коаксиальных соединителей, что делает их идеальными для применений с ограниченным пространством. Данные адаптеры позволяют осуществлять переходы между SSMA и другими популярными типами соединителей, включая SMA, N, 2,4 мм, 2,92 мм, 3,5 мм, SMP и Mini SMP. Конструкция адаптеров направлена на минимизацию отражений и вносимых потерь, обеспечивая низкий КСВН (до 1,15:1) и высокую повторяемость соединений в диапазоне до 40 ГГц (отдельные модели до 18 и 34 ГГц). Все модели выполнены в прямом исполнении (Straight), что облегчает интеграцию в плотные схемы и модульные конструкции.
Области применения
- Компактные и высокоплотные СВЧ-модули и платы
- Высокочастотные измерительные системы (до 40 ГГц)
- Оборудование для аэрокосмической и оборонной промышленности
- Системы связи и радиолокации
- Научно-исследовательское оборудование
- Применения, где критичны малый вес и размер
- Модульные и встраиваемые радиочастотные системы
Доступные модели
Внутрисерийные адаптеры SSMA ↔ SSMA (до 40 ГГц):
A4032B — SSMA Female ↔ SSMA Female
A4033B — SSMA Male ↔ SSMA Male
A4034B — SSMA Female ↔ SSMA Male
Межсерийные адаптеры SSMA ↔ SMA (до 18 ГГц):
A1831B — SSMA Male ↔ SMA Male
A1832B — SSMA Female ↔ SMA Male
A1833B — SSMA Male ↔ SMA Female
A1834B — SSMA Female ↔ SMA Female
Межсерийные адаптеры SSMA ↔ N (до 18 ГГц):
A1809B — SSMA Male ↔ N Male
A1810B — SSMA Female ↔ N Male
A1811B — SSMA Male ↔ N Female
A1812B — SSMA Female ↔ N Female
Межсерийные адаптеры SSMA ↔ 2,4 мм (до 40 ГГц):
A4043B — 2.4mm Male ↔ SSMA Male
A4044B — 2.4mm Female ↔ SSMA Male
A4045B — 2.4mm Male ↔ SSMA Female
A4046B — 2.4mm Female ↔ SSMA Female
Межсерийные адаптеры SSMA ↔ 2,92 мм (до 40 ГГц):
A4020B — SSMA Male ↔ 2.92mm Male
A4021B — SSMA Female ↔ 2.92mm Male
A4022B — SSMA Male ↔ 2.92mm Female
A4023B — SSMA Female ↔ 2.92mm Female
Межсерийные адаптеры SSMA ↔ 3,5 мм (до 34 ГГц):
A2720B — SSMA Male ↔ 3.5mm Male
A2721B — SSMA Female ↔ 3.5mm Male
A2722B — SSMA Male ↔ 3.5mm Female
A2723B — SSMA Female ↔ 3.5mm Female
Межсерийные адаптеры SSMA ↔ Mini SMP (до 40 ГГц):
A4039B — Mini SMP Male ↔ SSMA Male
A4040B — Mini SMP Female ↔ SSMA Male
A4041B — Mini SMP Male ↔ SSMA Female
A4042B — Mini SMP Female ↔ SSMA Female
Межсерийные адаптеры SSMA ↔ SMP (до 40 ГГц):
A4035B — SMP Male ↔ SSMA Male
A4036B — SMP Female ↔ SSMA Male
A4037B — SMP Male ↔ SSMA Female
A4038B — SMP Female ↔ SSMA Female
