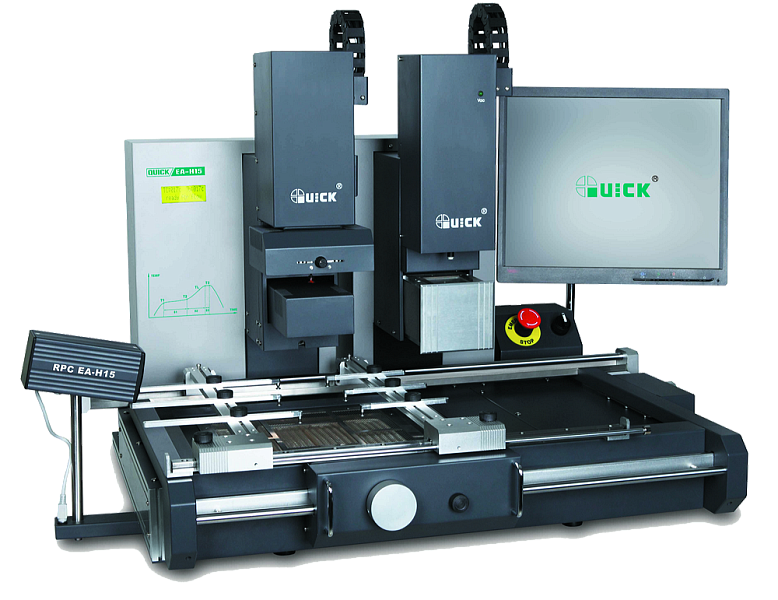

EA-H15 QUICK Паяльно-ремонтная станция
Паяльно-ремонтный комплекс повышенной мощности для пайки и выпаивания различных компонентов, выполненный в интегрированной конструкции.
Инфракрасная паяльная станция BGA QUICK EA-H15 состоит из инфракрасной ремонтной станции QUICK IR EA-H15, лазерной системы высокоточного монтажа QUICK PL EA-H15, камеры визуализации QUICK RPC EA-H15.
Особенности автоматической паяльной станции QUICK EA-H15:
- Для определения температуры поверхности корпуса BGA используется инфракрасный датчик. Таким образом осуществляется регулирование в замкнутом цикле и равномерное распределение тепла.
- Устройство прецизионной установки микросхем серии PL разработано с двухцветными оптическими линзами, обеспечивающими хорошую координацию шарикового вывода из припоя и площадки.
- Паяльно-ремонтный комплекс соединяется с компьютером с помощью программного обеспечения IRSoft для записи и анализа процессов обработки, а также формирования линейного графика для производства.
|
Общая мощность |
2400 Вт |
|
Мощность нижнего ИК-излучателя |
1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель) |
|
2000 Вт (200 Вт×4, длинноволновая инфракрасная греющая трубка, дополнительно) |
|
|
Мощность верхнего ИК-излучателя |
720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм) |
|
Апертура верхнего ИК-излучателя |
20-60 мм(регулирование по осям X, Y) |
|
Время нагрева верхнего излучателя |
Около 10сек (комнатная температура-230℃) |
|
Размеры нижнего ИК-излучателя |
290×290 мм |
|
Максимальный размер печатной платы |
400×400 мм |
|
Интерфейс |
USB (соединение с ПК) |
|
Температурный датчик |
Бесконтактный инфракрасный |
|
Двигатель |
Шаговый двигатель |
|
Вес |
40 кг |
|
Размеры (Д×В×Ш) |
850×650×730 мм |
|
Камера визуализации процесса пайки RPC Формат PAL |
Увеличение 22*10 раз |
|
Горизонтальное разрешение: 480 линий |
