EA-A00 QUICK Инфракрасная паяльная станция BGA
Инфракрасная паяльная станция BGA QUICK EA-A00 имеет систему управления верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию.
Особенности паяльно-ремонтного центра QUICK EA-A00:
- Автоматизированная система управления нагревом обеспечивает равномерное распределение тепла для качественной пайки BGA корпусов. Система управления верхним и нижним нагревателем позволяет управлять процессом пайки с помощью ПО.
- Инфракрасный высокоточный датчик температуры определяет температуру поверхности BGA корпуса.
- Для получения визуализации процесса пайки используется камера RPC (опция), которая также предназначена для управления процессом оплавления припоя BGA.
- Возможность подключения к ПК с помощью программного обеспечения IRSoft для фиксации и анализа процесса пайки, а также формирования и отображения процесса пайки.
- Паяльная станция BGA QUICK EA-A00 поставляется с различными видами легкозаменяемых насадок.
- Возможность перемещения положения печатной платы по оси X в зависимости от позиционирования BGA для более корректного предварительного нагрева инфракрасным нагревателем.
|
Общая мощность |
4200 Вт (макс.) |
|
Напряжение |
220В |
|
Мощность верхнего нагревателя (нагрев горячим воздухом) |
800 Вт |
|
Мощность нижнего нагревателя (горячий воздух) |
800 Вт |
|
Мощность нижнего нагревателя (инфракрасное излучение) |
1600 Вт (4, инфракрасных нагревателя по 400 Вт) |
|
Скорость потока воздуха вентилятора охлаждения |
≤ 3.5 м³/мин |
|
Температура нагрева горячим воздухом |
500 ℃ (макс.) |
|
Температура предварительного инфракрасного нагрева |
500 ℃ (макс.) |
|
Размер зоны нижнего подогрева |
300х350 мм |
|
Максимальный размер печатной платы |
350 х400 мм |
|
Термопара К типа |
3 шт. |
|
Интерфейс |
RS-232 (соединение с ПК) |
|
Вес |
Около 30 кг |
|
Габариты (ДхШхВ) |
750х 650х 520 мм |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

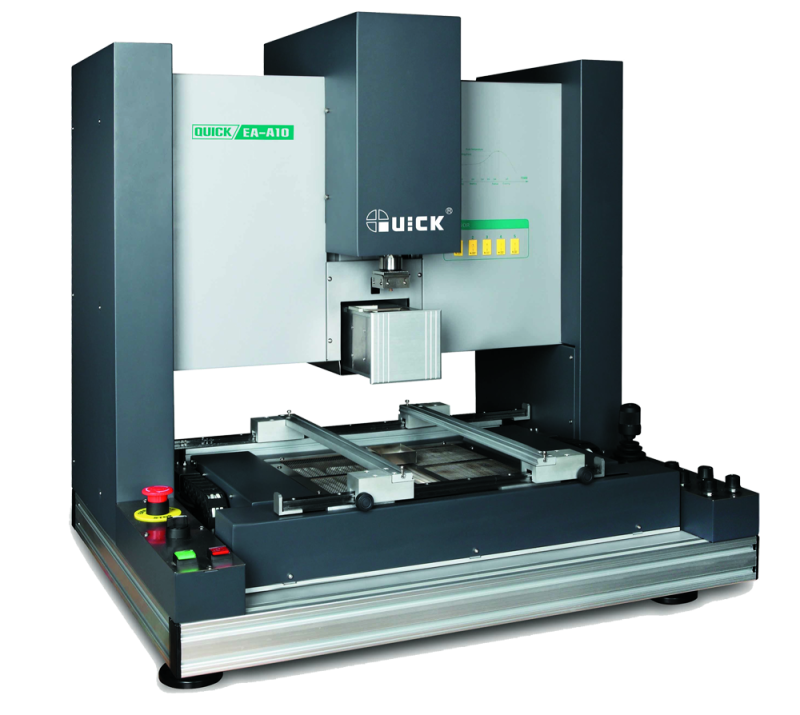

Аналоги
