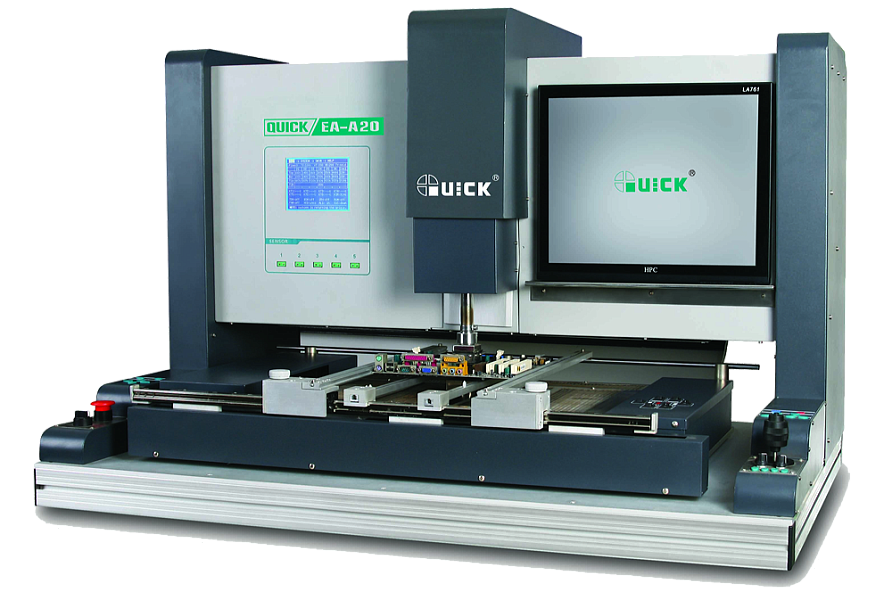

EA-A20 QUICK Автоматическая паяльная станция
Инфракрасная паяльная станция QUICK EA-A20 предназначена для работы с печатными платами размера до 600 мм x 500 мм.
Особенности паяльной станции BGA QUICK EA-A20:
- Программируемая система управления параметрами пайки, память на 10 режимов, полное управление процессом без использования внешнего персонального компьютера.
- Программное обеспечение QuickSoft в комплекте (интерфейс RS-232C).
- Инфракрасный высокоточный датчик температуры BGA корпуса.
- Встроенная камера для точного позиционирования увеличение: 220x (22x оптическое + 10x цифровое), горизонтальное разрешение 480 линий, стандарт PAL.
- Точность установки компонентов: ±0.025 мм.
- Управление позиционированием сопла нагревателя осуществляются при помощи джойстика.
- ЖК дисплей 100x75 мм.
|
Параметр |
Значение |
|
Общая мощность |
6600 Вт (макс.) |
|
Напряжение |
220 В |
|
Температура горячего воздуха |
400℃ (макс.) |
|
Температура предварительного инфракрасного нагрева |
400℃ (макс.) |
|
Мощность верхнего нагревателя (нагрев горячим воздухом) |
1200 Вт |
|
Мощность нижнего нагревателя (горячий воздух) |
1200 Вт |
|
Мощность нижнего нагревателя (инфракрасное излучение) |
4000 Вт |
|
Размер зоны нижнего подогрева |
300×350 мм |
|
Максимальный размер печатной платы |
600×650 мм |
|
Размер BGA компонентов |
2×2~60×60 мм |
|
Точность позиционирования |
±0.025 мм |
|
Скорость потока воздуха вентилятора охлаждения |
≤3.5 м³/мин |
|
Камера |
Увеличение: 22×10 раз; горизонтальное разрешение: 480 линий; формат PAL |
|
Термопара К типа |
5 шт. |
|
Интерфейс |
RS-232 (соединение с ПК) |
|
Вес |
Около 60 кг |
|
Габариты (ДхШхВ) |
1150х800х800 мм |
