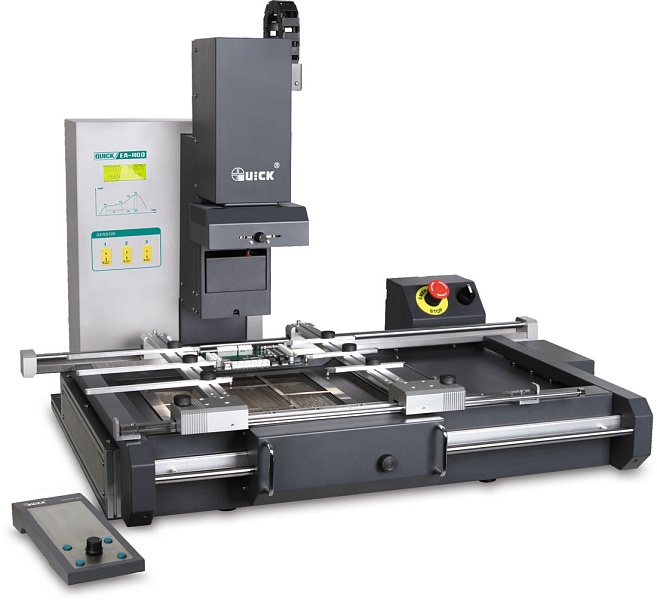

EA-H00 QUICK ИК паяльная станция
Инфракрасная паяльная станция BGA QUICK EA-H00 имеет систему управления верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию.
Особенности автоматической паяльной станции QUICK EA-H00:
- Система управления верхним и нижним нагревателем позволяет управлять процессом пайки с помощью ПО. Устройство подключается к компьютеру с помощью IRSoft для записи и анализа процесса пайки, а также формирования и отображения графика температуры.
- Инфракрасный высокоточный датчик температуры определяет температуру поверхности BGA корпуса. Таким образом, замкнутая система управления обеспечивает равномерное распределение тепла в инфракрасной ремонтной паяльной станции для BGA корпусов.
- Для получения визуализации процесса пайки используется камера RPC (опция), которая также предназначена для управления процессом оплавления припоя BGA.
- Паяльная станция BGA QUICK EA-H00 поставляется с различными видами легкозаменяемых насадок.
- Возможность перемещения положения печатной платы по оси X в зависимости от позиционирования BGA для более корректного предварительного нагрева инфракрасным нагревателем.
Технические характеристики паяльно-ремонтной станции QUICK EA-H00:
|
Общая мощность |
2400 Вт |
|
Мощность нижнего ИК-излучателя |
1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель) |
|
2000 Вт (200 Вт×4, длинноволновая инфракрасная греющая трубка, дополнительно) |
|
|
Мощность верхнего ИК-излучателя |
720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм) |
|
Апертура верхнего ИК-излучателя |
20-60 мм(регулирование по осям X, Y) |
|
Время нагрева верхнего излучателя |
Около 10сек (комнатная температура-230℃) |
|
Размеры нижнего ИК-излучателя |
290×290 мм |
|
Максимальный размер печатной платы |
400×400 мм |
|
Интерфейс |
USB (соединение с ПК) |
|
Температурный датчик |
Бесконтактный инфракрасный |
|
Двигатель |
Шаговый двигатель |
|
Вес |
40 кг |
|
Размеры (Д×В×Ш) |
850×650×730 мм |
|
Камера визуализации процесса пайки RPC Формат PAL |
Увеличение 22*10 раз |
|
Горизонтальное разрешение: 480 линий |
