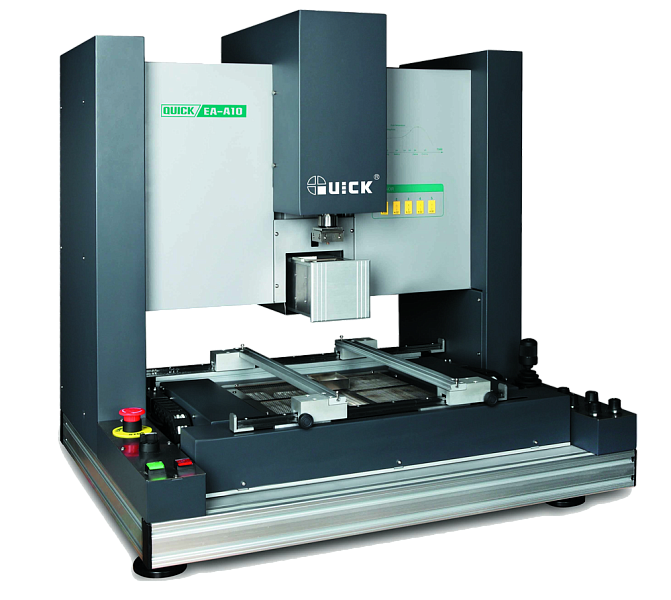

EA-A10 QUICK Паяльная станция BGA
Автоматическая паяльная станция QUICK EA-A10 предназначена для производства и ремонта электронных устройств с высокой плотностью монтажа элементов на печатной плате.
Паяльно-ремонтный комплекс имеет систему управления верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию.
Особенности паяльной станции BGA QUICK EA-A10:
- Автоматизированная система управления нагревом обеспечивает равномерное распределение тепла для качественной пайки BGA корпусов. Система управления верхним и нижним нагревателем позволяет управлять процессом пайки с помощью ПО.
- Инфракрасный высокоточный датчик температуры определяет температуру поверхности BGA корпуса.
- Для получения визуализации процесса пайки используется камера RPC (опция), которая также предназначена для управления процессом оплавления припоя BGA.
- Возможность подключения к ПК с помощью программного обеспечения IRSoft для фиксации и анализа процесса пайки, а также формирования и отображения процесса пайки.
- Паяльная станция BGA QUICK EA-A10 поставляется с различными видами легкозаменяемых насадок.
- Возможность перемещения положения печатной платы по оси X в зависимости от позиционирования BGA для более корректного предварительного нагрева инфракрасным нагревателем.
Технические характеристики ИК паяльной станции QUICK EA-A10:
|
Общая мощность |
4200 Вт (макс.) |
|
Напряжение |
220В |
|
Мощность верхнего нагревателя (нагрев горячим воздухом) |
1200Вт |
|
Мощность нижнего нагревателя (горячий воздух) |
1200 Вт |
|
Мощность нижнего нагревателя (инфракрасное излучение) |
1600 Вт (4, инфракрасных нагревателя по 400 Вт ) |
|
Скорость потока воздуха вентилятора охлаждения |
≤ 3.5 м³/мин |
|
Температура нагрева горячим воздухом |
400 ℃ (макс.) |
|
Температура предварительного инфракрасного нагрева |
400 ℃ (макс.) |
|
Размер зоны нижнего подогрева |
400 × 400 мм |
|
Максимальный размер печатной платы |
420 × 450 мм |
|
Термопара К типа |
5 шт. |
|
Интерфейс |
USB (соединение с ПК) |
|
Вес |
Около 55 кг |
|
Размеры (ДхШхВ) |
810х675х835мм |
