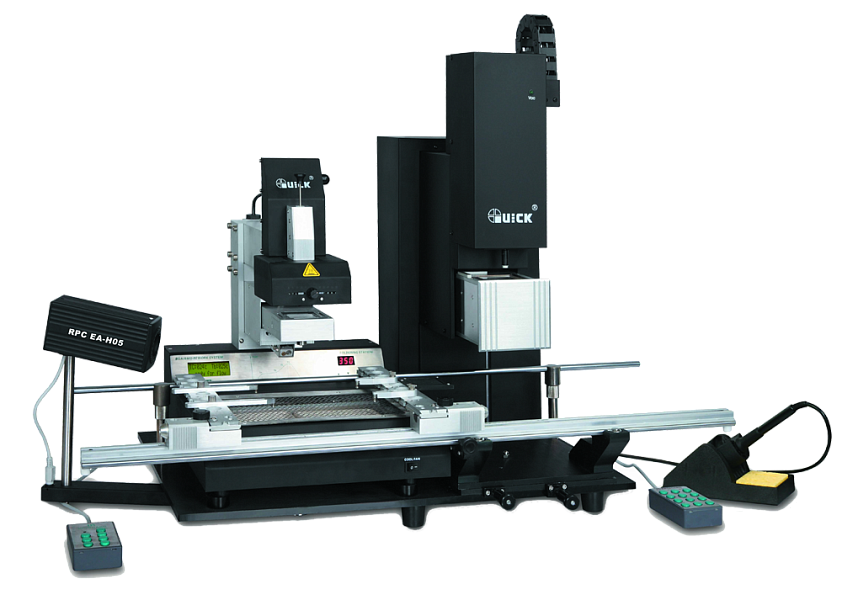

EA-H05 QUICK ИК паяльная станция BGA
Паяльная станция BGA QUICK EA-H05 состоит из инфракрасной ремонтной станции и системы высокоточного монтажа. Для наблюдения за пайкой в состав комплекса входит камера визуализации процесса QUICK RPC EA-H05, снабженная мощным кольцевым источником света. Контроль за процессом нагрева и охлаждения осуществляется при помощи бесконтактного инфракрасного датчика, что обеспечивает точное соблюдение режима оптимальной температуры пайки. Для защиты смежных компонентов от перегрева в инфракрасном нагревателе установлена регулируемая апертура.
Паяльно-ремонтный комплекс QUICK EA-H05 полностью соответствует технологии высокотемпературной бессвинцовой пайки и пригоден для работы с платами, обладающими большой теплоемкостью.
Технические характеристики ИК паяльной станции QUICK EA-H05:
|
Общая мощность |
1600 Вт |
|
Мощность нижнего ИК-излучателя |
1600 Вт (400 Вт×2, длинноволновый инфракрасный нагреватель) |
|
Мощность верхнего ИК-излучателя |
720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм) |
|
Апертура верхнего ИК-излучателя |
20-60 мм(регулирование по осям X, Y) |
|
Размеры нижнего ИК-излучателя |
135×250 мм |
|
Максимальный размер печатной платы |
400×400 мм |
|
Интерфейс |
RS-232C (соединение с ПК) |
|
Температурный датчик |
Бесконтактный инфракрасный |
|
Вес |
35 кг |
|
Размеры (Д×В×Ш) |
750×500×680 мм |
|
Камера визуализации процесса пайки RPC |
Увеличение 22*10 раз, 12 В/300 мА; |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
