Стереомикроскоп MAGUS Stereo 8TR
MAGUS Stereo 8TR — тринокулярный стереомикроскоп для пайки, ремонта и визуального контроля деталей.
MAGUS Stereo 8TR — тринокулярный стереомикроскоп для пайки, ремонта и визуального контроля деталей.
Принцип работы
Схема Грену формирует два изображения объекта под разными углами. При наблюдении двумя глазами оператор воспринимает рельеф и взаимное положение деталей. Трансфокатор плавно меняет масштаб, а дополнительная насадка изменяет увеличение, поле и рабочее расстояние. Кольцевой свет направлен на поверхность образца сверху.
Ключевые особенности: Стереомикроскоп MAGUS Stereo 8TR
· Две рабочие конфигурации: 3,25–27,5× с AL05 и 6,5–55× без неё.
· Рабочее расстояние 177 мм с AL05 для манипуляций инструментом.

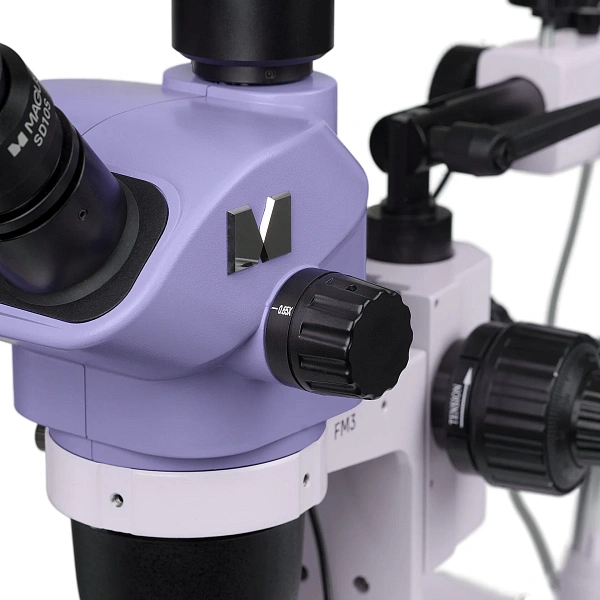

· Тринокулярная насадка 45° и окуляры 10×/22 с удалённым зрачком.
· Штатив UT2 с микроподвижкой по горизонтали и изменением наклона оптической оси.

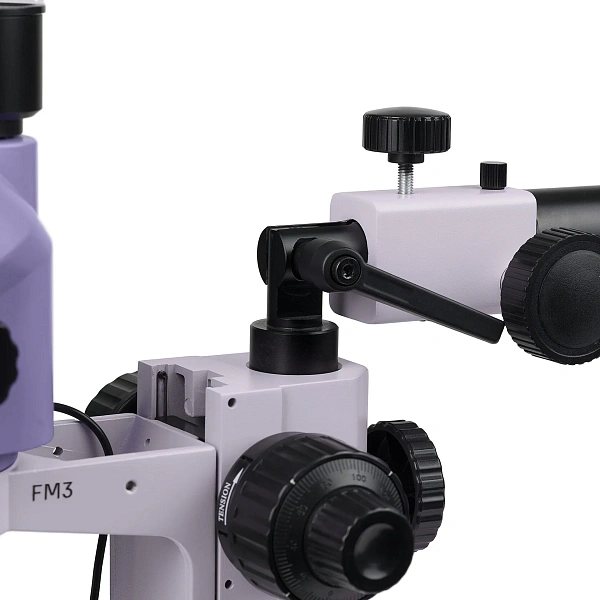

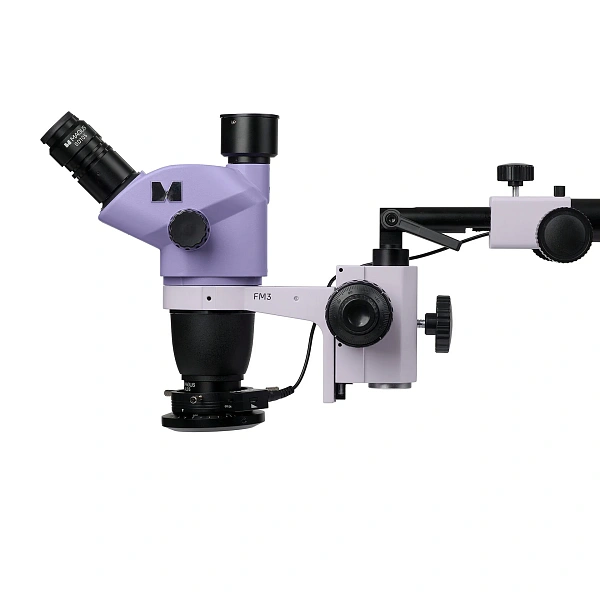

· Грубая и тонкая фокусировка FM3; кольцевой LED RP1 и LED DGL2 «гусиная шея».
Области применения: Стереомикроскоп MAGUS Stereo 8TR
· Ремонт и ручная пайка электронных узлов.
· Осмотр соединений и качества сборки.
· Сборка мелких механизмов и реставрационные операции.
Технические возможности

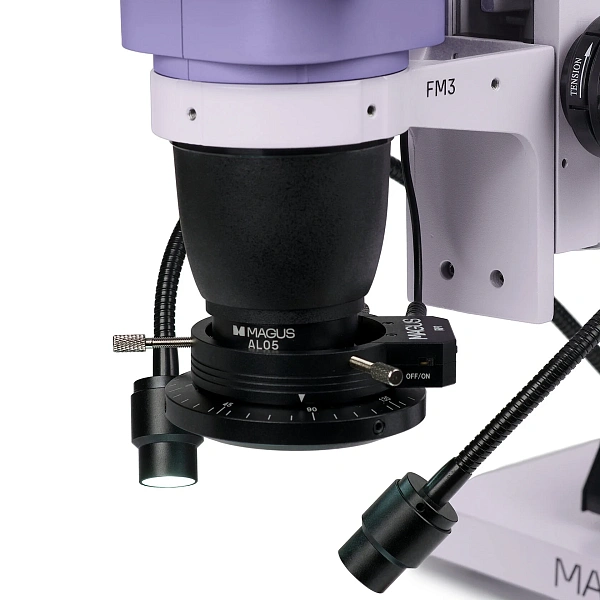

При выборе режима важен баланс масштаба и доступного пространства. AL05 снижает увеличение и расширяет поле для пинцета, жала и других инструментов. После снятия насадки возрастает кратность, а рабочее расстояние уменьшается. Увеличение изображения само по себе не задаёт точность контроля.

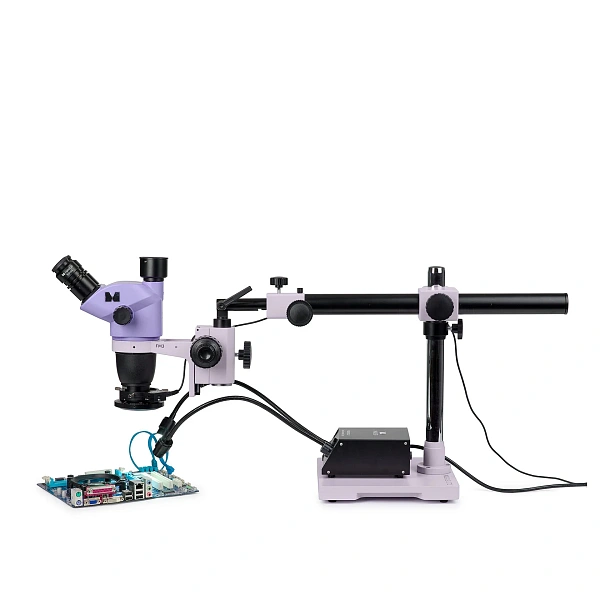

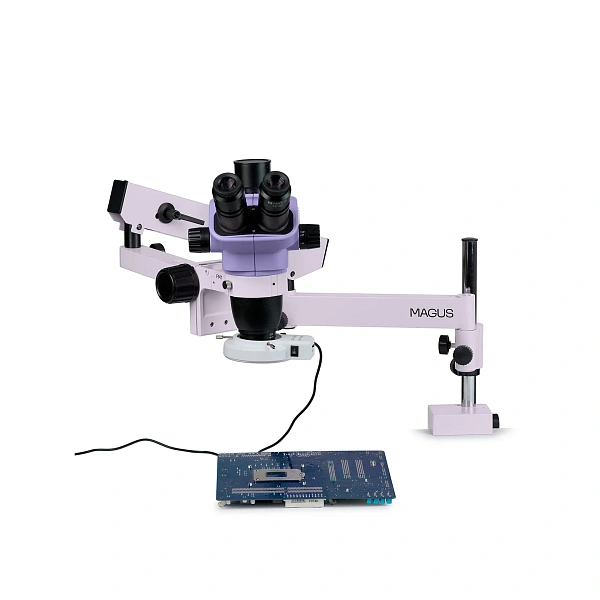

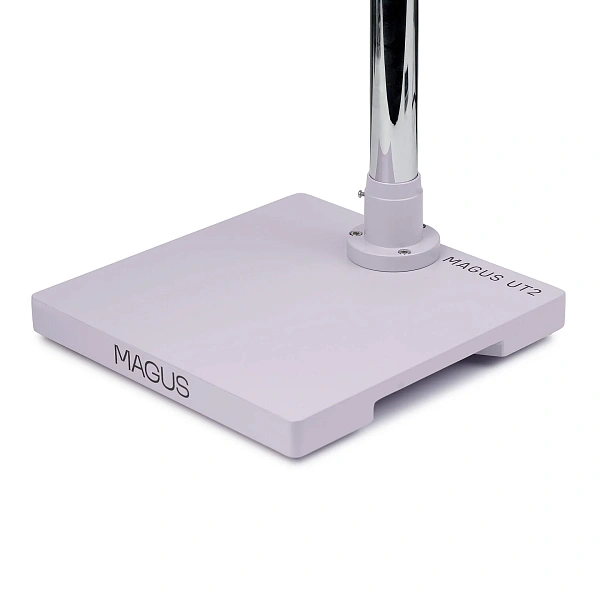

Штатив UT2 позволяет изменять высоту и горизонтальное положение головы. Микроподвижка перемещает её вперёд и назад, а концевой механизм меняет наклон оптической оси для осмотра поверхности сбоку. Основание занимает 252×252 мм; горизонтальный ход составляет 380 мм.

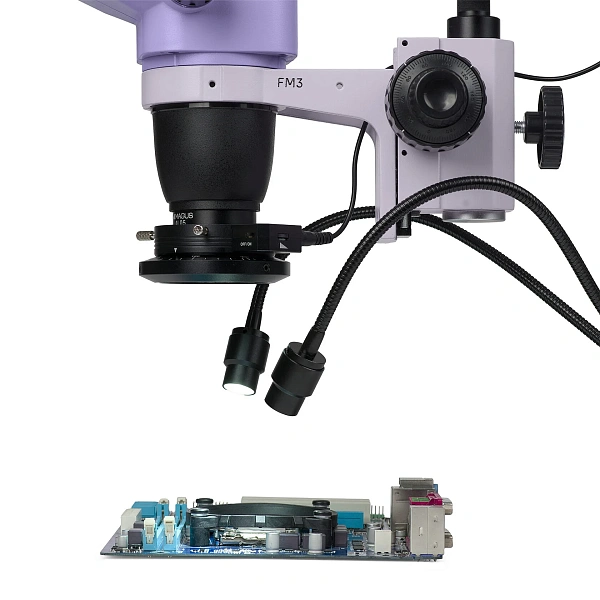

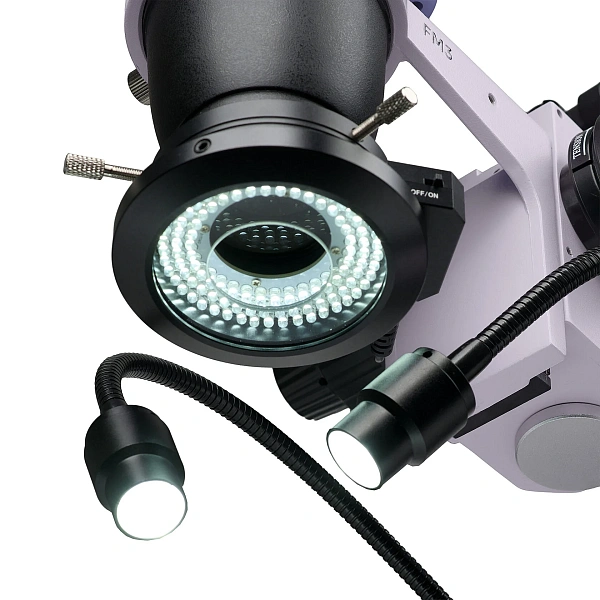

Кольцевой LED RP1 с поляризационным фильтром применяют для настройки контраста отражающих поверхностей. Направленный LED DGL2 создаёт тени, полезные для оценки рельефа. Яркость обоих осветителей регулируется; режим выбирают по образцу.
Камеру устанавливают через дополнительный C-mount-адаптер 0,5× или 1×, выбранный под размер сенсора. Для измерения размеров на снимках необходима калибровка на каждом рабочем увеличении. Характер деления света между окулярами и камерой в использованных характеристиках не установлен.
Вопросы-Ответы
Какое увеличение использовать при пайке?
С AL05 предусмотрены 3,25–27,5× и рабочее расстояние 177 мм; положение зума выбирают под размер детали.
Есть ли тонкая фокусировка?

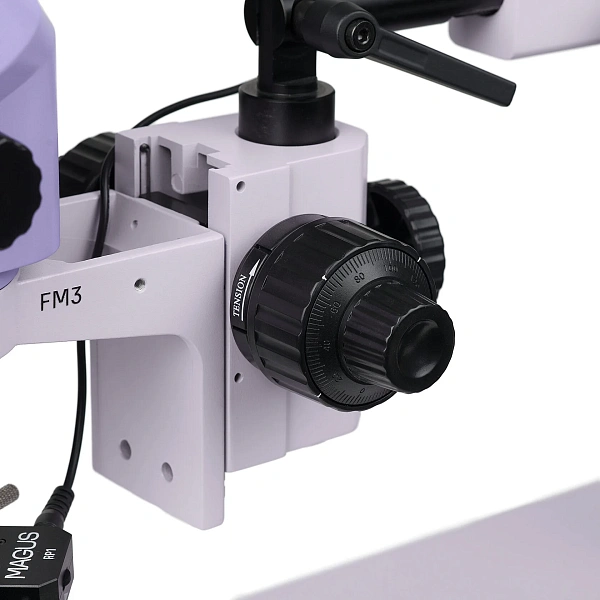

Да, FM3 обеспечивает грубую и тонкую настройку. Цена деления тонкой фокусировки — 2 мкм; ход грубой — 45 мм.
Входит ли камера?
Нет. Камера и подходящий C-mount-адаптер заказываются отдельно.
Какова допустимая высота образца?
По карточке комплекта: до 150 мм без насадки и до 65 мм с AL05. Это отдельный параметр от рабочего расстояния объектива.
Есть ли проходящий свет?
В комплекте два осветителя отражённого света. Проходящая подсветка не заявлена.
Характеристики Стереомикроскоп MAGUS Stereo 8TR
| Опция | Описание |
|---|---|
| Уточнить | Окуляр 10×/22 со шкалой; пары 15×/16, 20×/12, 25×/9, 30×/8 |
| Уточнить | Насадки на объектив 1,5× и 2× |
| Уточнить | Кольцевой осветитель; кольцевой осветитель с включением по секторам |
| Уточнить | Камера; монитор; C-mount 0,5× или 1× с регулировкой фокуса |
| Уточнить | Калибровочный слайд |
- Оптическая голова MAGUS Stereo 8TH.
- Окуляры 10×/22 мм с удалённым зрачком и диоптрийной коррекцией — 2 шт.
- Универсальный штатив MAGUS UT2.
- Механизм фокусировки MAGUS FM3.
- Кольцевой осветитель с поляризационным фильтром MAGUS LED RP1.
- Осветитель MAGUS LED DGL2 типа «гусиная шея».
- Насадка на объектив MAGUS AL05 0,5×/177 мм.
- Инструкция по эксплуатации и гарантийный талон.
