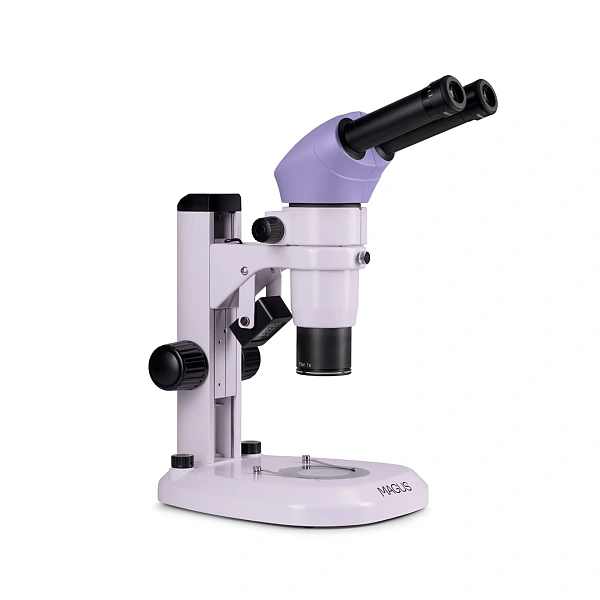

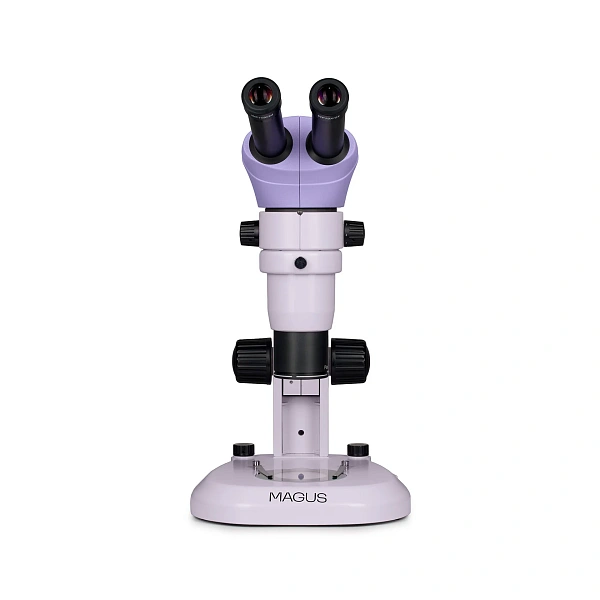

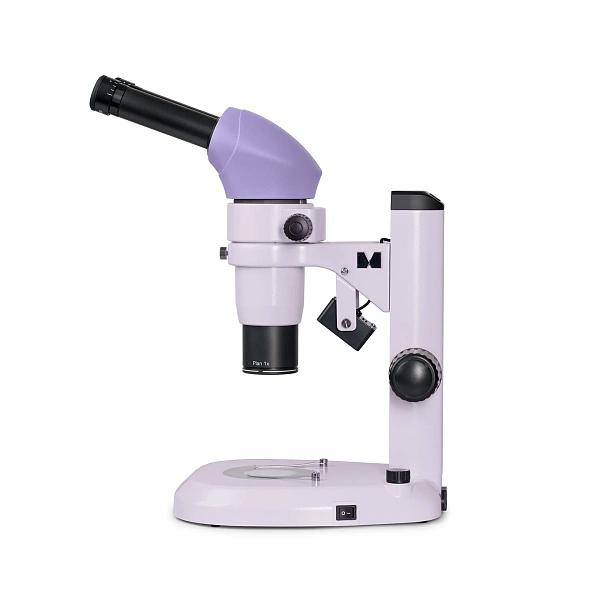

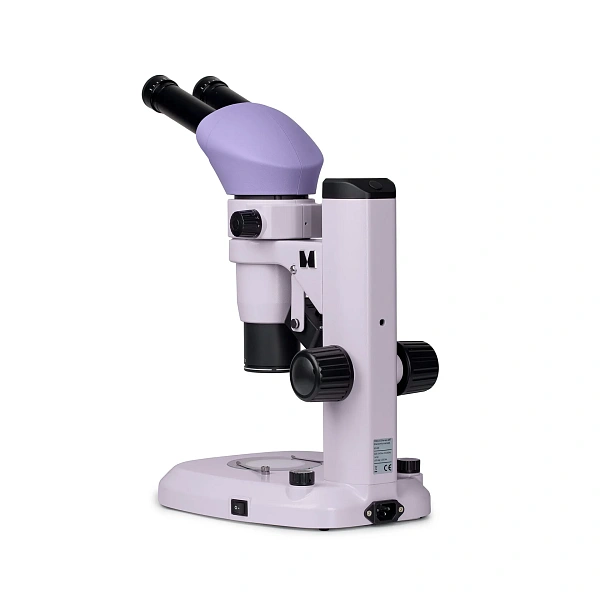

Бинокулярный стереомикроскоп MAGUS Stereo A10
Бинокулярный стереомикроскоп со схемой Аббе для наблюдения объёмных объектов и выполнения операций под оптикой. Проходящий и отражённый свет позволяют исследовать прозрачные препараты и непрозрачные детали.
Бинокулярный стереомикроскоп со схемой Аббе для наблюдения объёмных объектов и выполнения операций под оптикой. Проходящий и отражённый свет позволяют исследовать прозрачные препараты и непрозрачные детали.
Принцип работы

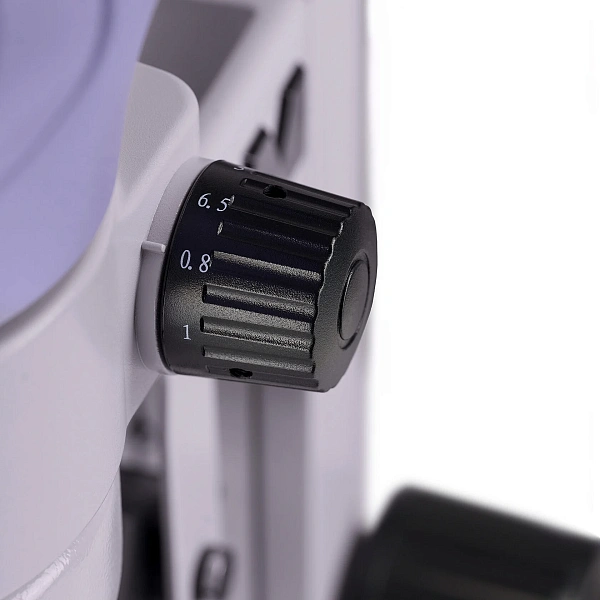

Общий главный объектив собирает свет от объекта и передаёт его в два параллельных оптических канала. Различие направлений наблюдения создаёт стереовосприятие рельефа. Трансфокатор плавно меняет масштаб, а модульная схема предусматривает установку промежуточных компонентов, включая фотонасадку.
Ключевые особенности: Бинокулярный стереомикроскоп MAGUS Stereo A10
· Плавное увеличение 8–80× и трансфокация 10:1.
· Планахроматический главный объектив 1×; рабочее расстояние 78 мм.
· Бинокулярная насадка с наклоном 20°.
· Двусторонняя коаксиальная грубая и тонкая фокусировка.
· Проходящий LED-свет 6 Вт и верхний косой LED-свет 3 Вт.
· Стеклянная и чёрно-белая пластины столика.
Области применения: Бинокулярный стереомикроскоп MAGUS Stereo A10
· Осмотр компонентов микроэлектроники и контроль поверхностей.
· Наблюдение биологических объектов и препарирование.
· Материаловедческие исследования объёмных образцов.
· Осмотр археологических объектов и сравнительные экспертные исследования.
Технические возможности
Окуляры 10×, трансфокатор 0,8–8× и главный объектив 1× дают диапазон 8–80×. Дополнительная оптика расширяет его до заявленных 2,4–320×. Рост кратности не равнозначен повышению разрешающей способности.
Тонкая фокусировка помогает уточнять резкость на больших увеличениях. Числовая цена деления в использованной спецификации не установлена. Смена главного объектива меняет поле и рабочее расстояние; смена окуляров меняет масштаб и поле, сохраняя рабочее расстояние объектива.
Для камеры нужны промежуточная насадка с фотовыходом и C-mount-адаптер. Их подбирают вместе с камерой. Измерения на снимках требуют калибровки при каждом используемом увеличении; стереовосприятие не является количественной 3D-профилометрией.
Вопросы-Ответы
Какое увеличение есть в комплекте?
Плавно от 8× до 80× с окулярами 10× и главным объективом 1×.
Есть ли тонкая фокусировка?
Да, предусмотрены коаксиальные рукоятки грубой и тонкой настройки с двух сторон.
Есть ли готовый канал камеры?
Базовая насадка бинокулярная. Для съёмки нужны дополнительные фотонасадка, C-mount-адаптер и камера.
Какие окуляры включены?
Руководство включает пару 10×/22 мм. Сайт также указывает пару 10×/24 мм; наличие второй пары подтвердить.
Каково рабочее расстояние?
78 мм с главным объективом 1×. Это не гарантированная максимальная высота любой детали.
Характеристики Бинокулярный стереомикроскоп MAGUS Stereo A10
| Опция | Описание |
|---|---|
| Статус поставки уточнить | Пара окуляров 10×/24 мм |
| Артикулы уточнить | Пары окуляров 15×/16 и 20×/12 мм |
| Артикул уточнить | Главный объектив 0,3×, ахроматический |
| Артикулы и класс коррекции уточнить | Главные объективы 0,5× и 2× |
| Артикул уточнить | Калибровочный слайд |
| Подобрать совместимый комплект | Фотонасадка, C-mount-адаптер, камера |
- Основание с проходящим осветителем и питанием; штатив с грубой и тонкой фокусировкой.
- Бинокулярная визуальная насадка; трансфокатор 0,8–8×; планахроматический главный объектив 1×.
- Окуляры 10×/22 мм с диоптрийной коррекцией — 2.
- Окуляры 10×/24 мм — 2 по сайту; руководство относит к опциям, наличие подтвердить.
- Стеклянная и чёрно-белая пластины; осветитель отражённого света косого освещения.
- Сетевой шнур, чехол, инструкция и гарантийный талон — по странице.
