Стереомикроскоп MAGUS Stereo 7TR

MAGUS Stereo 7TR — тринокулярный стереомикроскоп для пайки, ремонта и визуального контроля деталей. Комплект объединяет голову Stereo 7TH, шарнирный штатив UT1 на струбцине и кольцевой осветитель; насадка 0,5× увеличивает свободное пространство для работы инструментом.

Модель / голова:MAGUS Stereo 7TR / Stereo 7TH
Оптическая схема:Грену; стереоскопическое прямое изображение
Увеличение с AL05 / без AL05:3,4–22,5× / 6,7–45×
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

MAGUS Stereo 7TR — тринокулярный стереомикроскоп для пайки, ремонта и визуального контроля деталей. Комплект объединяет голову Stereo 7TH, шарнирный штатив UT1 на струбцине и кольцевой осветитель; насадка 0,5× увеличивает свободное пространство для работы инструментом.

Модель / голова:MAGUS Stereo 7TR / Stereo 7TH
Оптическая схема:Грену; стереоскопическое прямое изображение
Увеличение с AL05 / без AL05:3,4–22,5× / 6,7–45×
Модели

Принцип работы

Схема Грену формирует два изображения объекта под разными углами. При наблюдении двумя глазами оператор воспринимает рельеф и взаимное положение деталей. Трансфокатор плавно меняет масштаб, а дополнительная насадка изменяет увеличение, поле и рабочее расстояние. Кольцевой свет направлен на поверхность образца сверху.

Ключевые особенности: Стереомикроскоп MAGUS Stereo 7TR

·       Две рабочие конфигурации: 3,4–22,5× с AL05 и 6,7–45× без неё.

·       Рабочее расстояние 177 мм с AL05 для манипуляций инструментом.

·       Тринокулярная насадка 45° и окуляры 10×/22 с удалённым зрачком.

·       Четырёхсекционный UT1: струбцина и горизонтальный вынос до 700 мм.

·       Кольцевой LED 144А с регулируемой яркостью.

Области применения: Стереомикроскоп MAGUS Stereo 7TR

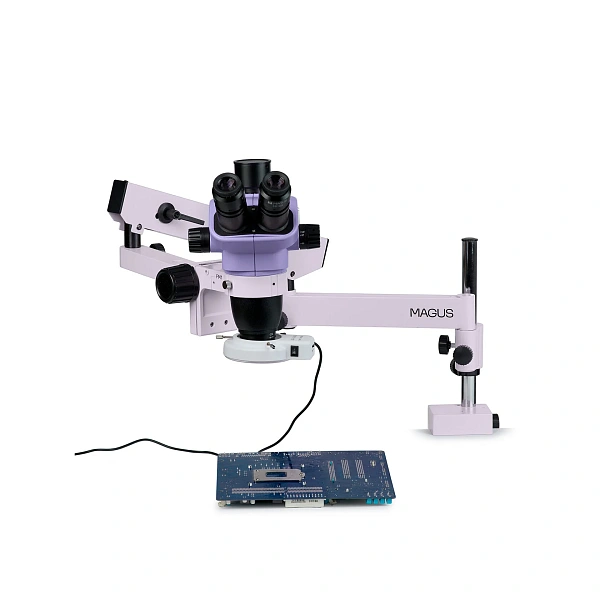

·       Ремонт и ручная пайка электронных узлов.

·       Осмотр соединений и качества сборки.

·       Сборка мелких механизмов и реставрационные операции.

Технические возможности

При выборе режима важен баланс масштаба и доступного пространства. AL05 снижает увеличение и расширяет поле для пинцета, жала и других инструментов. После снятия насадки возрастает кратность, а рабочее расстояние уменьшается. Увеличение изображения само по себе не задаёт точность контроля.

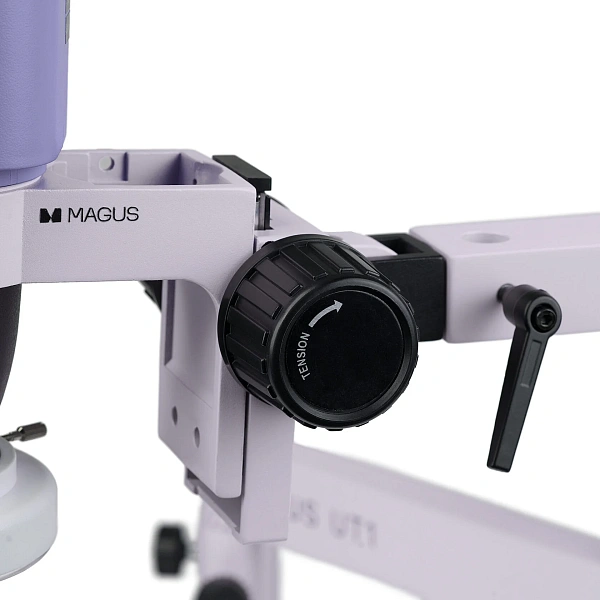

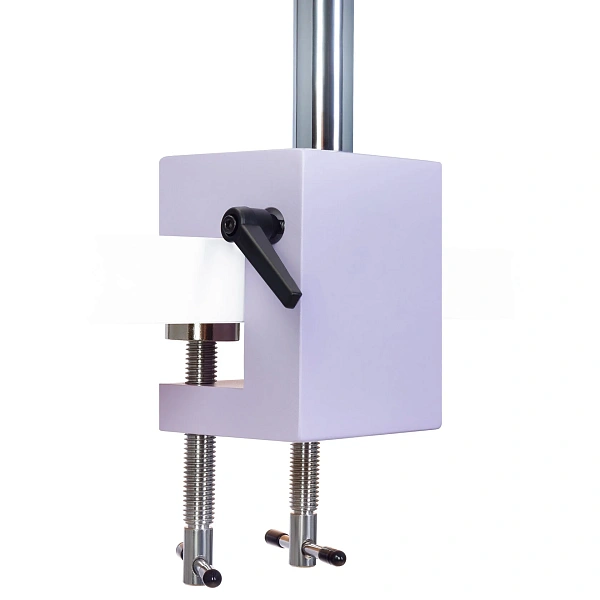

Струбцина освобождает поверхность стола от основания штатива. Секции позволяют перемещать голову по высоте и горизонтали, затем фиксировать её над объектом. Максимальный вынос и высота характеризуют штатив; их нельзя трактовать как допустимую высоту любой детали или гарантированную устойчивость при любой нагрузке.

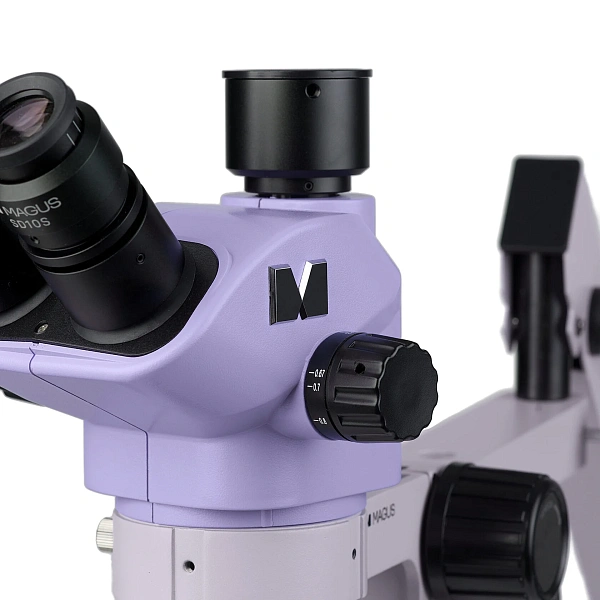

Камеру устанавливают через дополнительный C-mount-адаптер 0,5× или 1×, выбранный под размер сенсора. Для измерения размеров на снимках необходима калибровка на каждом рабочем увеличении. Характер деления света между окулярами и камерой в использованных характеристиках не установлен.

Вопросы-Ответы

Какое увеличение использовать при пайке?

С AL05 предусмотрены 3,4–22,5× и рабочее расстояние 177 мм; положение зума выбирают под размер детали.

Есть ли тонкая фокусировка?

Нет, в спецификации указан механизм грубой фокусировки FM1 с ходом 50 мм.

Входит ли камера?

Нет. Камера и подходящий C-mount-адаптер заказываются отдельно.

На какой стол крепится штатив?

Карточка указывает максимальную толщину захвата струбцины 50 мм. Геометрию края и жёсткость столешницы следует проверить.

Есть ли проходящий свет?

В комплекте заявлен кольцевой осветитель отражённого света. Проходящая подсветка не заявлена.



Характеристики Стереомикроскоп MAGUS Stereo 7TR

Название

Значение

Модель / голова

MAGUS Stereo 7TR / Stereo 7TH

Оптическая схема

Грену; стереоскопическое прямое изображение

Увеличение с AL05 / без AL05

3,4–22,5× / 6,7–45×

Рабочее расстояние с AL05 / без

177 мм / 105 мм

Поле с AL05 / без

65,7–9,7 мм / 32,8–4,9 мм с окулярами 10×/22

Трансфокатор без насадки

0,67–4,5×; коэффициент 6,7:1

Визуальная насадка

Тринокулярная, наклон 45°

Межзрачковое расстояние

54–75 мм

Окуляры

10×/22 мм, 2 шт.; удалённый зрачок; ±5 D на каждом

Посадочные диаметры

Окуляры 30 мм; голова 76 мм

Фокусировка

FM1, грубая, двусторонняя; ход 50 мм; регулировка жёсткости

Штатив

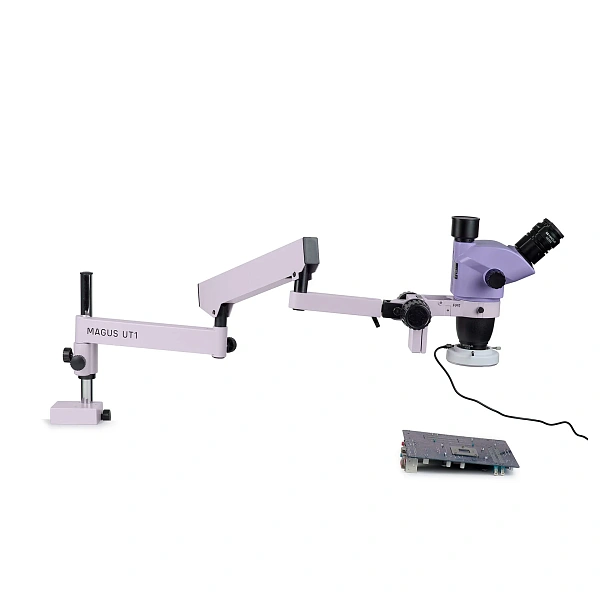

UT1, 4 секции, струбцина

Максимальная высота / вынос

400 мм / 700 мм по карточке 7TR; отдельная страница UT1 — 770 мм

Вертикальная штанга

Диаметр 25 мм; длина 275 мм

Захват струбцины

Стол толщиной до 50 мм

Освещение

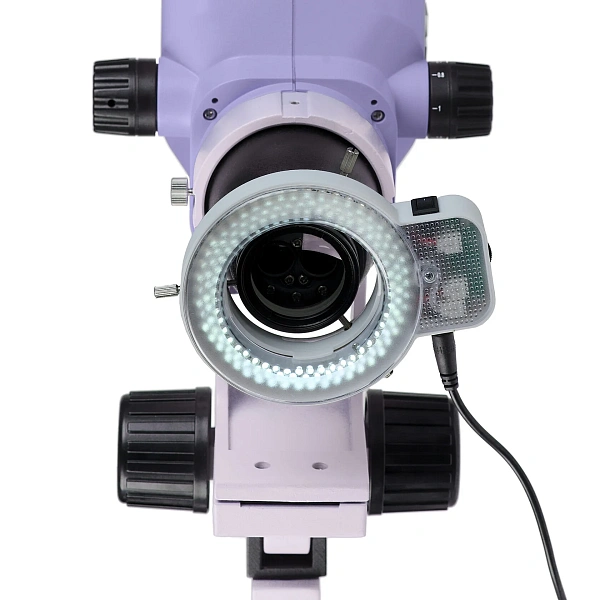

LED 144А, кольцевое, отражённый свет; регулировка яркости

Параметры осветителя

144 LED; 6500 K; 18 000 лк при расстоянии 105 мм по карточке

Питание

Сеть переменного тока 115–230 В, 50/60 Гц по карточке комплекта

Рабочие условия

0…+40 °C; влажность 20–85%

Цифровой канал

Камера и C-mount 0,5× или 1× — дополнительный заказ

ОпцияОписание
УточнитьОкуляр 10×/22 со шкалой; пары 15×/16, 20×/12, 25×/9, 30×/8
УточнитьНасадки на объектив 1,5× и 2×
УточнитьКольцевой осветитель с поляризатором или включением по секторам
УточнитьОсветитель «гусиная шея»
УточнитьКамера; монитор; C-mount 0,5× или 1× с регулировкой фокуса
УточнитьКалибровочный слайд

  • Оптическая голова MAGUS Stereo 7TH.
  • Окуляры 10×/22 мм с удалённым зрачком и диоптрийной коррекцией — 2 шт.
  • Универсальный штатив MAGUS UT1.
  • Механизм фокусировки MAGUS FM1.
  • Кольцевой осветитель MAGUS LED 144А с резьбовым адаптером.

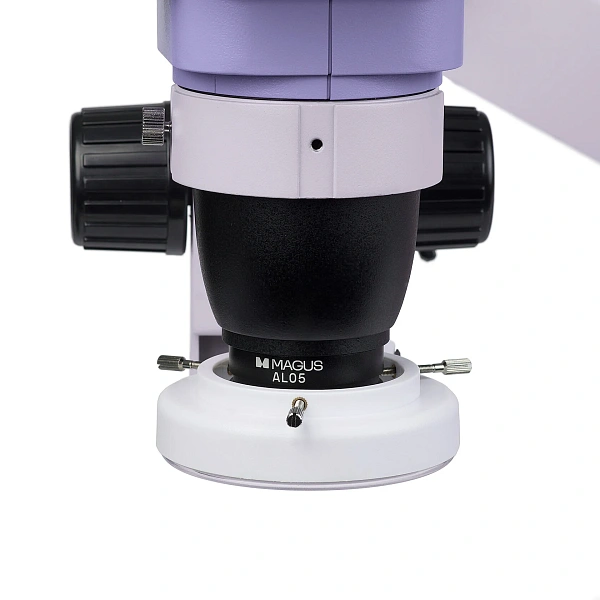

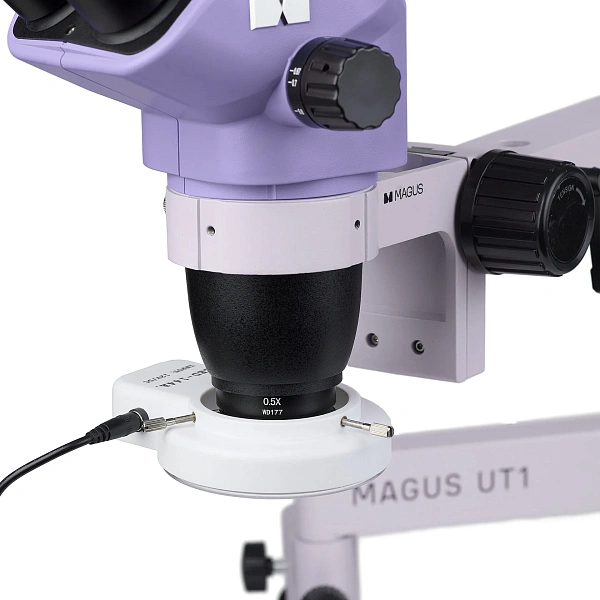

  • Насадка на объектив MAGUS AL05 0,5×/177 мм.
  • Инструкция по эксплуатации и гарантийный талон.

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

  • Полный цикл «под ключ»: от разработки до сопровождения
  • Клиент-серверная архитектура с самостоятельной переналадкой
  • Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
  • Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
  • Управление приборами с любым типом интерфейса
  • ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

  • Непрерывная работа в автоматическом режиме до 48 часов
  • До 4 500 измерений за этап
  • Одновременное управление 15+ приборами
  • Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
  • Измерение радиотехнических характеристик приемопередающих модулей
  • Автоматизация тестирования фотонных интегральных схем
  • Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
