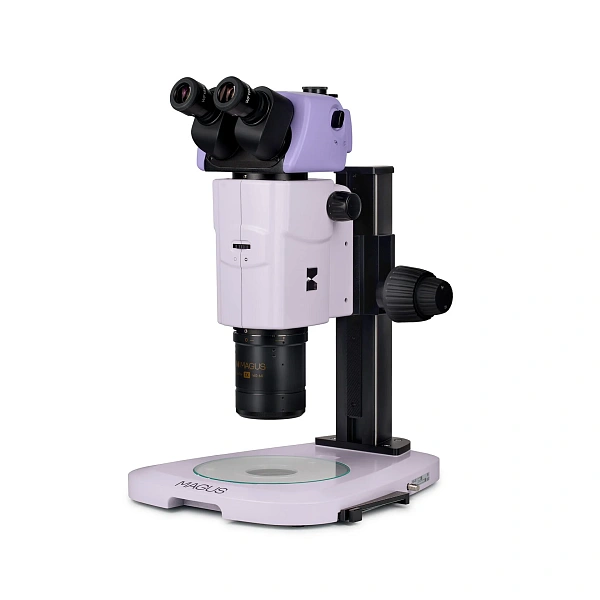

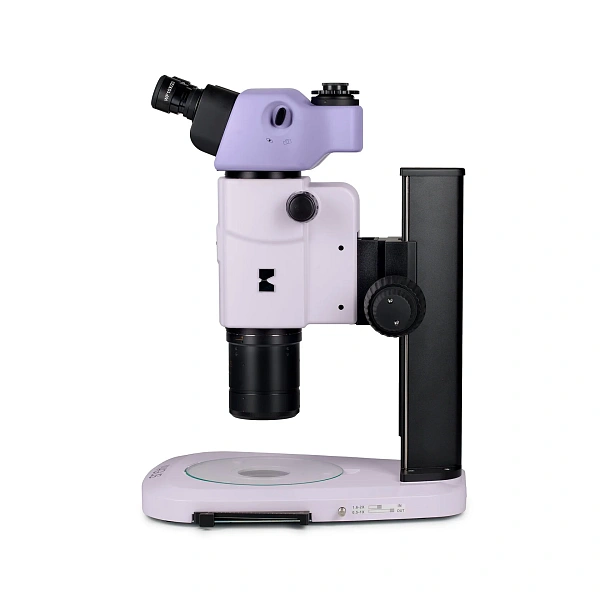

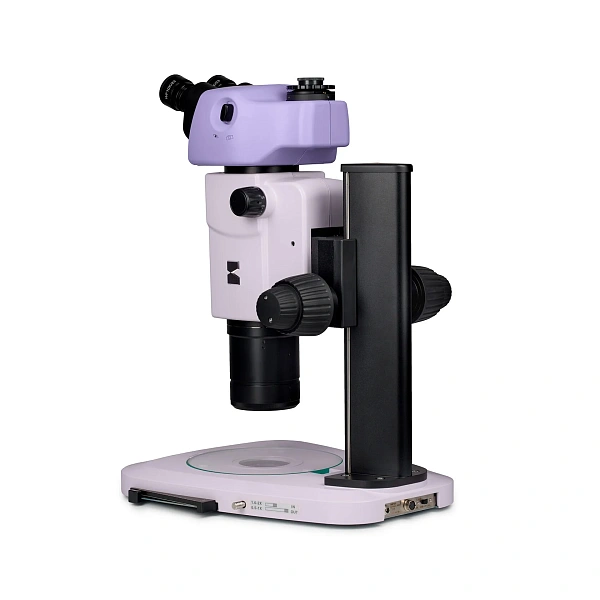

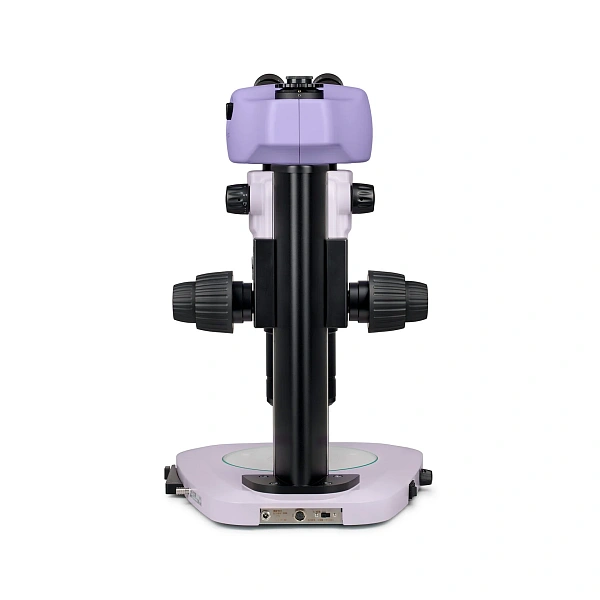

Тринокулярный стереомикроскоп MAGUS Stereo A18T
Тринокулярный стереомикроскоп с увеличением 7,5–135× для изучения объёмных образцов. Планапохроматический главный объектив и проходящий свет с регулировкой косого освещения подходят для наблюдения прозрачных структур и их рельефа.
Тринокулярный стереомикроскоп с увеличением 7,5–135× для изучения объёмных образцов. Планапохроматический главный объектив и проходящий свет с регулировкой косого освещения подходят для наблюдения прозрачных структур и их рельефа.
Принцип работы
Схема Аббе использует общий главный объектив и два параллельных канала наблюдения. Разница ракурсов создаёт стереовосприятие. Трансфокатор меняет масштаб без замены главного объектива; после настройки окуляров сохраняется практически постоянный фокус. Косое освещение усиливает контраст прозрачных структур за счёт направленного прохождения света.
Ключевые особенности: Тринокулярный стереомикроскоп MAGUS Stereo A18T
· Зум 0,75–13,5× с отношением крайних увеличений 18:1.

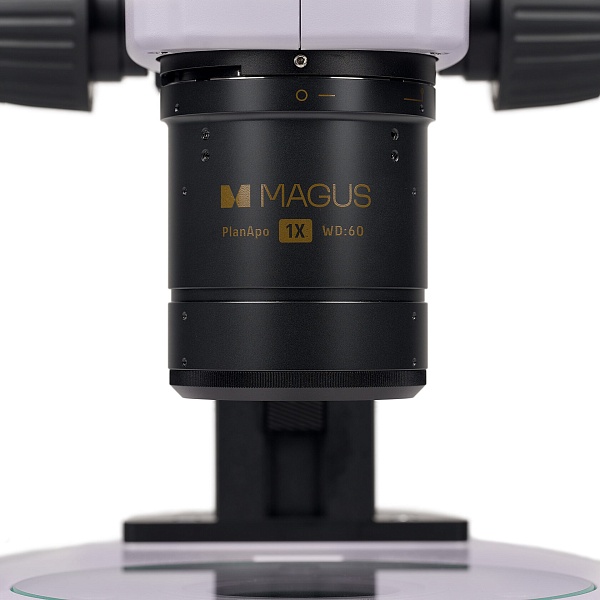

· Главный объектив 1×, планапохромат, NA 0,15; рабочее расстояние 60 мм.

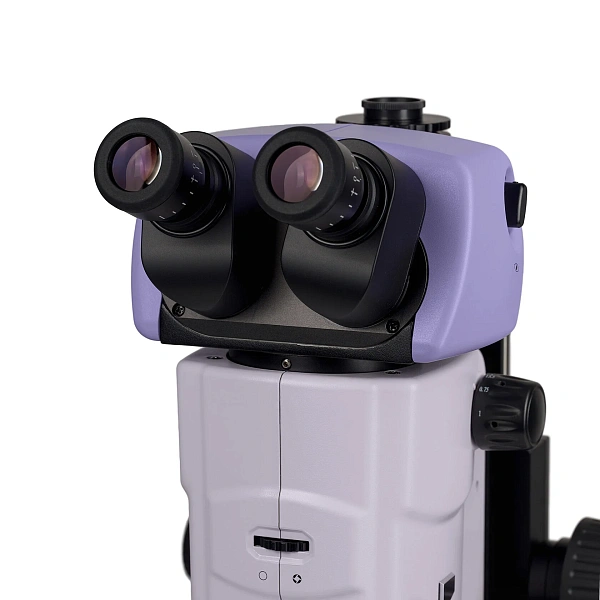

· Тринокулярная насадка 20° с поворотом окулярных тубусов на 180°.
· Грубая и тонкая коаксиальная фокусировка с обеих сторон.

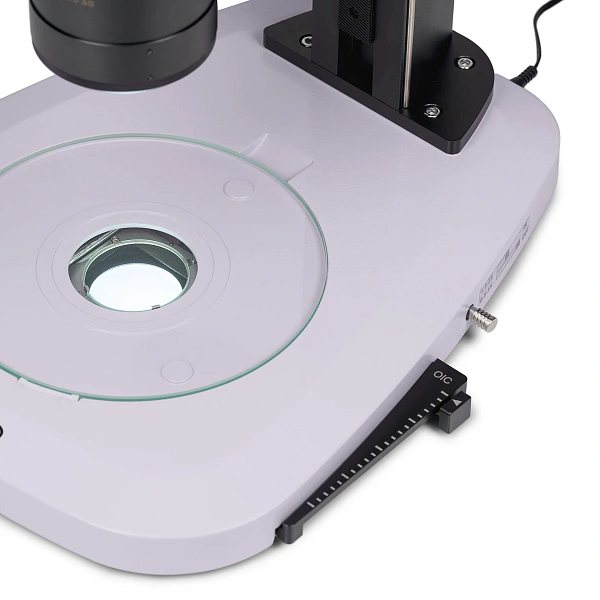

· Проходящий LED-свет 10 Вт и регулируемая апертурная диафрагма.
Области применения: Тринокулярный стереомикроскоп MAGUS Stereo A18T
· Изучение прозрачных биологических образцов и препарирование.
· Контроль деталей, материалов и компонентов микроэлектроники с дополнительным отражённым светом.
· Сравнительное исследование объектов в экспертизе и археологии.
Технические возможности
В штатной конфигурации увеличение определяется произведением 10× × 1× × 0,75–13,5×. Рабочее расстояние 60 мм относится к главному объективу 1× и не задаёт допустимую высоту любой детали. Смена окуляров меняет увеличение и поле, сохраняя рабочее расстояние.
Регулировка апертуры помогает выбрать баланс глубины резкости, яркости и разрешения. Закрытие диафрагмы увеличивает глубину резкости, но уменьшает яркость и разрешение. Стереовосприятие не заменяет количественное измерение трёхмерной поверхности.

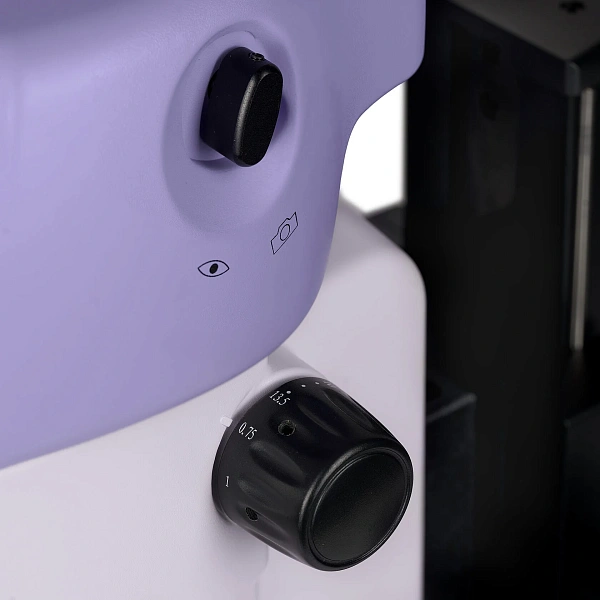

Фотоканал получает свет из правого окулярного канала: положения переключателя 100/0 и 0/100 не затрагивают левый окуляр. Поэтому режим съёмки нельзя описывать как одновременную передачу полного света обоим глазам и камере. Для измерений на снимках программу калибруют по слайду на каждом рабочем увеличении.
Отражённое освещение, люминесценция, простая поляризация и тёмное поле требуют дополнительной комплектации. Для непрозрачных деталей осветитель выбирают отдельно под геометрию поверхности.
Вопросы-Ответы
Какое увеличение предусмотрено в базе?
7,5–135× с парой окуляров 10×/23 и главным объективом 1×.
Входит ли камера?
Нет. Руководство включает C-mount-переходник, а камеру относит к дополнительному заказу.
Есть ли верхняя подсветка?
В базе заявлен проходящий свет. Для непрозрачных образцов нужен дополнительный осветитель отражённого света.
Можно ли работать в люминесценции?
Да, при установке соответствующего дополнительного осветителя и согласованной комплектации.
Что означает деление 2 мкм?
Это заявленная сайтом цена деления тонкой фокусировки, а не подтверждённая погрешность измерения объекта.
Характеристики Тринокулярный стереомикроскоп MAGUS Stereo A18T
| Опция | Описание |
|---|---|
| Уточнить | Окуляр 10×/22 со шкалой; пары 15×/16, 20×/12 |
| Уточнить | Осветители: кольцевой, коаксиальный, «гусиная шея», с двойным световодом |
| Уточнить | Эпи-люминесцентный осветитель |
| Уточнить | Устройство простой поляризации; конденсор тёмного поля |
| Уточнить | Калибровочный слайд; камера; монитор |
- Основание со встроенным проходящим светом, механизмом косого освещения и призмой — 1.
- Штатив с фокусировкой; тринокулярная насадка; панкратический объектив 0,75–13,5×; главный объектив планапохромат 1× — по 1.
- Окуляры 10×/23 и наглазники — по 2.
- Стеклянная пластина; C-mount-переходник; сетевой адаптер; пылезащитный чехол — по 1.
- Инструкция и гарантийный талон.
