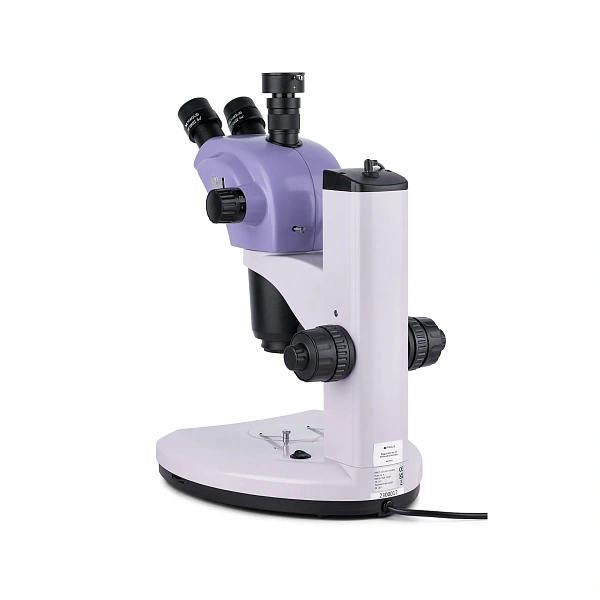

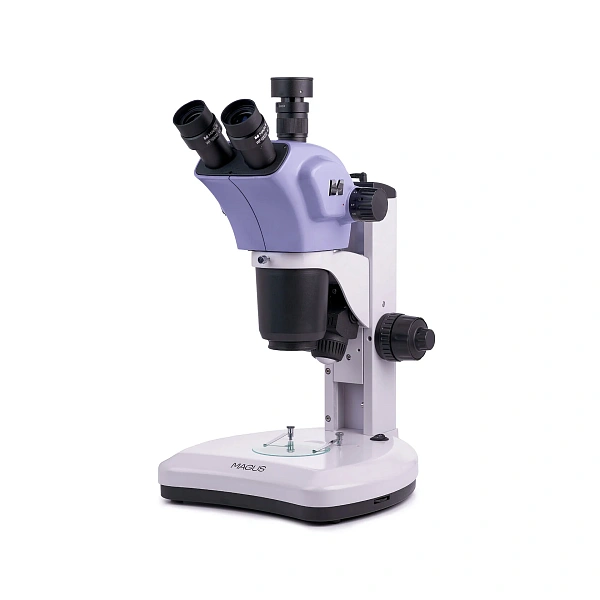

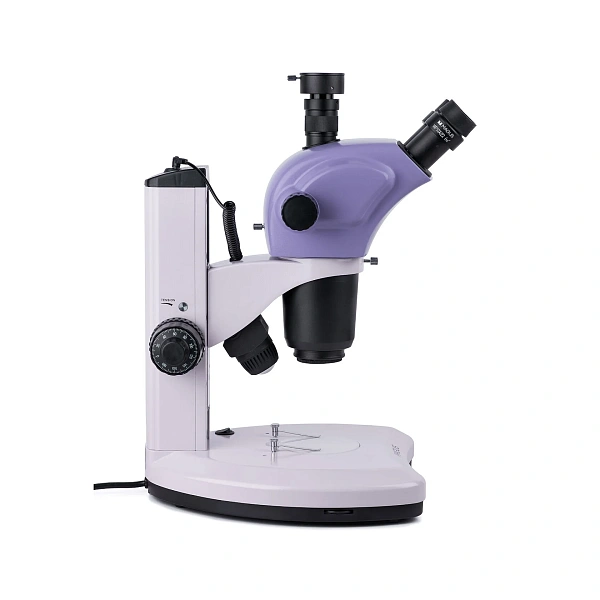

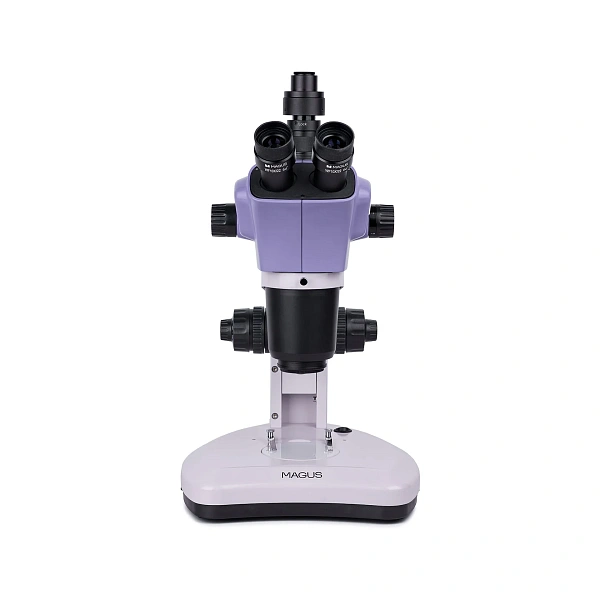

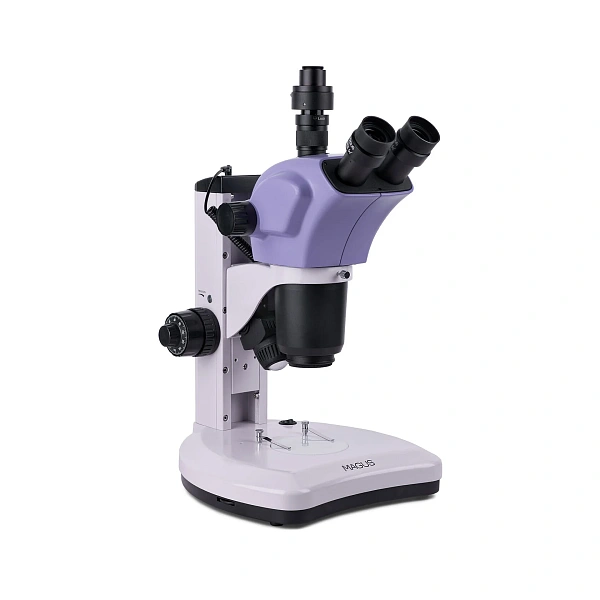

Стереомикроскоп MAGUS Stereo 9T

Стереомикроскоп для осмотра объёмных объектов и ручных операций под увеличением. Плавный зум, два встроенных осветителя и отдельный канал камеры подходят для контроля деталей, сборки, реставрации и работы с природными образцами.

Модель / артикул:MAGUS Stereo 9T / 82910 по странице
Тип / оптическая схема:Стереоскопический / Грену
Методы:Светлое поле; простая поляризация при дооснащении
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Стереомикроскоп для осмотра объёмных объектов и ручных операций под увеличением. Плавный зум, два встроенных осветителя и отдельный канал камеры подходят для контроля деталей, сборки, реставрации и работы с природными образцами.

Модель / артикул:MAGUS Stereo 9T / 82910 по странице
Тип / оптическая схема:Стереоскопический / Грену
Методы:Светлое поле; простая поляризация при дооснащении
Модели

Принцип работы

Оптическая схема Грену формирует два изображения объекта с разных направлений, создавая стереоскопическое восприятие рельефа. Объектив меняет масштаб плавно, сохраняя прямую ориентацию изображения. Верхний осветитель освещает непрозрачную поверхность под углом, нижний направляет свет через прозрачную пластину и светопропускающий образец.

Ключевые особенности: Стереомикроскоп MAGUS Stereo 9T

·        Штатное увеличение 7–63×, коэффициент трансфокации около 9:1.

·        Рабочее расстояние 110 мм без дополнительных насадок.

·        Тринокулярная насадка с наклоном 45°, поворотом 360° и фиксацией.

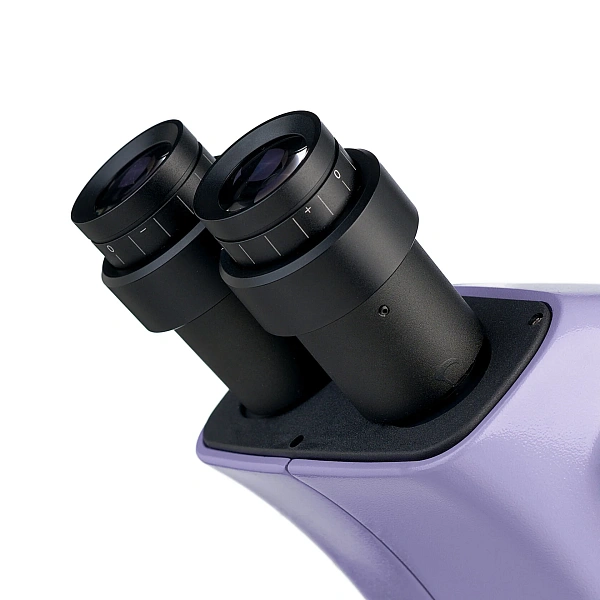

·        Окуляры 10×/22 мм с диоптрийной настройкой каждого окуляра.

·        Грубая и тонкая фокусировка; раздельная регулировка яркости двух осветителей.

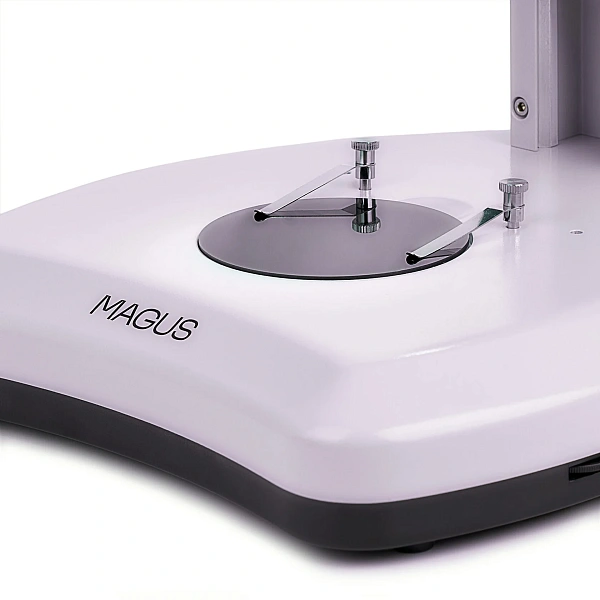

·        Три вставки: прозрачная, белая и двусторонняя чёрно-белая.

Области применения: Стереомикроскоп MAGUS Stereo 9T

·        Визуальный контроль компонентов, сборка и пайка.

·        Реставрация и работа с мелкими предметами.

·        Исследование минералов и образцов материалов.

·        Препарирование и наблюдение объёмных биологических объектов.

Технические возможности

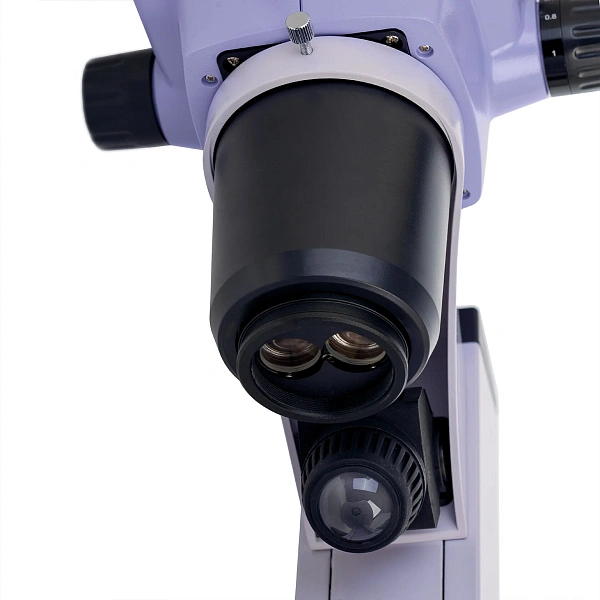

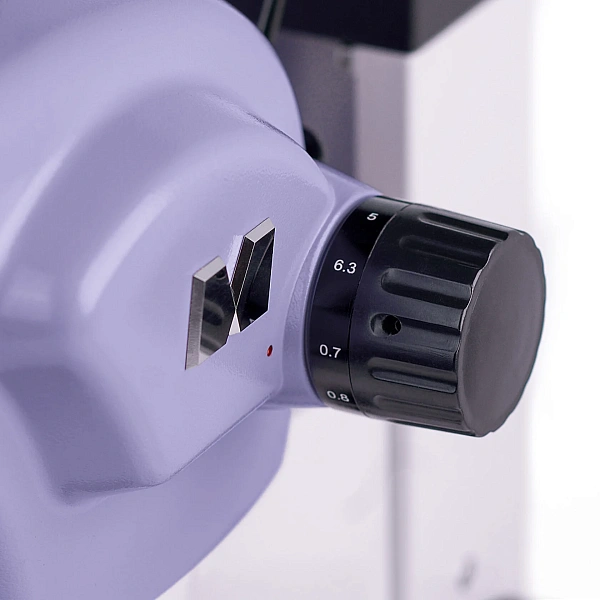

Пара окуляров 10× и панкратический объектив 0,7–6,3× обеспечивают плавное увеличение 7–63×. Поле зрения при этом изменяется примерно от 31,43 до 3,49 мм. После настройки фокусировки и диоптрий производитель заявляет сохранение фокуса при изменении зума.

Дополнительная насадка 0,5× расширяет поле и увеличивает рабочее расстояние до 188 мм. Насадка 2× повышает кратность, сокращая рабочее расстояние до 40,4 мм. Замена окуляров меняет увеличение и поле, но не рабочее расстояние. Диапазон до 315× требует дополнительных окуляров и насадки; он не является штатным и не гарантирует пропорционального прироста разрешения.

Тонкая фокусировка помогает уточнять резкость на больших увеличениях; цена деления 2 мкм не задаёт точность измерения образца. Для съёмки нужна отдельно приобретаемая камера; C-mount-адаптер включён в комплект. Руководство описывает переключение светового потока в положение фотографирования, но числовые доли потока не приводит. Для измерений масштаб калибруют при каждом используемом положении зума и сочетании оптики. Простая поляризация и кольцевое освещение доступны при дооснащении. Тёмное поле для этой модели в использованных перечнях не заявлено.

Вопросы-Ответы

Какое увеличение доступно в комплекте?

Плавно от 7× до 63×. Расширение диапазона требует дополнительных окуляров или насадок.

Что нужно для подключения камеры?

Камера приобретается отдельно, C-mount-адаптер включён в комплект. Руководство описывает переходник 1×; совместимость с выбранной камерой следует проверить.

Входит ли кольцевой осветитель?

Нет. В комплект входят нижний осветитель и верхний осветитель косого света; кольцевые варианты заказываются отдельно.

Меняется ли рабочее расстояние с насадкой?

Да: 0,5× даёт 188 мм, 2× — 40,4 мм. Штатное значение — 110 мм.

Есть ли тонкая фокусировка?

Да, предусмотрены коаксиальные рукоятки грубой и тонкой настройки. Цена деления тонкой фокусировки — 2 мкм.


Характеристики Стереомикроскоп MAGUS Stereo 9T

Название

Значение

Модель / артикул

MAGUS Stereo 9T / 82910 по странице

Тип / оптическая схема

Стереоскопический / Грену

Методы

Светлое поле; простая поляризация при дооснащении

Базовое увеличение

7–63×, плавное

Объектив / трансфокация

0,7–6,3× / 9:1

Штатное рабочее расстояние

110 мм

Поле зрения с окулярами 10×

31,43–3,49 мм, без насадок

Насадка 0,5× — опция

3,5–31,5×; поле 62,85–6,98 мм; рабочее расстояние 188 мм — с окулярами 10×

Насадка 2× — опция

14–126×; поле 15,71–1,745 мм; рабочее расстояние 40,4 мм — с окулярами 10×

Расширенное увеличение

3,5–315× с дополнительными окулярами и насадками

Насадка

Тринокулярная; наклон 45°; поворот 360°

Посадка оптической головки

88 мм — по странице

Межзрачковое расстояние

53–75 мм

Окуляры

10×/22 мм, 2 шт.; удалённый зрачок; посадка 30 мм

Диоптрийная настройка

±5 D на каждом окуляре

Вставки столика

Прозрачная, белая, чёрно-белая; Ø90 мм

Фокусировка

Грубая и тонкая, коаксиальные, двусторонние; ход 83 мм

Цена деления тонкой фокусировки

2 мкм; не погрешность измерения объекта

Регулировка жёсткости грубой фокусировки

Есть

Проходящий свет

LED 5 Вт; регулировка яркости по руководству

Отражённый свет

Косое освещение, LED 3 Вт; регулировка яркости

Канал камеры

Вертикальный; комплектный адаптер C-mount, 1× по описанию руководства

Светоделение

Переключение на фотографирование; числовые пропорции не опубликованы

Питание

220 В; 50 Гц

Рабочие условия

+5…+35 °C; влажность 20–80% — по руководству

Габариты без упаковки, Ш×В×Д

280×463×335 мм; сайт указывает «не более»

Масса без упаковки

9 кг по руководству; сайт: не более 8 кг — подтвердить

ОпцияОписание
УточнитьПары окуляров 15×/15; 16×/15; 20×/12; 25×/9 мм
УточнитьОкуляр 10×/22 мм со шкалой — по руководству
УточнитьНасадки на объектив 0,5×; 2×
Подобрать моделиЦифровая камера; калибровочный слайд
УточнитьУстройство простой поляризации
УточнитьКольцевой осветитель отражённого света
Уточнить конфигурациюЭпи-люминесцентный осветитель — по руководству
УточнитьОсветитель типа «гусиная шея»; ювелирный пинцет — по руководству

  • Основание с проходящим осветителем и блоком питания; штатив с механизмом фокусировки.
  • Оптическая голова: объектив и тринокулярная визуальная насадка — 1.
  • Окуляры 10×/22 мм с удалённым зрачком и диоптрийной коррекцией — 2.
  • Прозрачная, белая и чёрно-белая пластины Ø90 мм — по перечню сайта и технической таблице руководства.
  • Осветитель отражённого света косого освещения — 1.
  • Адаптер C-mount — 1; сетевой шнур; предохранитель — по руководству.
  • Чехол, руководство; гарантийный талон — по странице.
